HU-19
Egy-öt típusok:

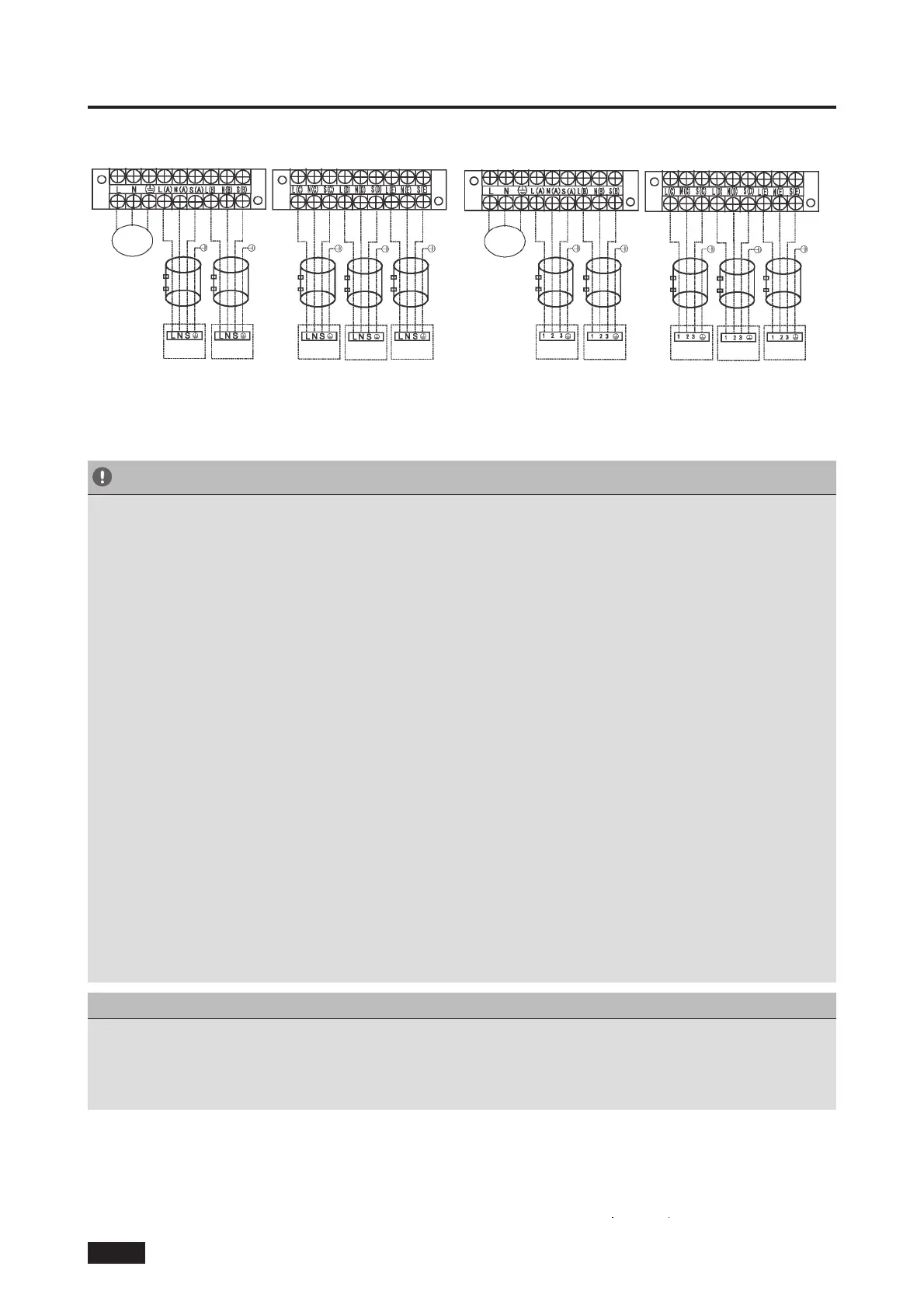

7. KÁBELEZÉS
„B” típus„A” típus
TÁP
„A”
egységhez
„B”
egységhez
„C”
egységhez
„D”
egységhez
„E”
egységhez
TÁP
„A”
egységhez
„B”
egységhez
„C”
egységhez
„D”
egységhez
„E”
egységhez
FIGYELMEZTETÉS
A fenti feltételek megerősítése után a kábelezést a következőek irányelvek szerint hajtsa
végre:
•
Mindig külön tápellátási áramkörnek kell rendelkezésre állnia a légkondicionálóhoz.
Mindig kövesse a bekötési rajzot (ez a vezérlőkártya fedelének belső oldalán található).
•
A vezetékeket rögzítő csavarok az elektromos szerelvények dobozában meglazulhatnak
a szállítás során. Mivel a laza csavarok a vezetékek kiégését okozhatják, ellenőrizze
a csavarok szoros meghúzását.
•
Ellenőrizze a tápellátásra vonatkozó előírásokat.
•
Győződjön meg a tápáramkör elégséges teljesítményéről.
•
Ellenőrizze, hogy az indítási feszültség nagyobb-e az adattáblán megadott névleges
feszültség 90 százalékánál.
•
Győződjön meg arról, hogy a kábelvastagság megfelel a tápellátásra vonatkozó
előírásoknak.
•
Nedves és nyirkos környezetben mindig szereljen fel földzárlat-megszakítót.
•
A feszültségesés a következő következményekkel járhat: mágneskapcsoló rezgése,
csatlakozási pont károsodása, biztosítékok kiégése és zavar a szokásos működésben.
•
A tápellátásról való leválasztást lehetővé tevő áramköri megszakítót és kapcsolót kell
beiktatni a x kábelezésbe. Ennek legalább 3 mm-es nyitási távolsággal kell rendelkeznie
minden aktív (fázis) vezetéknél.
• A csatlakozókhoz való hozzáférés előtt minden tápellátási áramkört le kell választani.
MEGJEGYZÉSEK A BIZTOSÍTÉKOK MINŐSÍTÉSÉVEL KAPCSOLATBAN:
(Csak az R32 hűtőközeget tartalmazó egységekre alkalmazandó.)
1. A kültéri egység biztosítékának specikációja T20A / 250VAC (<24 000Btu / h egység), T30A / 250VAC
(> 24 000Btu / h egység esetén)
2. A biztosíték kerámiából készült
