7. ЕЛЕКТРИЧНО ПОВРЗУВАЊЕ

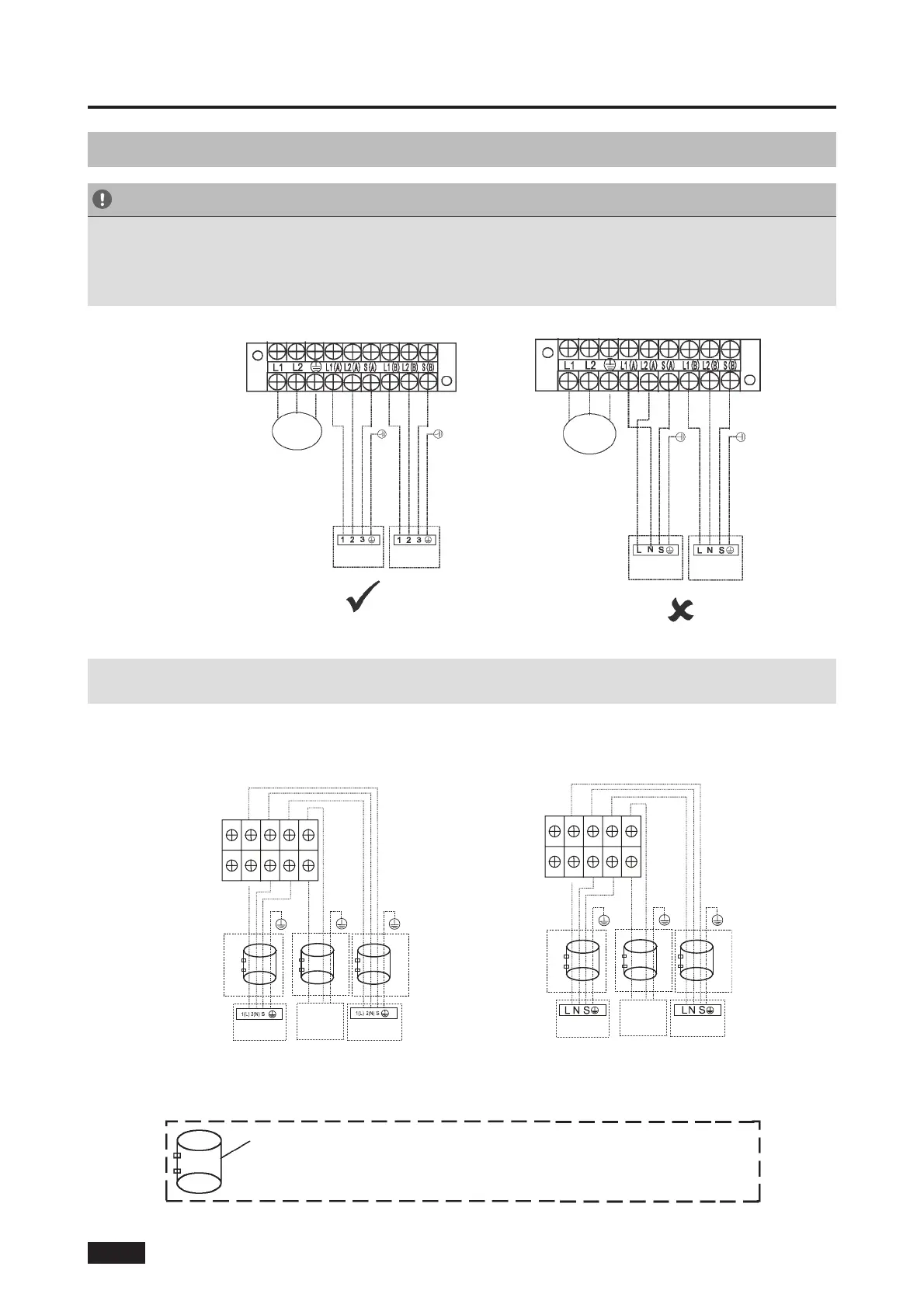

7.3 Слика за електрично поврзување
ПРЕТПАЗЛИВОСТ
Поврзете ги каблите за поврзување со терминалите, како што се означени,
со нивните соодветни броеви на клемата во внатрешната и надворешната единица.
На пример, во моделите прикажани во следниот дијаграм, терминалот L1(A) од
надворешната единица мора да се поврзе со терминалот 1 од внатрешната единица А.
ЗАБЕЛЕШКА: да се користат следниве слики доколку крајните корисници сакаат сами
да го извршат електричното поврзување.
Напојување
Напојување
До А До Б
До А
До Б
S(B)
N(A)
N(B)
L(B)
L
L(A)
N
S(A)
S(2)
S(1)
S(B)
N(A)
N(B)
L(B)
L
L(A)
N
S(A)
S(2)
S(1)
КОН Б
КОН А
Модел А Модел Б
НАПОЈУ-
ВАЊЕ
КОН Б
КОН А
НАПОЈУ-
ВАЊЕ
ОПЦИОНАЛНО
ОПЦИОНАЛНО
ОПЦИОНАЛНО
ОПЦИОНАЛНО
ОПЦИОНАЛНО
ОПЦИОНАЛНО
МК-17
Магнетски прстен (не е обезбеден, дополнителен дел)
(Се користи за закачување на кабелот за поврзување на
внатрешните и надворешните единици после монтажата.)
Модели еден-два:
