7. CABLAREA
Tabelul 7.1: Alte regiuni
Curentul nominal
al aparatului (A)
Zona intersecțională
nominală (mm²)
< 6 0,75
6 - 10 1
10 - 16 1,5
16 - 25 2,5
25- 32 4
32 - 45 6
b. Folosind dispozitive de dezizolat, eliminați stratul de
cauciuc de la ambele capete ale cablului de semnal
pentru a expune aproximativ 15 cm (5,9”) din rele
din interior.
c. Eliminați izolația de la capetele relor.
d. Folosind un sertizor pentru re, sertizați papucii U
de la capetele relor.
NOTĂ: La conectarea relor, urmați cu strictețe
diagrama de cablare (găsită în interiorul capacului cutiei
electrice).
2. Scoateţi capacul cutiei electrice al unităţii
exterioare. Dacă nu există niciun capac
la unitatea exterioară, demontați șuruburile
de la placa de întreținere și înlăturați placa
de protecție. (Consultați Fig. 8.1)

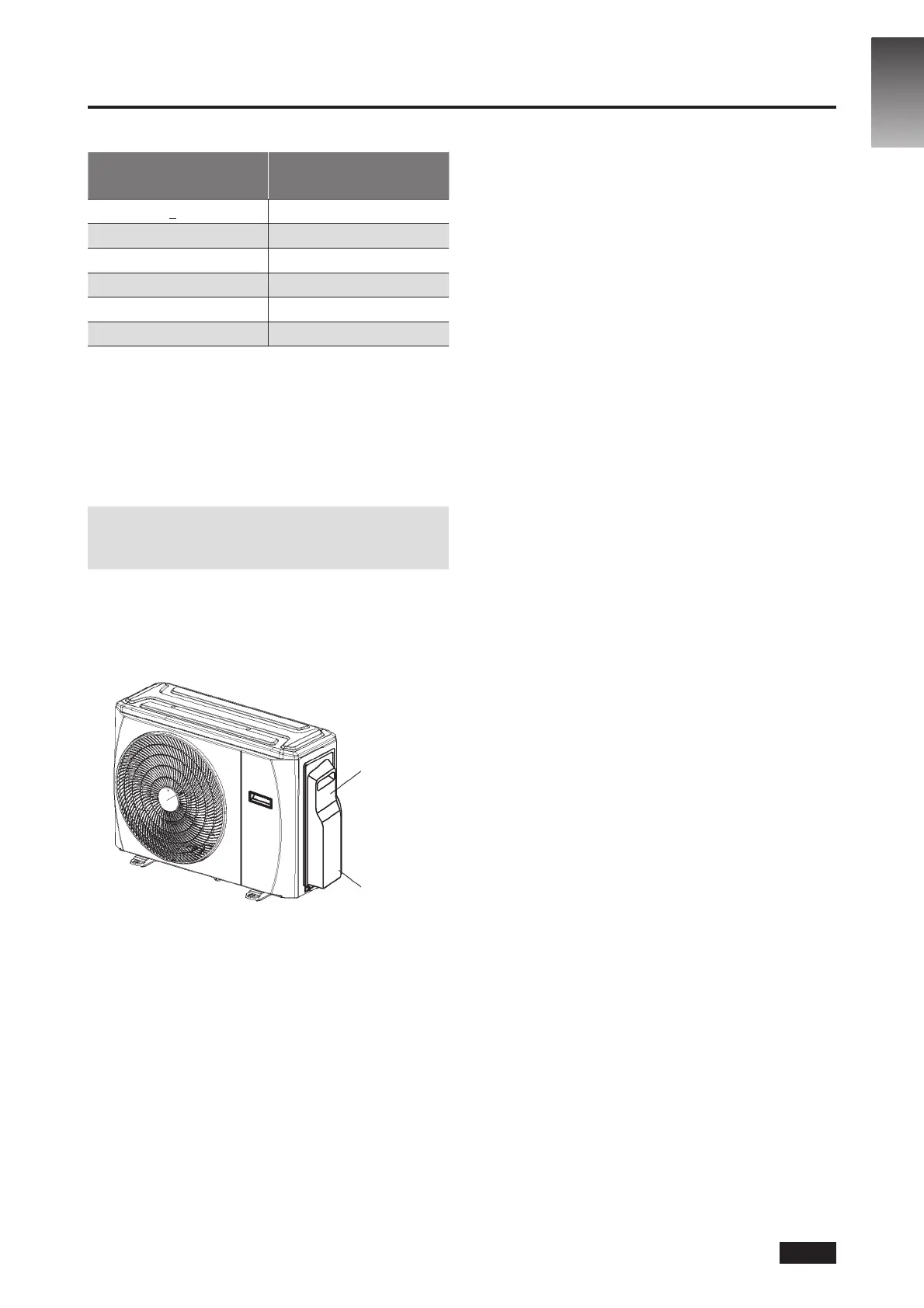

Capac
Şurub
Fig. 7.1
3. Conectați papucii de tip u la terminale
Potriviți culorile/etichetele relor cu
etichetele de pe blocul cu terminale, apoi
înșurubați ferm papucul de tip u al ecărui
r la terminalul aferent.
4. Fixați cablul cu clema de cablu desemnată.
5. Izolați rele neutilizate folosind bandă
izolatoare. Țineți-le departe de orice
piese electrice sau din metal.
6. Reinstalați capacul cutiei electrice
de control.
RO-16
RO
