7. ELEKTRICKÉ ZAPOJENIE
Tabuľka 7.1: Ostatné oblasti
Nominálny prúd spotrebiča
(A)
Menovitý prierez
(mm²)
< 6 0,75
6 – 10 1
10 – 16 1,5
16 – 25 2,5
25 – 32 4
32 – 45 6
b. Odstráňte gumený obal z oboch koncov signálneho
kábla na dĺžke zhruba 15 cm (5,9").
c. Z vodičov odstráňte izoláciu.
d. Pomocou nástroja na ohýbanie vodičov vytvorte
na koncoch očká.
POZNÁMKA: Pri zapájaní vodičov striktne dodržiavajte
nákres elektroinštalácie (nachádza sa vo vnútri krytu
rozvodnej skrine).

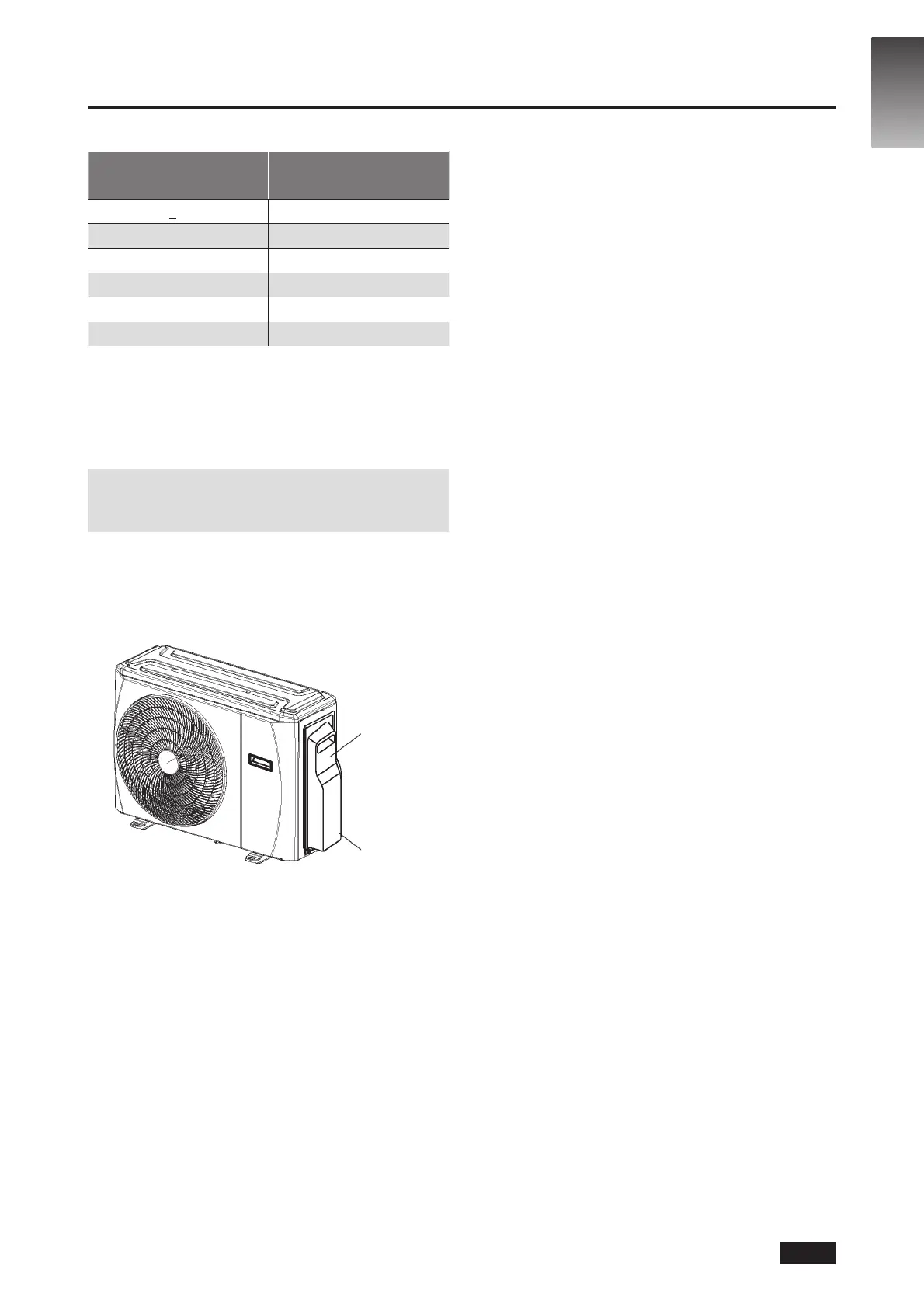

2. Odstráňte kryt elektrických dielov
exteriérovej jednotky. Ak na exteriérovej
jednotke nie je žiadny kryt, demontujte
skrutky z panelu údržby a odstráňte
ochranný panel. (Pozri obr. 8.1)
Kryt
Skrutka
Obr. 7.1
3. Očká pripojte k svorkám. Spárujte farby
vodičov/štítkov so štítkami na svorkovnici
a pevne zaskrutkujte očko každého vodiča
na zodpovedajúcu svorku.
4. Kábel upevnite pomocou vhodnej svorky.
5. Nepoužité vodiče zaizolujte izolačnou
páskou. Udržiavajte ich od elektrických
alebo kovových dielov.
6. Kryt rozvodnej skrine vráťte na miesto.
SK – 16
