SL

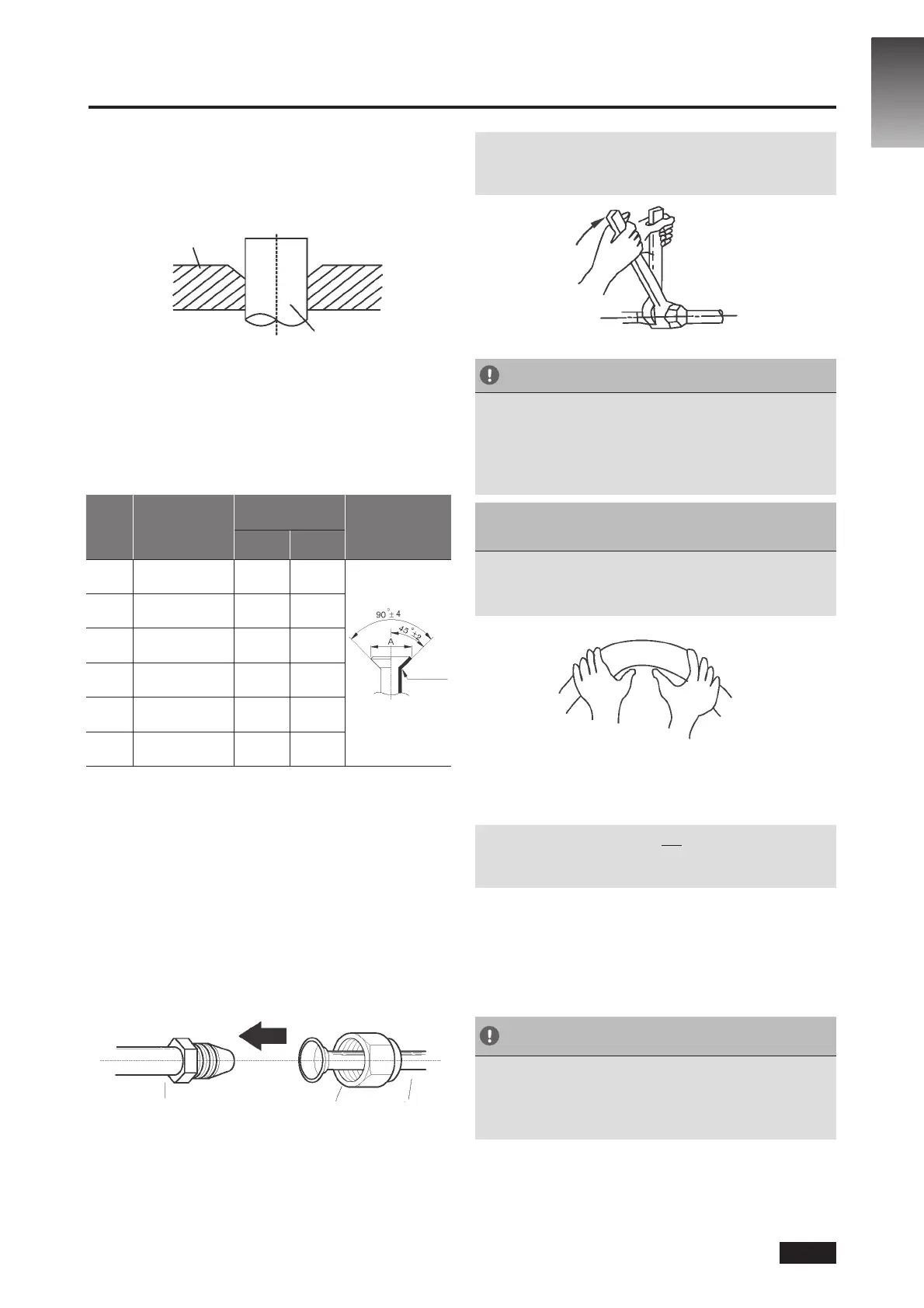

6. PRIKLJUČITEV CEVI HLADILNEGA SREDSTVA
4. Ko ste pripravljeni na robljenje, odstranite trak PVC
s koncev cevi.
5. Nastavek za robljenje na koncu cevi pritrdite
s sponko. Konec cevi mora biti daljši od nastavka
za robljenje.
Nastavek za robljenje
Cev
Slika 6.4
6. Na nastavek namestite orodje za robljenje.
7. Ročaj orodja za robljenje obračajte v smeri urnega
kazalca, dokler cev ni povsem zarobljena.
Cev zarobite v skladu z dimenzijami v tabeli 6.1.
Tabela 6.1: RAZŠIRITEV CEVI PREK NASTAVKA
ZA ROBLJENJE
Premer
cevi
Zatezni
moment
Velikost roba (A)
(enota: mm)
Oblika
roba
Min. Maks.
Ø 6,4
14,2–17,2 N.m
(144–176 kgf.cm)
8,3 8,3
R0,4~0,8
Slika 6,5
Ø 9,5
32,7–39,9 N.m
(333–407 kgf.cm)
12,4 12,4
Ø 12,7
49,5–60,3 N.m
(504–616 kgf.cm)
15,4 15,8
Ø 15,9
61,8–75,4 N.m
(630–770 kgf.cm)
18,6 19
Ø 19,1
97,2–118,6 N.m
(990–1210 kgf.cm)
22,9 23,3
Ø 22
109,5–133,7 N.m
(1117–1364 kgf.cm)
27 27,3
8. Odstranite orodje in nastavek za robljenje ter
se prepričajte, da na koncu cevi ni razpok oziroma
je gladko zarobljen.
4. korak: priključite cevi
Bakrene cevi najprej priključite na notranjo
enoto, šele nato na zunanjo enoto.
Najprej je treba priključiti nizkotlačno
cev in nato visokotlačno cev.
1. Pri privijanju matic z zarobkom na zarobljene
konce cevi nanesite tanko plast hladilnega olja.
2. Poravnajte osrednji del obeh cevi, ki ju boste
priključili.
Cev notranje enote
Matica z zarobkom
Cev
Slika 6.6
3. Z roko karseda močno privijte matico z zarobkom.
4. S ključem za matice primite matico na cevi enote.
5. Medtem ko jo trdno držite, z momentnim ključem
zategnite matico z zarobkom v skladu z vrednostmi
v tabeli 7.1.
OPOMBA: pri priključitvi cevi na enoto ali odstranjevanju
cevi z enote uporabite tako ključ za matice kot momentni
ključ.
Slika 6.7
POZOR
• Cevi obvezno ovijte v izolacijo. Neposreden stik
kože s cevjo lahko povzroči opekline ali ozebline.
• Prepričajte se, da je cev pravilno priključena. Če
je preveč zategnjena, se lahko poškoduje zvonasto
ustje; če je premalo zategnjena, lahko pušča.
OPOMBA GLEDE NAJMANJŠEGA
UPOGIBNEGA POLMERA
Cev previdno upognite na sredini, kot prikazuje spodnja
slika. Cevi NE prepogibajte pod kotom, večjim od 90°,
ali več kot trikrat.
Cev upognite s palcem.
Slika 6.8
Najm. polmer 10 cm
6. Ko priključite bakrene cevi na notranjo enoto,
s trakom skupaj ovijte električni kabel,
signalni kabel in cevi.
OPOMBA: Signalnega kabla NE prepletajte z drugimi
žicami. Med ovijanjem teh delov pazite, da se signalni
kabel ne preplete oz. križa z nobeno drugo žico.
7. Cevi napeljite skozi steno in jih priključite na zunanjo
enoto.
8. Izolirajte cevi, vključno z ventili zunanje enote.
9. Odprite zaporne ventile na zunanji enoti, da aktivirate
pretok hladilnega sredstva med notranjo in zunanjo
enoto.
POZOR
Po končani namestitvi se prepričajte, da hladilno
sredstvo ne uhaja. V nasprotnem primeru takoj
prezračite prostor in odvedite zrak iz sistema
(glejte razdelek »Odvajanje zraka« v teh navodilih).
SI-14
