7. NAPELJAVA
Tabela 7.1: Druga območja
Nazivni tok naprave
(A)
Nazivno presečno območje
(mm²)
< 6 0,75
6–10 1
10–16 1,5
16–25 2,5
25–32 4
32–45 6
b. Z golilnim orodjem odstranite gumijast ovoj z obeh
koncev signalnega kabla, da prikažete približno
15 cm žic v notranjosti.
c. Odstranite izolacijo s koncev žic.
d. S kleščami za stiskanje stisnite viličaste
kabelske čeveljčke na koncih žic.
OPOMBA: Pri priključevanju žic natančno upoštevajte
shemo napeljave (na notranji strani pokrova električne
omarice).
2. Odstranite pokrov prostora z električnimi
priključki zunanje enote. Če zunanja enota
nima pokrova, odvijte vijake z upravljalne
plošče in odstranite zaščitno ploščo.
(Glejte sliko 8.1.)
Pokrov
Vijak

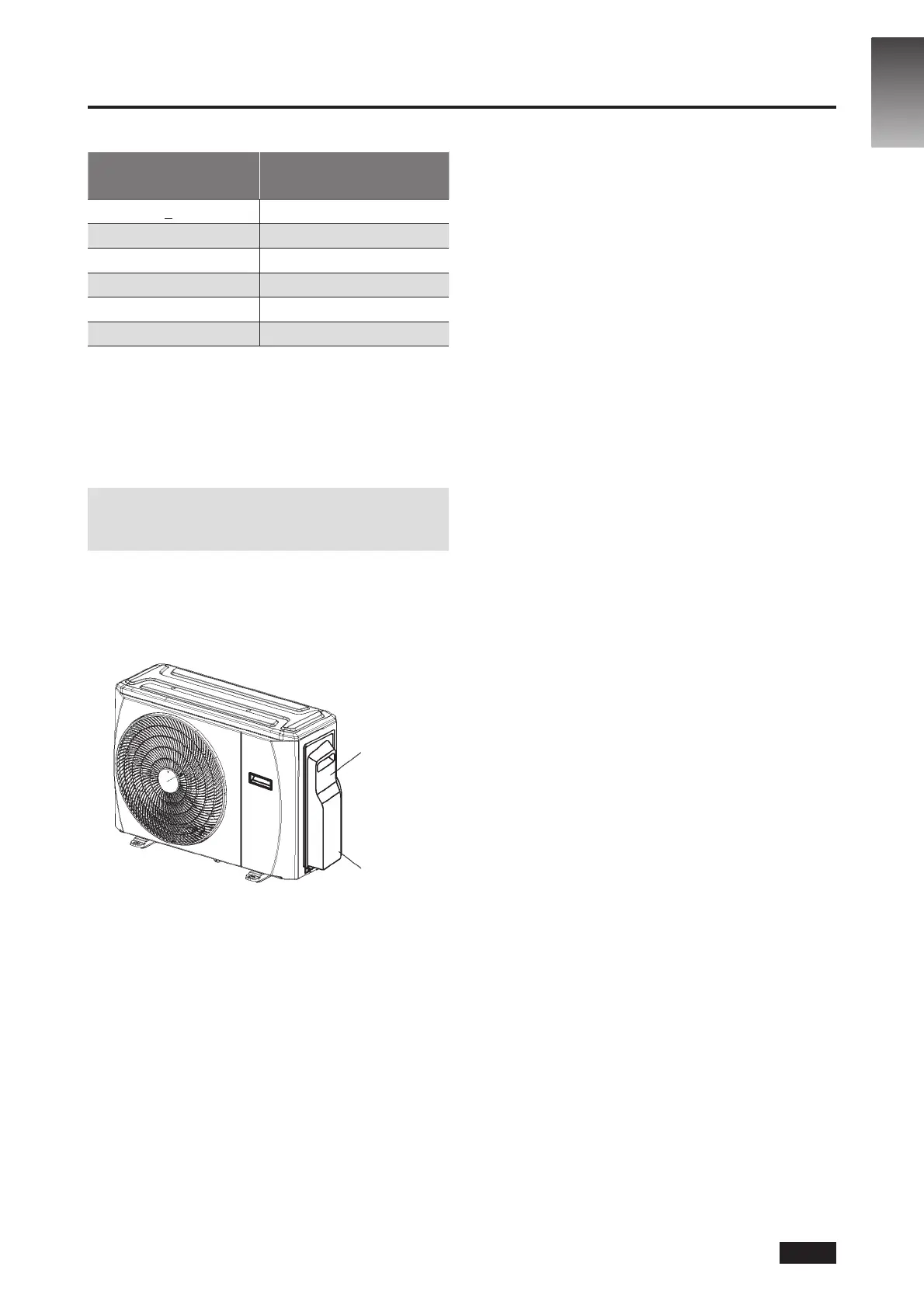

Slika 7.1
3. Viličaste kabelske čeveljčke priključite
na priključne sponke (barve žic/oznake
se morajo ujemati z oznakami na priključnih
sponkah) ter trdno privijte viličasti kabelski
čeveljček vsake žice na ustrezno priključno
sponko.
4. Kabel pritrdite z namensko kabelsko sponko.
5. Neuporabljene žice izolirajte s trakom
za električno izolacijo. Žic ne približujte
električnim ali kovinskim delom.
6. Znova namestite pokrov električne krmilne
enote.
