5. UGRADNJA SPOLJAŠNJE JEDINICE
SR – 11

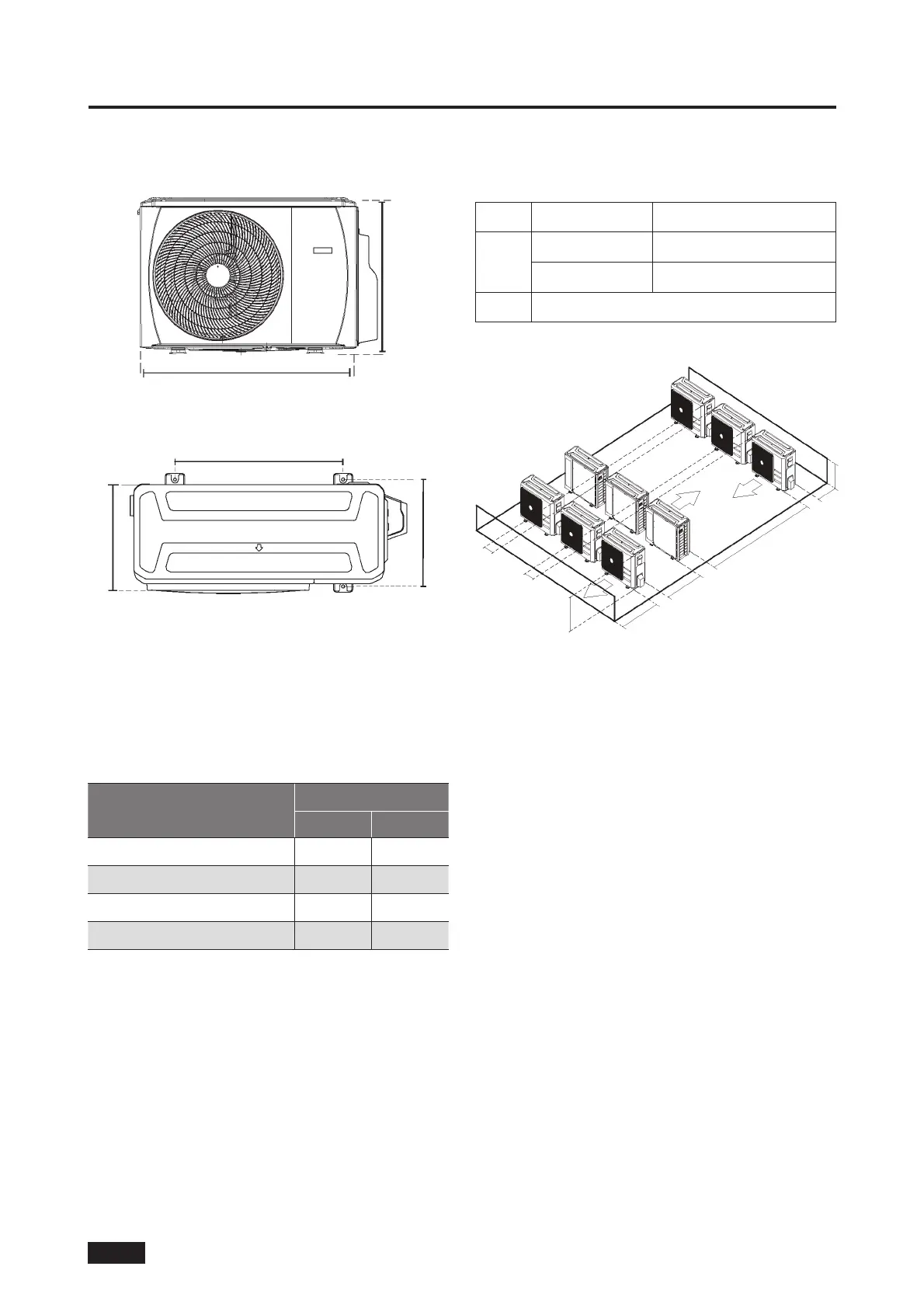

Spoljašnja jedinica split tipa
(Pogledajte sl. 5.4, 5.5, 5.6, 5.9 i tabelu 5.1)
Š
V
Sl. 5.4
D
A
B
Sl. 5.5
Tabela 5.1: Specikacije dužine za spoljašnju jedinicu
split tipa (jedinica: mm)
Dimenzije spoljašnje jedinice
Š x V x D
Ugradne dimenzije
Rastojanje A Rastojanje B
800 x 554 x 333 (31,5 x 21,8 x 13,1) 514 340
845 x 702 x 363 (33,27 x 27,6 x 14,3) 540 350
946 x 810 x 420 (37,2 x 31,9 x 16,53) 673 403
946 x 810 x 410 (37,2 x 31,9 x 16,14) 673 403
Postavljanje jedinica u više redova
Tabela 5.2 Odnosi između V, A i D su navedeni
u nastavku.
D A
D ≤ V
D ≤ 1/2 V 25 cm / 9,8” ili više
1/2 V < D ≤ V 30 cm / 11,8” ili više
D > V Ugradnja nije moguća
25 cm / 9,8”
ili više
25 cm / 9,8”
ili više
V
60 cm / 23,6”
ili više
150 cm / 59”
ili više
300 cm / 118” ili više
D
A
Sl. 5.6
