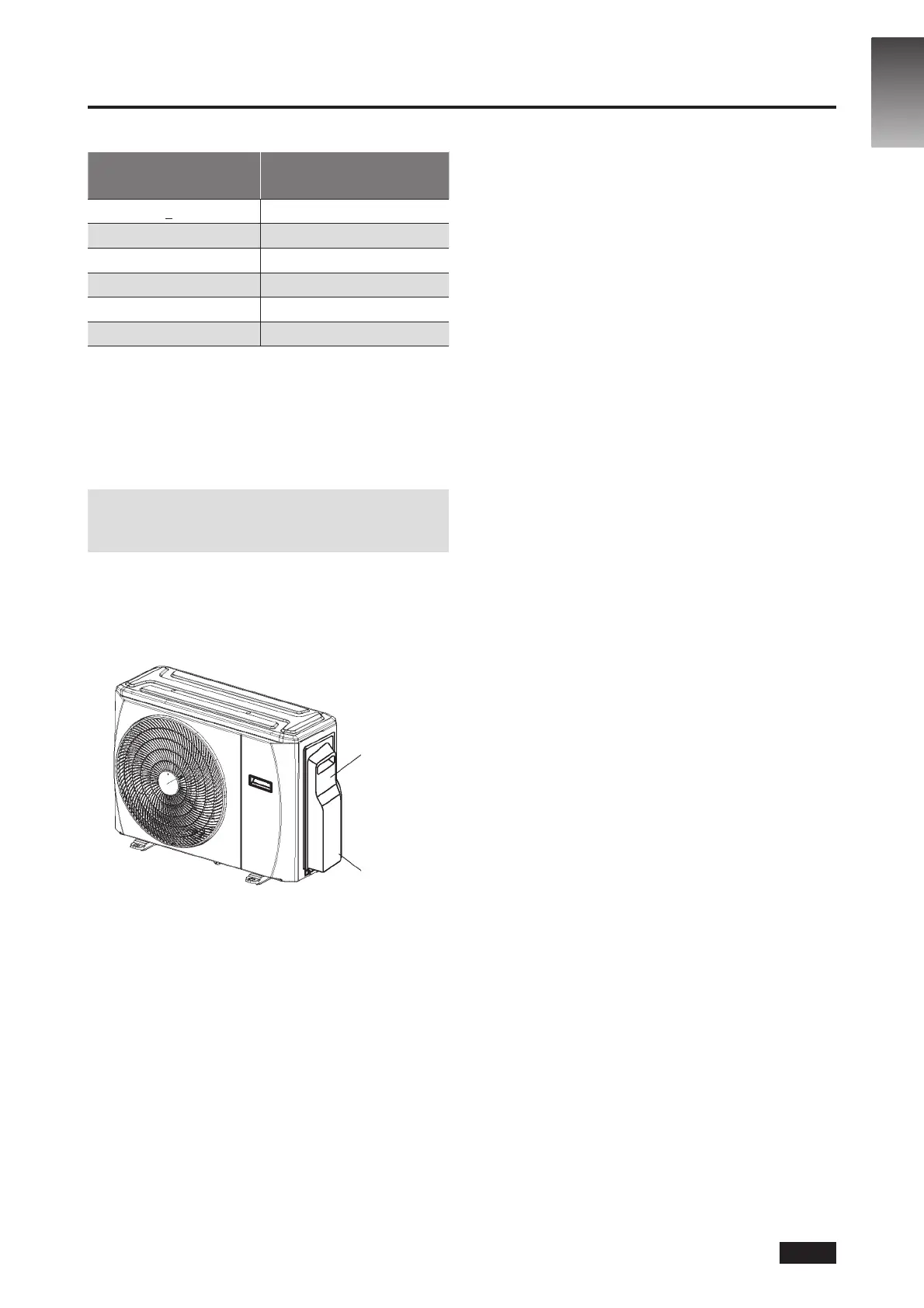

7. OŽIČAVANJE
Tabela 7.1: Drugi regioni
Nazivna struja uređaja
(A)
Nominalni poprečni presek
(mm²)
< 6 0,75
6–10 1
10–16 1,5
16–25 2,5
25–32 4
32–45 6
b. Koristeći klešta za blankiranje, uklonite gumenu
oblogu sa oba kraja signalnog kabla da biste
otkrili oko 15 cm (5,9”) žica.
c. Uklonite izolaciju sa oba kraja žica.
d. Koristeći klešta za krimpovanje, krimpujte stopice
na krajevima žica.
NAPOMENA: Obavezno sledite dijagram ožičavanja
prilikom povezivanja žica (sa unutrašnje strane
poklopca priključnice).
2. Uklonite poklopac priključnice sa spoljašnje
jedinice. Ako spoljašnja jedinica nema
poklopac, skinite zavrtnje sa ploče
za održavanje i uklonite zaštitnu ploču.
(Pogledajte sl. 8.1)
Poklopac
Zavrtanj
Sl. 7.1
3. Povežite priključne stopice sa terminalima.
Spojite priključne stopice i terminale iste
boje/oznake na priključnoj letvici i pričvrstite
svaku priključnu stopicu na odgovarajui
terminal.
4. Pričvrstite kabl odgovarajuom stezaljkom
za kabl.
5. Izolujte neupotrebljene žice PVC trakom.
Udaljite ih od električnih ili metalnih delova.
6. Ponovo postavite poklopac električne
priključnice.
SR – 16
