1. PRIPREMA ZA INSTALACIJU
1.2 Pribor
BS-6
BS
Klimatizacijski sistem se isporučuje sa sljedeim priborom. Za instalaciju klima uređaja upotrijebite
sve dijelove za instalaciju i pribor. Neispravna instalacija može uzrokovati curenje vode, strujni
udar, požar ili kvarove na opremi.

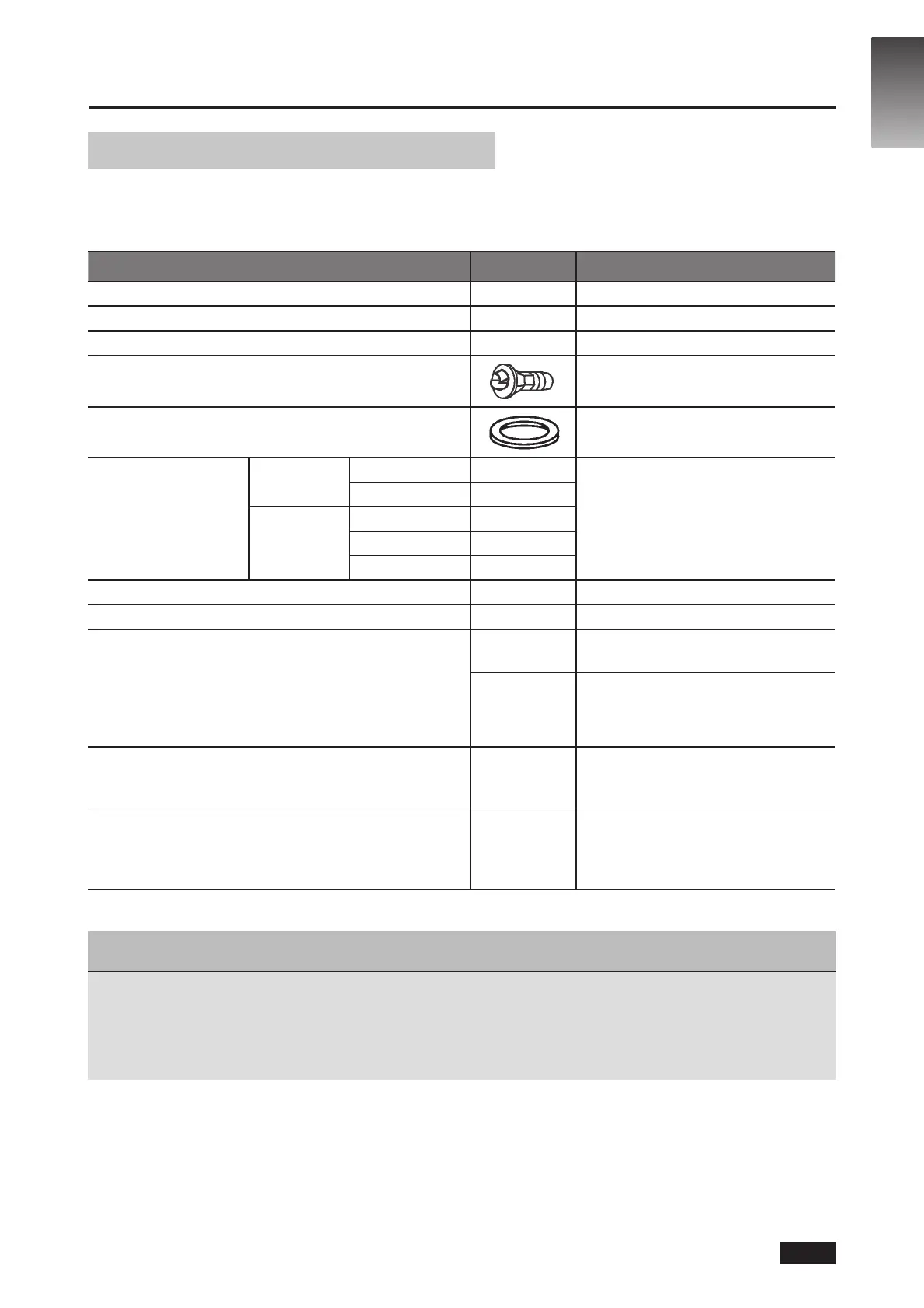

Naziv Oblik Količina
Instalacijska ploča 1
Plastična obloga 5 – 8 (ovisno o modelima)
Samonarezni vijak A ST3.9X25 5 – 8 (ovisno o modelima)
Odvodni spoj (kod nekih modela)
1
Brtveni prsten (kod nekih modela)
1
Sklop spojne cijevi
Strana
tekuine
Ø6,35
Morate kupiti dijelove.
Za informacije o potrebnoj
veličini obratite se tehničaru.
Ø9,52
Strana
gasa
Ø9,52
Ø12,7
Ø15,9
Korisnički priručnik 1
Priručnik za instalaciju 1
Adapter (zapakovan s unutrašnjom ili vanjskom
jedinicom, ovisno o modelu)
NAPOMENA: Veličina cijevi ovisi o modelu. Da bi
se ispunili različiti zahtjevi u pogledu veličine cijevi,
ponekad je za povezivanje cijevi potrebno postaviti
adapter na vanjsku jedinicu.
opcionalni dio
(jedan komad / jedna unutrašnja jedinica)
opcionalni dio
(1 – 5 komada za vanjsku jedinicu,
ovisno o modelu)
Magnetni prsten
(nakon instalacije ga pričvrstite na spojni kabl između unutrašnje
i vanjske jedinice)
opcionalni dio
(jedan komad / jedan kabl)
Gumeni prsten za zaštitu kabla
(Ako stezaljka za kabl ne odgovara malom kablu, postavite
gumeni prsten za zaštitu kabla [isporučen s priborom] na kabl.
Zatim ga pričvrstite stezaljkom za kabl.)
1 (kod nekih modela)
Opcionalni pribor
Postoje dvije vrste daljinskog upravljanja: žičano i bežično.
Izaberite daljinski upravljač prema željama i potrebama klijenata i instalirajte ga na prikladnom
mjestu.
Informacije o izboru prikladnog daljinskog upravljača možete pronai u katalozima i tehničkoj
dokumentaciji.
