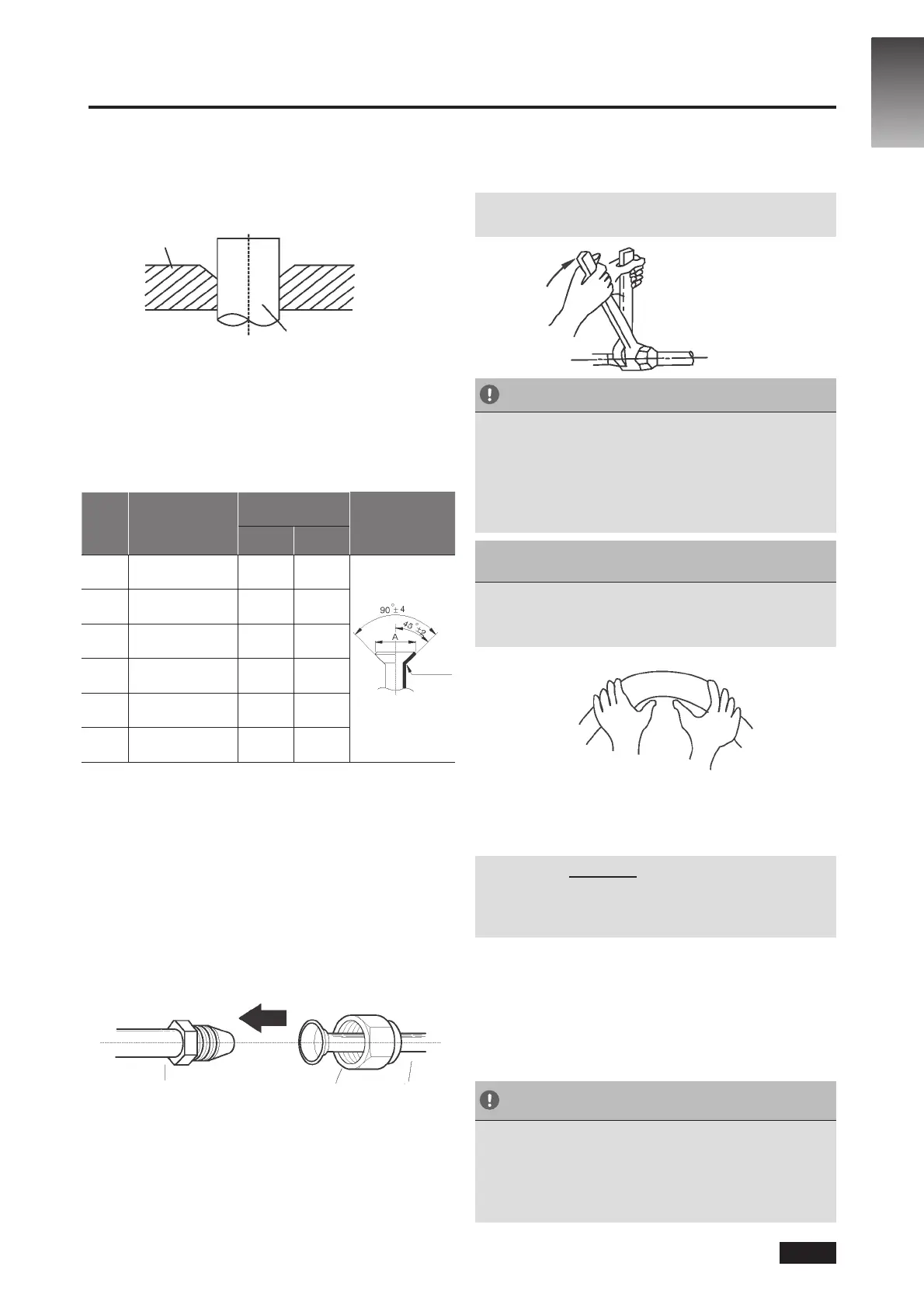

6. POVEZIVANJE CIJEVI ZA SREDSTVO ZA HLAĐENJE
4. Kad ste spremni za proširivanje cijevi, uklonite PVC
traku s njenih krajeva.
5. Pričvrstite podlogu za proširivanje cijevi na kraj cijevi.
Podloga za proširivanje ne smije se postaviti uz kraj
cijevi ili dalje.
Podloga za proširivanje
Cijev
Sl. 6.4
6. Postavite alat za proširivanje cijevi na podlogu
za proširivanje.
7. Okrećite ručicu alata za proširivanje cijevi u smjeru
kretanja kazaljke na satu dok potpuno ne proširite
cijev. Proširujte cijev prema podacima u tabeli 6.1.
Tabela 6.1: PRODUŽENJE CIJEVI DALJE
OD PODLOGE ZA PROŠIRIVANJE
Prečnik
cijevi
Moment
pritezanja
Mjera proširenja (A)
(jedinica mjere: mm)
Oblik
proširenja
Min. Maks.
Ø 6,4
14,2 – 17,2 N.m
(144 – 176 kgf.cm)
8,3 8,3
R0,4~0,8
Sl. 6.5
Ø 9,5
32,7 – 39,9 N.m
(333 – 407 kgf.cm)
12,4 12,4
Ø 12,7
49,5 – 60,3 N.m
(504 – 616 kgf.cm)
15,4 15,8
Ø 15,9
61,8 – 75,4 N.m
(630 – 770 kgf.cm)
18,6 19
Ø 19,1
97,2 – 118,6 N.m
(990 – 1210 kgf.cm)
22,9 23,3
Ø 22
109,5 – 133,7 N.m
(1117 – 1364 kgf.cm)
27 27,3
8. Uklonite alat i podlogu za proširivanje cijevi
i provjerite da li na kraju cijevi ima pukotina
i da li je cijev ravnomjerno proširena.
Korak 4: Priključite cijevi
Prvo priključite bakrene cijevi na unutrašnju
jedinicu, a zatim na vanjsku. Prvo priključite
cijev s niskim pritiskom, a zatim onu s visokim.
1. Kad postavljate matice s prstenastim proširenjem,
postavite tanak sloj rashladnog ulja na proširene
krajeve cijevi.
2. Poravnajte sredine cijevi koje ćete povezati.
Cijev unutrašnje jedinice
Matica s prstenastim
proširenjem
Cijev
Sl. 6.6
3. Rukom pričvrstite maticu s prstenastim proširenjem
što je bolje moguće.
4. Francuskim ključem zahvatite maticu na cijevi
jedinice.
5. Čvrsto držeći maticu stegnutu, momentnim ključem
pričvrstite maticu s prstenastim proširenjem prema
podacima o obrtnom momentu u tabeli 7.1.
NAPOMENA: Prilikom priključivanja ili odvajanja cijevi
od jedinice upotrijebite i francuski i momentni ključ.
Sl. 6.7
OPREZ
• Obavezno omotajte cijevi izolacijskim materijalom.
Direktan kontakt s cijevima bez izolacije može
uzrokovati opekotine i smrzotine.
• Uvjerite se da je cijev ispravno priključena.
Prekomjerno stezanje može oštetiti usta cijevi, a
preslabo stezanje može uzrokovati curenje tekućine.
NAPOMENA O MINIMALNOM RADIJUSU
ZAKRIVLJENJA
Oprezno savijte cijev u sredini prema dijagramu
u nastavku. NEMOJTE saviti cijev više od 90° ili više
od 3 puta.
Savijte cijev pomoću palca
Sl. 6.8
min.radijus: 10 cm (3,9”)
6. Nakon priključenja bakrenih cijevi na unutrašnju
jedinicu omotajte kabl napajanja, signalni kabl
i cijevi zajedno trakom za vezanje.
NAPOMENA: NEMOJTE ispreplitati signalni kabl
s drugim žicama. Prilikom povezivanja tih elemenata
nemojte ispreplitati ili ukrštavati signalni kabl s drugim
žicama.
7. Provucite cijev kroz zid i priključite je na vanjsku
jedinicu.
8. Izolirajte sve cijevi, uključujući ventile vanjske
jedinice.
9. Otvorite ventile za zaustavljanje vanjske jedinice
da biste pokrenuli tok sredstva za hlađenje između
unutrašnje i vanjske jedinice.
OPREZ
Uvjerite se nakon završetka instalacije da nema curenja
sredstva za hlađenje. U slučaju curenja sredstva
za hlađenje odmah prozračite područje i ispraznite
sistem (pogledajte poglavlje ovog uputstva pod nazivom
Pražnjenje zraka).
