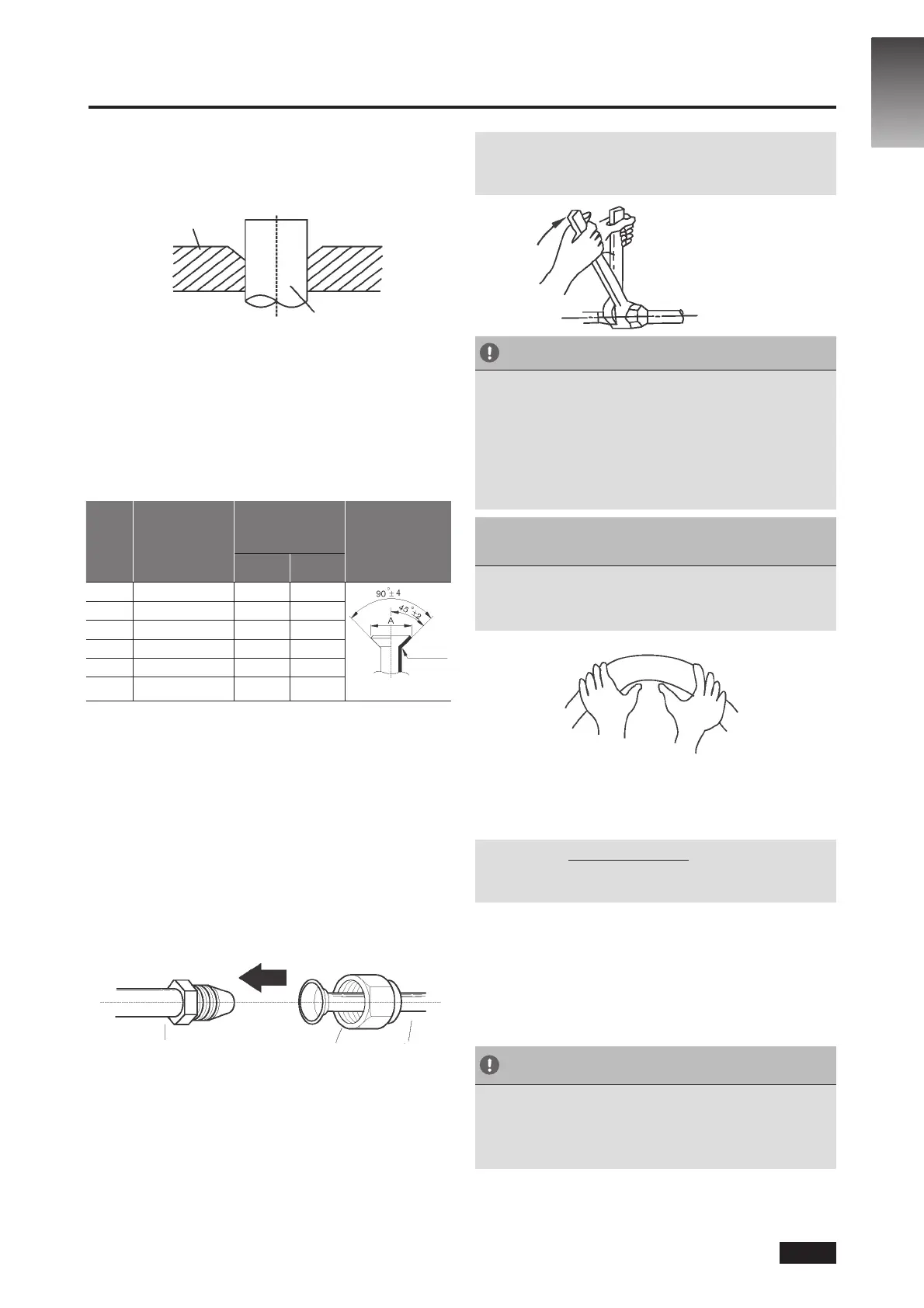

6. PŘIPOJENÍ POTRUBÍ CHLADIVA
4. Odstraňte PVC pásku z konců trubky, jakmile jste
připraveni provést rozválcování konců.
5. Připevněte rozšiřovací formu na konec trubky.
Konec trubky musí přesahovat formu.
Rozšiřovací forma
Trubka
Obr. 6.4
6. Umístěte rozšiřovací nástroj na formu.
7. Otočte rukojeť rozšiřovacího nástroje ve směru
hodinových ručiček, dokud není trubka správně
rozválcována. Rozšiřte trubku podle rozměrů
uvedených v tabulce 6.1.
Tabulka 6.1: PRODLOUŽENÍ POTRUBÍ
ZA ROZŠIŘOVACÍ FORMU
Průměr
potrubí
Utahovací
moment
Rozměr
rozválcování (A)
(Jednotka: mm)
Tvar
rozválcování
Min. Max.
Ø 6,4 14,2-17,2 N.m 8,3 8,3
R0,4~0,8
Obr. 6.5
Ø 9,5 32,7-39,9 N.m 12,4 12,4
Ø 12,7 49,5-60,3 N.m 15,4 15,8
Ø 15,9 61,8-75,4 N.m 18,6 19
Ø 19,1 97,2-118,6 N.m 22,9 23,3
Ø 22 109,5-133,7 N.m 27 27,3
8. Sundejte rozšiřovací nástroj a formu a poté
zkontrolujte konec trubky ohledně trhlin
a rovnoměrnosti rozválcování.
Krok 4: Připojte potrubí
Nejdříve připojte měděné trubky k vnitřní
jednotce první a poté k venkovní jednotce.
Nejprve byste měli připojit nízkotlaké potrubí
a poté vysokotlaké potrubí.
1. Při připojování převlečných matic naneste tenkou
vrstvu chladicího oleje na rozválcované konce
trubek.
2. Vyrovnejte střed dvou trubek, které chcete spojit.
Trubky vnitřní jednotky
Převlečná matice
Trubka
Obr. 6.6
3. Rukou utáhněte převlečnou matici co nejtěsněji.
4. Pomocí klíče uchopte matici na trubce jednotky.
5. Zatímco pevně svíráte matici, pomocí momentového
klíče utáhněte převlečnou matici podle hodnoty
utahovacího momentu v tabulce 6.1.
POZNÁMKA: Pro připojování a odpojování potrubí k
jednotce / od jednotky používejte společně francouzský
i momentový klíč.
Obr. 6.7
UPOZORNĚNÍ
• Ujistěte se, že potrubí je obaleno izolací. Přímý
kontakt s holým potrubí může způsobit popáleniny
nebo omrzliny.
• Ujistěte se, že je potrubí správně připojeno.
Nadměrné utáhnutí může poškodit rozválcovaný
konec trubky a nedostatečné utáhnutí může vést
k netěsnosti.
POZNÁMKA K MINIMÁLNÍMU POLOMĚRU
OHYBU
Opatrně ohněte trubku uprostřed podle schématu níže.
NEOHÝBEJTE trubku na více než 90° nebo více než
třikrát.
Ohněte trubku palcem
Obr. 6.8
min. poloměr 10 cm
6. Po připojení měděných trubek k vnitřní jednotce
obalte napájecí kabel, signálový kabel a potrubí
vázací páskou do společného svazku.
POZNÁMKA: NEPROPLÉTEJTE signálový kabel
s jiným vedením. Při vázaní těchto prvků neproplétejte
nebo nekřižte signálový kabel s jiným vedením.
7. Provlékněte toto potrubí otvorem ve zdi a připojte je
k venkovní jednotce.
8. Izolujte všechna potrubí, včetně ventilů venkovní
jednotky.
9. Otevřete uzavírací ventily venkovní jednotky, aby
mezi vnitřní a venkovní jednotkou začalo proudit
chladivo.
UPOZORNĚNÍ
Proveďte kontrolu, abyste se ujistili, že po dokončení
instalace nedochází k úniku chladiva. Pokud dojde k
úniku chladiva, ihned místnost vyvětrejte a vyčerpejte
systém (viz část Vyčerpání vzduchu v tomto návodu).
