7. ELEKTROINSTALACE
Tabulka 7.1: Jiné oblasti
Jmenovitý proud spotřebiče
(A)
Nominální průřez
(mm²)
< 6 0,75
6 - 10 1
10 - 16 1,5
16 - 25 2,5
25 - 32 4
32 - 45 6
b. Pomocí stripovačky kabelů odstraňte pryžový plášť
z obou konců signálového kabelu a obnažte asi
15 cm vodičů.
c. Odstraňte izolaci z konců vodičů.
d. Pomocí krimpovacího nástroje připevněte vidlicové
koncovky na konce vodičů.
POZNÁMKA: Při připojování vodičů se pečlivě řiďte
schématem zapojení (nachází se na vnitřní straně krytu
elektrické skříně).

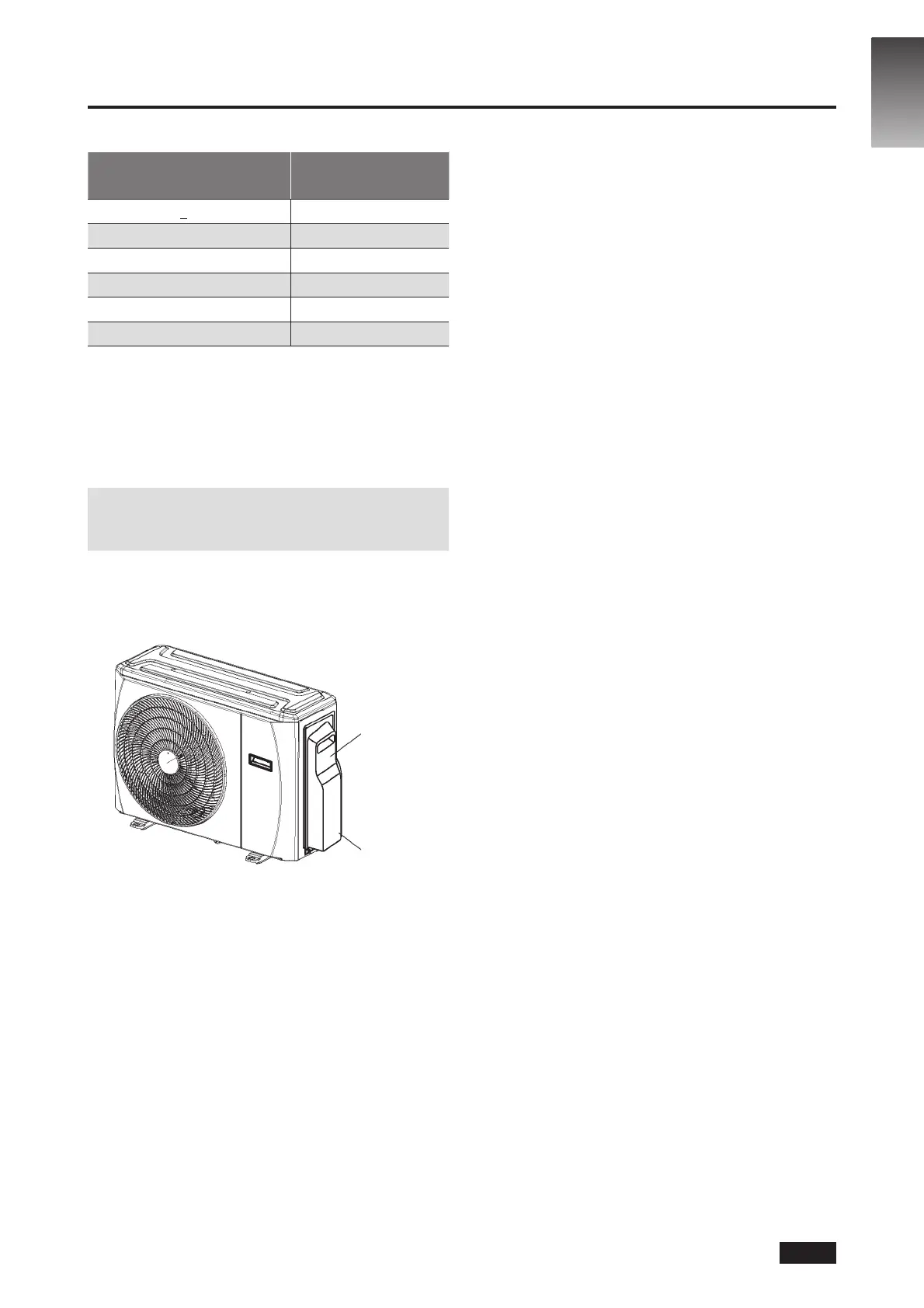

2. Odstraňte kryt elektroinstalace z venkovní
jednotky. Není-li na venkovní jednotce žádný
kryt, odstraňte šrouby z panelu údržby
a odstraňte ochranný panel. (Viz obr. 8.1)
Kryt
Šroub
Obr. 7.1
3. Připojte vidlicové koncovky ke svorkách
podle barev kabelů / podle štítků a štítků na
svorkovnici, a pevně přišroubujte vidlicové
koncovky každého vodiče k odpovídající
svorce.
4. Připevněte kabel pomocí určené kabelové
svorky.
5. Zaizolujte nepoužité vodiče elektrickou
páskou. Umístěte je v dostatečné
vzdálenosti od jakýchkoliv elektrických
nebo kovových částí.
6. Vraťte kryt elektrické ovládací jednotky
na své místo.
CZ-16
CZ
