8.4 Notă privind adăugarea de agent frigoric
ATENŢIE!
• Încărcarea cu agent frigoric trebuie efectuată după cablare, vidare și după testarea pentru eventuale scurgeri.
• NU depășiți cantitatea maximă de agent frigoric și nu încărcați excesiv sistemul.
În caz contrar se poate ajunge la deteriorarea unității sau afectarea funcționării acesteia.
• Încărcarea cu substanțe necorespunzătoare poate cauza explozii sau accidente. Asigurați-vă că este utilizat
agent frigoric corespunzător.
• Recipientele de agent frigoric trebuie deschise încet. Utilizați întotdeauna echipament de protecție
la încărcarea sistemului.
• NU amestecați tipurile de agenți frigorici.
N=2(modele unu-dublu), N=3(modele unu-trei), N=4(modele unu-patru), N=5(modele unu-cinci). În funcție
de lungimea țevilor conectoare sau presiunea sistemului evacuat, s-ar putea să e nevoie să adăugați agent
frigoric. Consultați tabelul de mai jos pentru cantitățile de agent frigoric de adăugat:
AGENT FRIGORIFIC SUPLIMENTAR ÎN FUNCȚIE DE LUNGIMEA ȚEVII
Lungime țeavă
de conectare
Metoda de purjare
a aerului
Agent frigoric suplimentar (R410A/R32)
Lungime țeavă înainte de încărcare (ft/m)
(Lungime standard țeavă x N)
Pompă de vid N/A
Mai mult de
(Lungime țeavă standard x N)ft/m
Pompă de vid
Partea de lichid: Ø 6,35 (Ø 1/4”)
(Lungime totală țeavă - lungime standard țeavă x N)
x 15 g/m
(Lungime totală țeavă - lungime standard țeavă x N)
x 12 g/m
Partea de lichid: Ø 9,52 (Ø 3/8”)
(Lungime totală țeavă - lungime standard țeavă x N)
x 30 g/m
(Lungime totală țeavă - lungime țeavă standard x N)
x 24 g/m
Notă: 1) Vă rugăm să folosiți unelte pentru sistemul R410A/R32;
2) Lungimea standard a conductei este de 7,5 m (24.6 inch). Atunci când
lungimea țevii este de peste 7,5 m, agentul frigoric suplimentar ar trebui
adăugat în funcție de lungimea conductelor
8.5 Testul de siguranţă şi etanşeitate
8. EVACUAREA AERULUI
RO-21
Vericarea siguranţei electrice
Efectuaţi vericarea siguranţei electrice după
nalizarea instalării. Acoperiți următoarele zone:
1. Rezistenţă izolată
Rezistenţa izolată trebuie să e mai mare de 2 MΩ.
2. Împământare
După terminarea legării la pământ, măsuraţi rezistenţa
împământării prin inspecţie vizuală şi folosind un tester
al rezistenţei. Asiguraţi-vă că rezistenţa împământării
este mai mică de 4 Ω.
3. Vericarea etanșeității electrice
(efectuată în timpul testării în timp
ce unitatea este pornită)
În timpul unei probe de funcționare după instalarea
nalizată, utilizați electrosonda și multimetrul pentru
a efectua o vericare a etanșeității electrice. Închideţi
imediat unitatea dacă există pierderi de curent.
Încercați și evaluați diferite soluții până când unitatea
funcționează corespunzător.
Vericarea pentru eventuale scurgeri de gaz
1. Metoda cu apă şi săpun:
Aplicaţi o soluție de apă cu săpun sau un detergent
lichid neutru pe conexiunile unităţii interioare şi cele
ale unităţii exterioare folosind o perie moale pentru
a verica dacă există pierderi la punctele de racord
ale tubulaturii. Dacă apar bule, există scurgere.
2. Detector de scurgeri
Utilizaţi detectorul de scurgeri pentru a verica pentru
eventuale scurgeri.

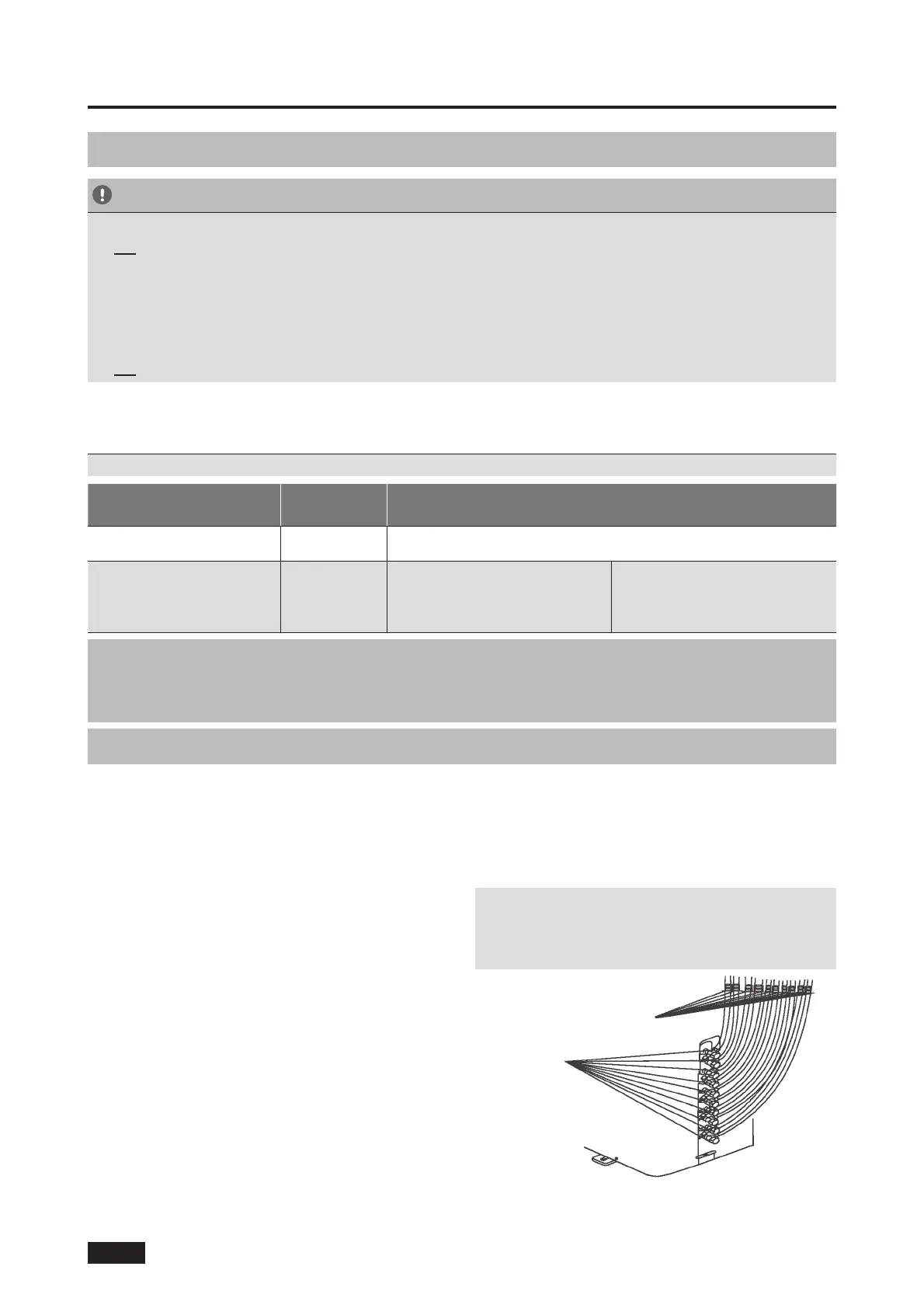

NOTĂ: Ilustraţia este furnizată doar ca exemplu.
Ordinea reală a supapelor A, B, C D şi E ale aparatului
poate  uşor diferită de unitatea pe care aţi cumpărat-o,
însă forma generală va rămâne aceeași.
Punct de vericare
unitate interioară
Punct
de vericare
unitate
exterioară
E
D
C
B
A
A, B, C, D sunt punctele pentru tipul unu-patru.
A, B, C, D,E sunt punctele pentru tipul unu-cinci.
Fig. 8.4
