6. POVEZIVANJE CIJEVI ZA SREDSTVO ZA HLAĐENJE
6.1 Sigurnosne mjere
UPOZORENJE
• Sve cijevi vani mora postaviti ovlašteni tehničar
i moraju biti u skladu s lokalnim i državnim propisima.
• Ako se klima uređaj instalira u maloj prostoriji, moraju
se poduzeti mjere da bi se spriječilo prekoračenje
koncentracije sredstva za hlađenje u prostoriji sigurne
granične vrijednosti u slučaju curenja sredstva.
Curenje sredstva za hlađenje i prekoračenje granične
vrijednosti njegove koncentracije može uzrokovati
opasnosti zbog nedostatka kisika.
• Prilikom instalacije sistema za hlađenje osigurajte
da zrak, prašina, vlaga ili strane tvari ne uđu u krug
sredstva za hlađenje. Kontaminacija sistema može
uzrokovati smanjenje radnog kapaciteta, povećanje
pritiska u krugu sredstva za hlađenje, eksplozije
ili povrede.
• U slučaju curenja sredstva za hlađenje za vrijeme
instalacije odmah prozračite područje. Iscurjeli
rashladni gas je otrovan i zapaljiv. Uvjerite se nakon
završetka instalacije da nema curenja sredstva
za hlađenje.
Upute za povezivanje cijevi za sredstvo
za hlađenje
OPREZ
• Ogranak cijevi mora se instalirati u vodoravnom
položaju. Veći ugao od 10° može uzrokovati
kvarove.
• NEMOJTE instalirati spojnu cijev dok ne instalirate
i unutrašnju i vanjsku jedinicu.
• Izolirajte cijevi za gas i tekućinu da biste spriječili
curenje vode.
Korak 1: Izrežite cijevi
Prilikom pripreme cijevi za sredstvo
za hlađenje ispravno ih izrežite i proširite.
Time ete osigurati učinkovit rad i smanjiti
potrebu za buduim održavanjem.
1. Izmjerite razdaljinu između unutrašnje i vanjske
jedinice.
2. Rezačem cijevi izrežite cijevi tako da budu malo
duže od izmjerene razdaljine.
OPREZ
NEMOJTE izobličiti cijev prilikom rezanja. Prilikom
rezanja dobro pazite da cijev ne oštetite, ulupite
ili izobličite. To znatno smanjuje učinkovitost grijanja
jedinice.
1. Izrežite cijev pod savršenim uglom od 90°.

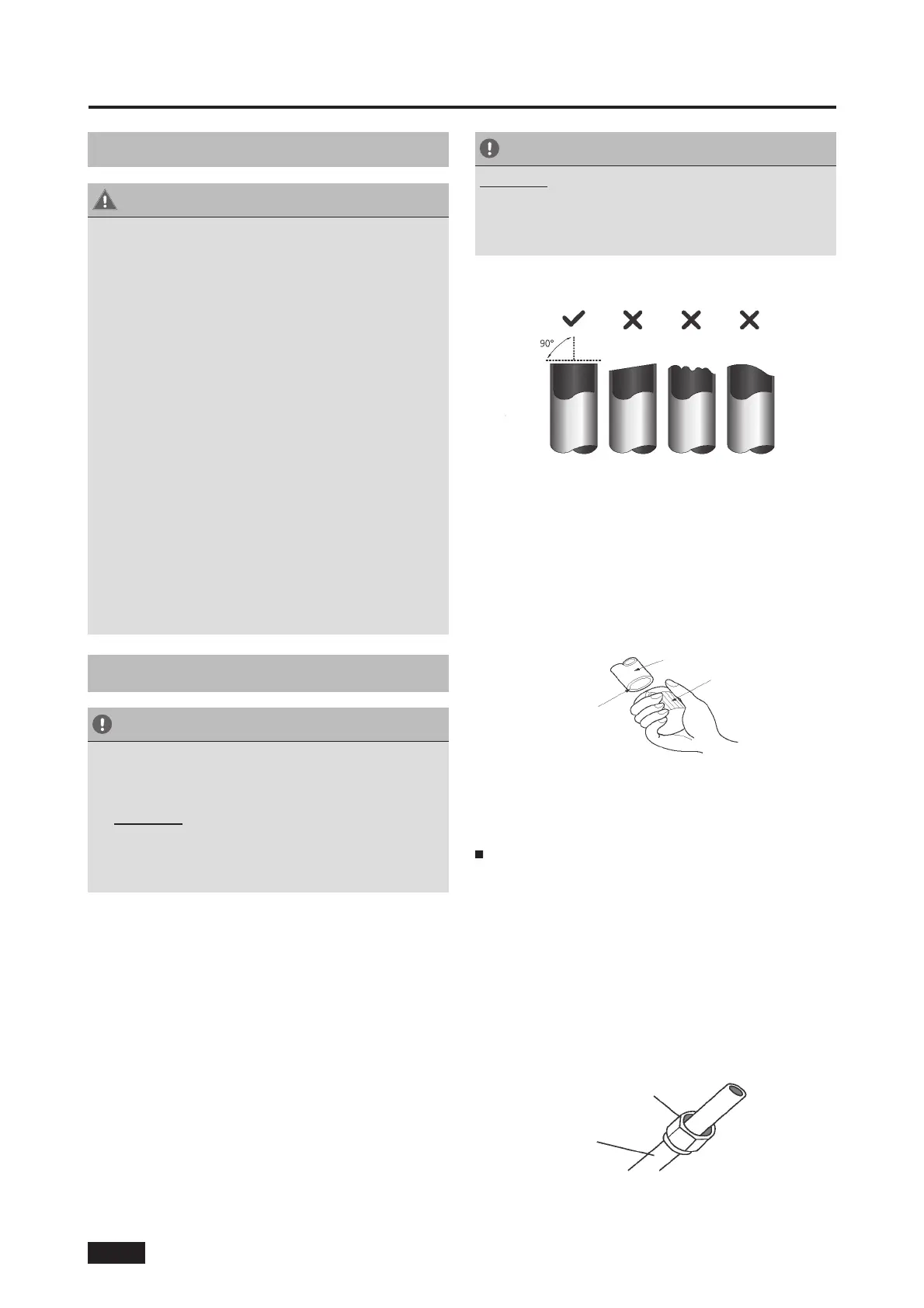

Na slici 6.1 prikazani su primjeri pogrešnog rezanja
Krivi Grubi Izobličen
Sl. 6.1
Korak 2: Uklonite brusove.
Brusovi mogu onemoguiti hermetičko
brtvljenje spoja cijevi za sredstvo za hlađenje.
Moraju se potpuno ukloniti.
1. Nagnite cijev tako da brusovi ne upadaju u nju.
2. Rajbalom ili alatom za uklanjanje brusova uklonite
sve brusove s izrezanog dijela cijevi.
Pokazuje
prema dole
Cijev
Rajbal
Sl. 6.2
Korak 3: Proširite krajeve cijevi
NAPOMENA
Za modele rashladnih sredstava R32, tačke
priključivanja cijevi se moraju postaviti izvan prostorije.
Ispravno proširivanje je ključno za hermetičko
brtvljenje.
1. Nakon uklanjanja brusova s izrezane cijevi
zabrtvite krajeve PVC trakom da biste spriječili
ulazak stranih materijala u cijev.
2. Obložite cijev izolacijskim materijalom.
3 Postavite matice s prstenastim proširenjem na
oba kraja cijevi. Moraju biti pravilno okrenute jer
ih nakon proširivanja nije moguće postaviti niti
promijeniti im položaj. Pogledajte sl. 6.3
Matica s prstenastim proširenjem
Bakrena cijev
Sl. 6.3
BS-13
