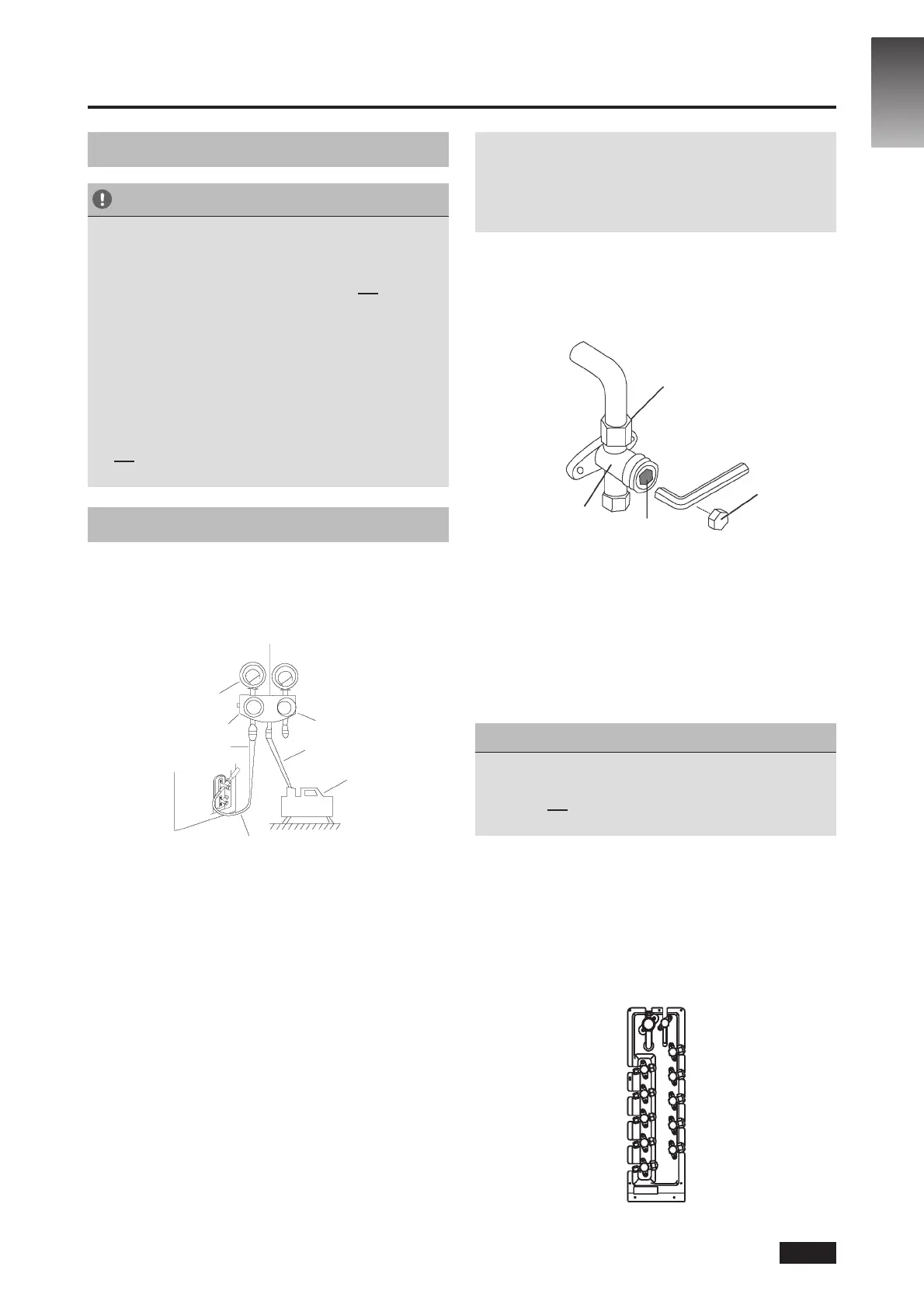

Carrier 42QHC024D8S Series - 8 Evacuarea Aerului; Instrucțiuni Privind Evacuarea

8.1 Precauţii privind siguranţa
ATENŢIE!
• Utilizați o pompă de vid cu indicatorul la mai puțin
de -0,1 MPa și o capacitate de descărcare a aerului
de peste 40 L/min.
• Unitatea exterioară nu necesită vidare. NU
deschideți supapele de oprire pentru gaz și lichid
ale unității exterioare.
• Asigurați-vă că indicatorul de compus indică
-0,1 MPa sau mai puțin după 2 ore. Dacă după
trei ore indicatorul tot este la mai mult de -0,1 MPa,
vericați dacă există o scurgere de gaz sau apă
în țeavă. Dacă nu există nicio scurgere, efectuați
o altă evacuare timp de 1 sau 2 ore.
• NU utilizați gaz de agent frigoric pentru evacuarea
sistemului.
8.2 Instrucțiuni privind evacuarea
Înainte de a utiliza un manometru pentru
conducte și o pompă de vid, citiți manualele
de utilizare aferente astfel încât să știți cum
să le utilizați în mod corespunzător.
Manometru pentru conducte
Manovacuummetru
-76 cmHg
Supapă de joasă presiune
Manometru
Supapă de înaltă presiune
Furtun de încărcare
Supapă de joasă presiune
Pompă de vid
Furtun de încărcare
Fig. 8.1
1. Conectați furtunul de încărcare al manometrului pentru
conducte la portul de service de la supapa de joasă
presiune a unității exterioare.
2. Conectați furtunul de încărcare al manometrului pentru
conducte la pompa de vid.
3. Deschideți partea de joasă presiune a manometrului
pentru conducte. Mențineți partea de înaltă presiune
închisă.
4. Porniți pompa de vid pentru a evacua sistemul.
5. Vidați timp de cel puțin 15 minute, sau până când
indicatorul de compus indică -76 cmHG (-1x105 Pa).
6. Închideți supapa de joasă presiune a manometrului
pentru conducte și opriți pompa de vid.
7. Așteptați 5 minute, apoi vericați că nu a existat nicio
schimbare în ceea ce privește presiunea sistemului.
NOTĂ: Dacă nu există nicio schimbare în ceea
ce privește presiunea sistemului, deșurubați capacul
de la supapa împachetată (supapa de înaltă presiune).
Dacă există o schimbare a presiunii sistemului, poate
exista o scurgere de gaz.
8. Introduceți o cheie hexagonală în supapa împachetată
(supapa de înaltă presiune) și deschideți supapa
rotind cheia 1/4 spre stânga. Ascultați astfel încât
să auziți că gazul iese din sistem, apoi închideți
supapa după 5 secunde.
Corp supapă
Piuliţă de racord
Tijă supapă
Capac
Fig. 8.2
9. Urmăriți indicatorul de presiune timp de un minut
pentru a vă asigura că nu se schimbă presiunea.
Ar trebui să indice puțin mai mult decât presiunea
atmosferică.
10. Înlăturați furtunul de încărcare de la portul de service.
11. Folosind cheia hexagonală, deschideți complet
supapa de înaltă presiune și supapa de joasă
presiune.
8.3 DESCHIDEȚI UȘOR TIJELE SUPAPELOR
La deschiderea tijelor supapelor, rotiți cheia
hexagonală până când se lovește de elementul
de oprire. NU încercați să forțați supapa să se
deschidă mai mult.
12. Strângeți cu mâna capacele supapelor, apoi strângeți
folosind instrumentul corespunzător.
13. Dacă unitatea exterioară utilizează toate supapele
de vid iar poziția de vid este la supapa principală,
sistemul nu este conectat la unitatea interioară.
Supapa trebuie strânsă cu o piuliță de șurub.
Vericați pentru eventuale scurgeri de gaze înainte
de funcționare pentru a preveni scurgeri.
E
D
C
B
A
Fig. 8.3
RO-20
RO
8. EVACUAREA AERULUI
