7. СВЪРЗВАНЕ НА ПРОВОДНИЦИТЕ
7.3 Електромонтажна схема
ВНИМАНИЕ

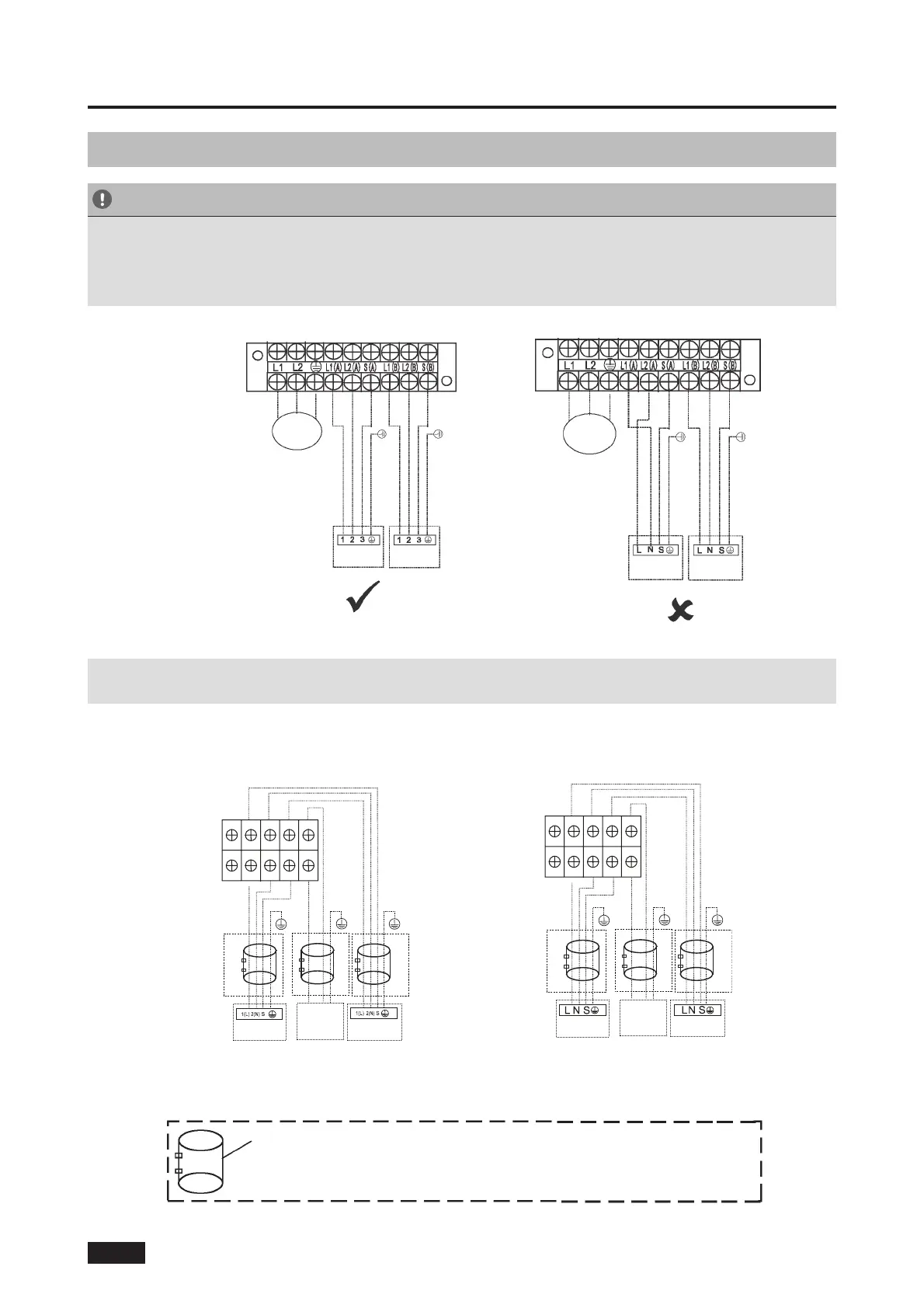

Свържете свързващите кабели към клемите със съответните номера на клемното
табло на вътрешното и външното тяло. Например при моделите, показани на чертежа
по-долу, клема L1 (A) на външното тяло трябва да се свърже с клема 1 на вътрешното
тяло А.
ЗАБЕЛЕЖКА: Вижте фигурите по-долу, ако крайните потребители желаят да свържат
самостоятелно проводниците.
ЗАХРАНВАНЕ
ЗАХРАНВАНЕ
КЪМ A КЪМ B
КЪМ A
КЪМ B
BG-17
Магнитен пръстен (не е включен, част по избор)
(Използва се за закачване към свързващия кабел
на вътрешното и външното тяло след монтажа.)
S(B)
N(A)
N(B)
L(B)
L
L(A)
N
S(A)
S(2)
S(1)
S(B)
N(A)
N(B)
L(B)
L
L(A)
N
S(A)
S(2)
S(1)
КЪМ B
КЪМ A
МОДЕЛ A МОДЕЛ B
ЕЛЕКТРО-
ЗАХРАНВАНЕ
КЪМ B
КЪМ A
ЕЛЕКТРО-
ЗАХРАНВАНЕ
ПО ИЗБОР
ПО ИЗБОР
ПО ИЗБОР
ПО ИЗБОР
ПО ИЗБОР
ПО ИЗБОР
Модели с двойна система:
