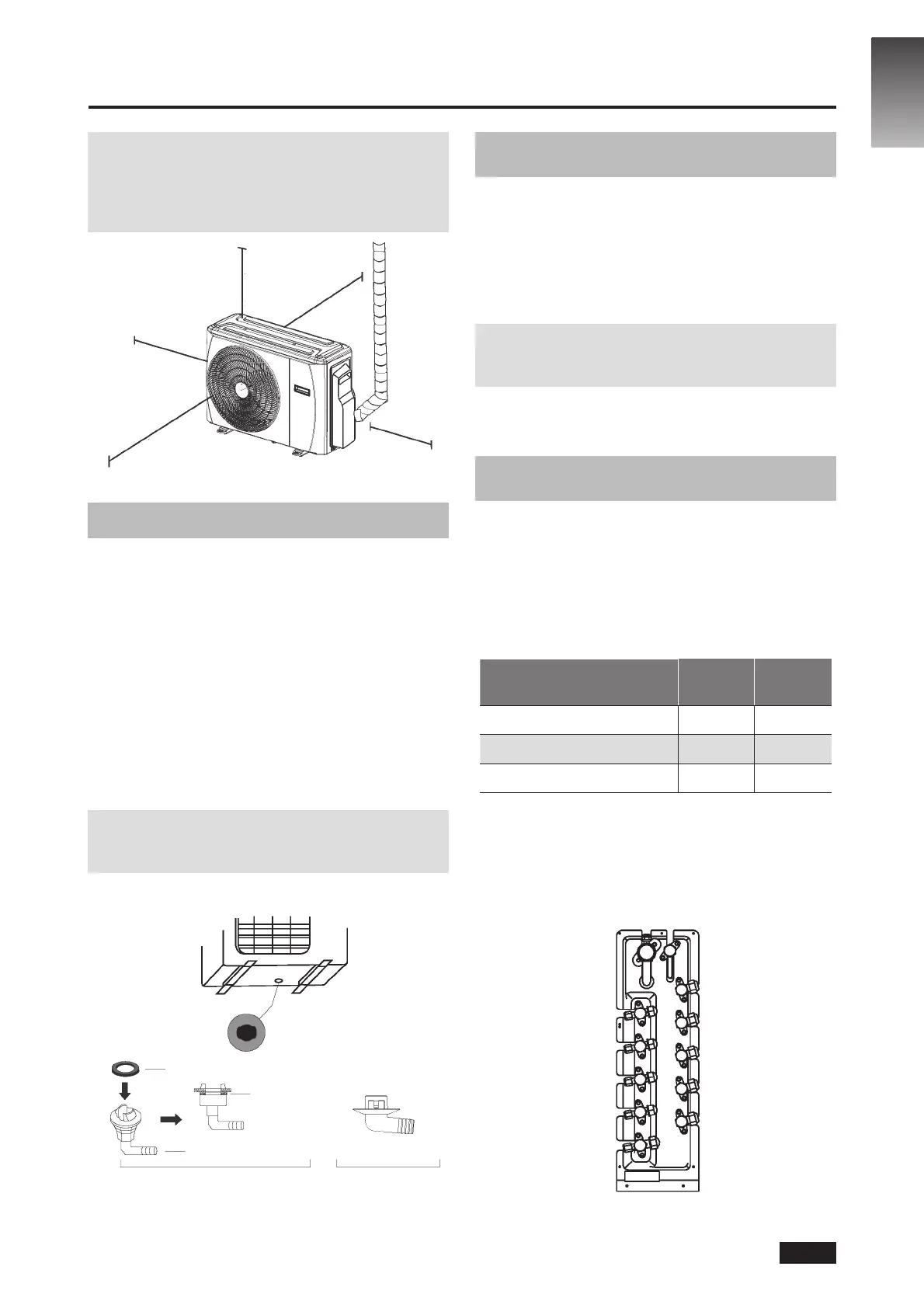

5. A KÜLTÉRI EGYSÉG FELSZERELÉSE
MEGJEGYZÉS: A szerelési útmutatóban a kültéri
egység és a falak közötti minimális távolságra megadott
érték nem vonatkozik a légmentesen lezárt helyiségekre.
Ügyeljen arra, hogy a három irány (M, N, P) közül
legalább kettő akadálymentes legyen (lásd 5.7. ábra).
30 cm balra
M
200 cm elöl
N
60 cm fent
30 cm a hátfaltól
P
60 cm jobbra
5.7. ábra
5.2 A leeresztőcsukló felszerelése
A kültéri egység helyére csavarozása előtt
fel kell szerelnie a leeresztőcsuklót az egység
alján. (Lásd 5.8. ábra)
1. Helyezze fel a gumitömítést a leeresztőcsukló kültéri
egységhez csatlakozó végére.
2. Helyezze a leeresztőcsuklót az alaptartály furatába.
3. Forgassa el 90°-kal a leeresztőcsuklót, amíg helyére
nem kattan, és az egység eleje felé nem néz.
4. Csatlakoztasson a leeresztőcsuklóhoz egy
hosszabbító leeresztőtömlőt (nem tartozék) a víz
elvezetéséhez az egységből fűtés üzemmódban.
MEGJEGYZÉS: Ügyeljen a víz biztonságos helyre
vezetéséhez, ahol nem okoz károsodást vagy
csúszásveszélyt.
Tömítés
Leeresztőcsukló
Kültéri egység
alaptartályának furata
Tömítés
(A) (B)
5.8. ábra
5.3 Megjegyzések a furat készítéséről
a falban
Furatot kell készítenie a falban a hűtőközegcső,
valamint a beltéri és a kültéri egységet
összekötő jelvezeték számára.
1. Állapítsa meg a fali furat helyét a kültéri egység
elhelyezkedése alapján.
2. Fúrógéppel készítsen 65 mm átmérőjű furatot
a falban.
MEGJEGYZÉS: A fali furat készítésekor ügyeljen arra,
hogy ne sértsen meg kábelt, vízvezetéket és más
érzékeny alkatrészeket.
3. Helyezzen védőgallért a furatba. Ez megóvja a furat
szegélyeit, és segít annak tömítésében a szerelési
eljárás befejezése után.
5.4 24 K teljesítményű beltéri egység
választásakor
A 24 K teljesítményű beltéri egység csak
„A” rendszerhez csatlakoztatható. Két 24 K
teljesítményű beltéri egység esetében ezek
az „A” és „B” rendszerhez csatlakoztathatók.
(Lásd 5.9. ábra)
5.3. táblázat: „A” és „B” rendszer csatlakozócsövének
mérete (mértékegység: hüvelyk)
Beltéri egység teljesítménye
(Btu/h)
Folyadék Gáz
7 K/9 K/12 K 1/4 3/8
18 K 1/4 1/2
24 K 3/8 5/8
E
D
C
B
A
5.9. ábra
