7. ELEKTRICKÉ ZAPOJENIE

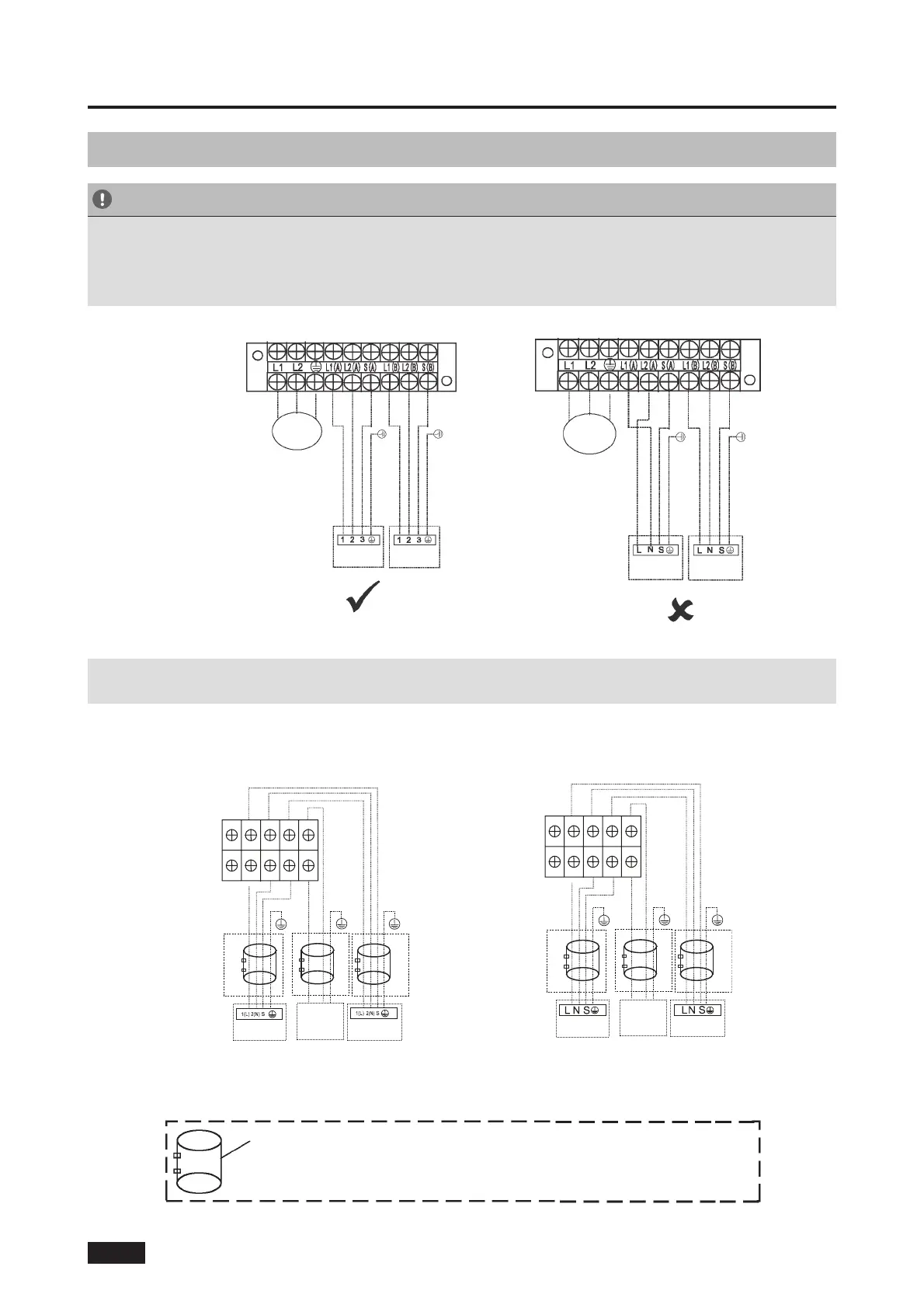

7.3 Nákres elektroinštalácie
UPOZORNENIE
Spojovacie káble pripojte k svorkám označeným príslušnými číslami na radovej svorkovnici
interiérovej a exteriérovej jednotky. V rámci modelov znázornených na nasledujúcom
nákrese je potrebné svorku L1 (A) exteriérovej jednotky pripojiť k svorke 1 na interiérovej
jednotke A.
POZNÁMKA: V prípade, ak chce koncový používateľ vykonať elektrické zapojenie svojpomocne,
je potrebné použiť nasledujúce nákresy.
NAPÁJANIE
NAPÁJANIE
K A K B
K A
K B
S(B)
N(A)
N(B)
L(B)
L
L(A)
N
S(A)
S(2)
S(1)
S(B)
N(A)
N(B)
L(B)
L
L(A)
N
S(A)
S(2)
S(1)
PRE B
PRE A
Model A Model B
NAPÁJANIE
PRE B
PRE A
NAPÁJANIE
VOLITEĽNÉ
VOLITEĽNÉ
VOLITEĽNÉ
VOLITEĽNÉ
VOLITEĽNÉ
VOLITEĽNÉ
SK – 17
Magnetický krúžok (nie je súčasťou balenia, voliteľný diel)
(Pripevnite ho na spojovací kábel medzi interiérovou
a exteriérovou jednotkou po dokončení inštalácie.)
Modely jedna-dva
