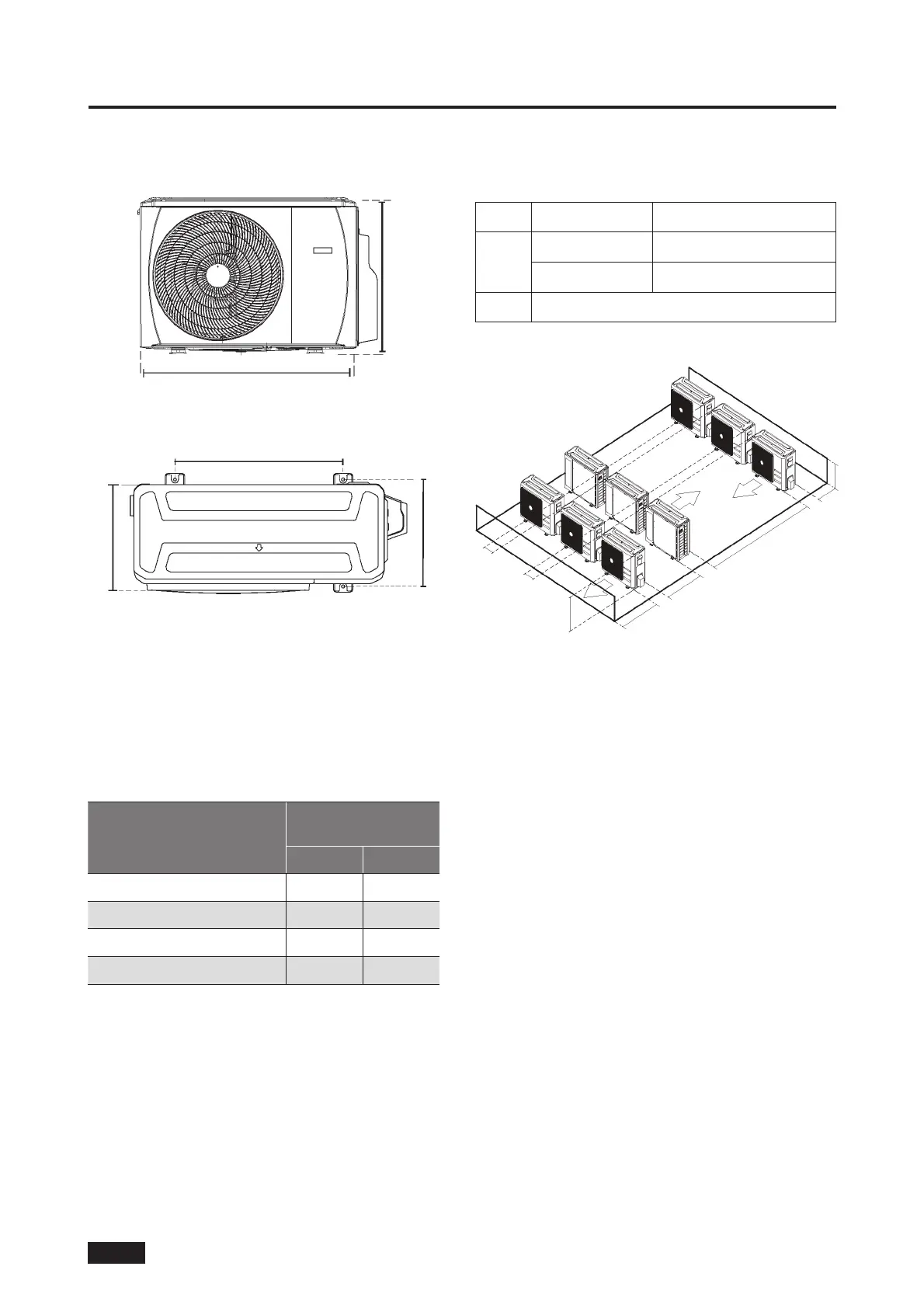

5. ΕΓΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ
EL-11
Εξωτερική μονάδα διαιρούμενου τύπου
(Βλ. Εικ 5.4, 5.5, 5.6, 5.9 και Πίνακα 5.1)
Π
Υ
Εικ. 5.4
Β
A
B
Εικ. 5.5
Πίνακας 5.1: Προδιαγραφές μήκους για την εξωτερική
μονάδα διαιρούμενου τύπου
(μονάδα: mm)
Διαστάσεις εξωτερικής μονάδας
Π x Υ x Β
Διαστάσεις σημείου
τοποθέτησης
Απόσταση Α Απόσταση Β
800x554x333 (31,5x21,8x13,1) 514 340
845x702x363 (33,27x27,6x14,3) 540 350
946x810x420 (37,2x31,9x16,53) 673 403
946x810x410 (37,2x31,9x16,14) 673 403
Εγκατάσταση σε σειρές
Πίνακας 5.2 Οι σχέσεις μεταξύ Υ, Α και Μ
είναι ως εξής.
Μ A
Μ ≤ Υ
Μ ≤ 1/2Υ 25 cm / 9,8” ή περισσότερο
1/2Υ < Μ ≤ Υ 30 cm / 11,8” ή περισσότερο
Μ > Υ Δεν είναι δυνατή η εγκατάσταση
25 cm / 9,8” ή
περισσότερο
25 cm / 9,8” ή
περισσότερο
Υ
60 cm / 23,6” ή
περισσότερο
150 cm / 59” ή
περισσότερο
300 cm / 118” ή περισσότερο
Μ
A
Εικ. 5.6
