7. ΚΑΛΩΔΙΩΣΗ
Πίνακας 7.1: Άλλες περιοχές
Ονομαστικό ρεύμα συσκευής
(A)
Ονομαστικό εμβαδόν
διατομής (mm²)
< 6 0,75
6 - 10 1
10 - 16 1,5
16 - 25 2,5
25 - 32 4
32 - 45 6
β. Χρησιμοποιώντας έναν απογυμνωτή καλωδίων,
απογυμνώστε το ελαστικό περίβλημα και από
τα δύο άκρα του καλωδίου σήματος μέχρι να
αποκαλυφθεί ένα τμήμα περίπου 15 cm (5,9”)
από τα εσωτερικά καλώδια.
γ. Απογυμνώστε τη μόνωση από τα άκρα
των καλωδίων.
δ. Χρησιμοποιώντας μια λαβίδα, σχηματίστε θηλειές
στα άκρα των καλωδίων.
ΣΗΜΕΙΩΣΗ: Κατά τη σύνδεση των καλωδίων, τηρήστε
αυστηρά το διάγραμμα καλωδίωσης (βρίσκεται μέσα
στο κάλυμμα των ηλεκτρικών).
2. Αφαιρέστε το κάλυμμα των ηλεκτρικών
από την εξωτερική μονάδα. Εάν δεν υπάρχει
κάλυμμα στην εξωτερική μονάδα, ξεβιδώστε
τις βίδες από τον πίνακα συντήρησης
και αφαιρέστε τον πίνακα προστασίας.
(Βλ. Εικ. 8.1.)
Κάλυμμα
Βίδα

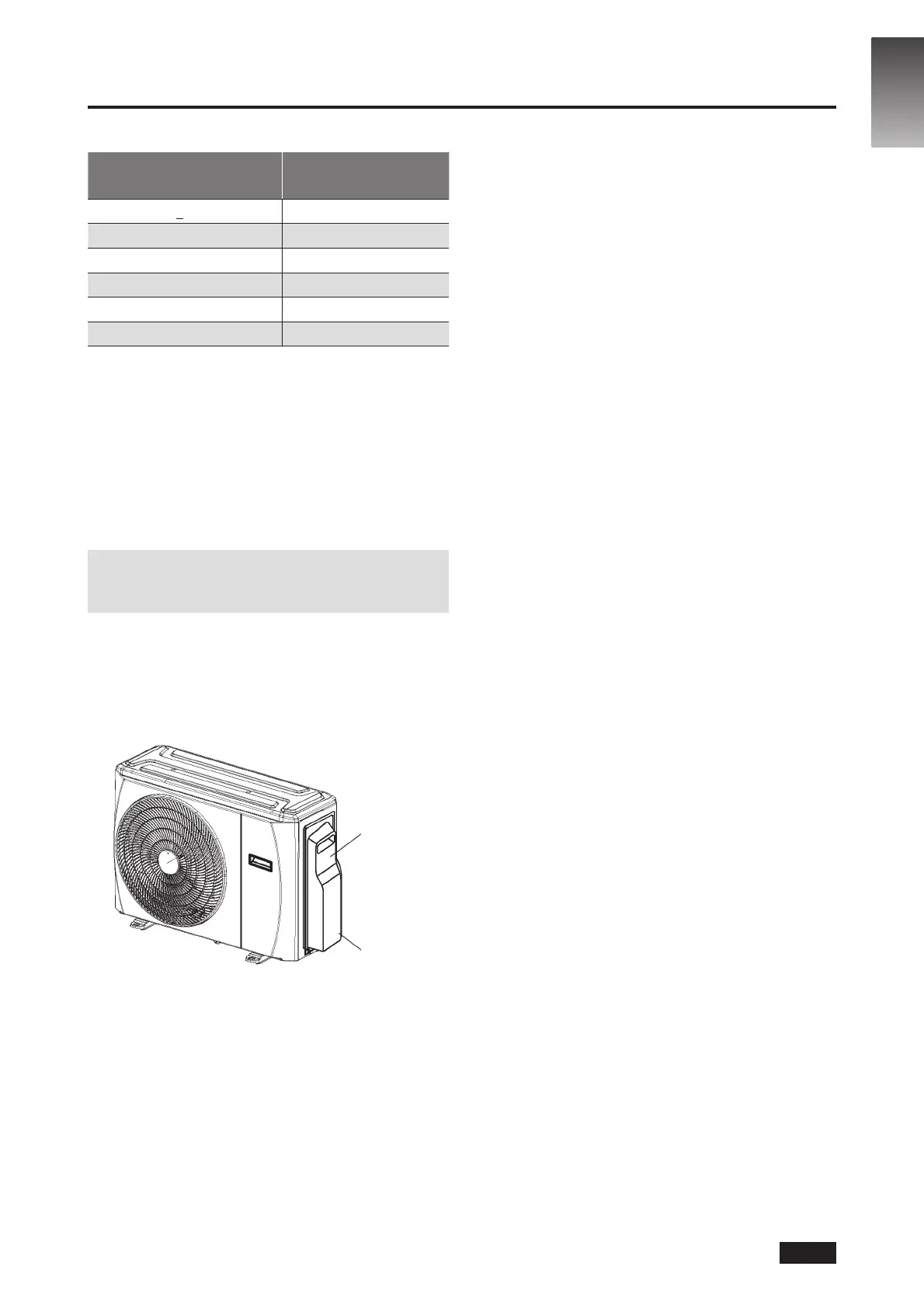

Εικ. 7.1
3. Συνδέστε τις θηλειές στους ακροδέκτες.
Ταιριάξτε τα χρώματα/ετικέτες των καλωδίων
με τα χρώματα της πλακέτας ακροδεκτών
και βιδώστε σφιχτά τη θηλειά κάθε καλωδίου
στον αντίστοιχο ακροδέκτη.
4. Στερεώστε το καλώδιο με τον αντίστοιχο
σφιγκτήρα καλωδίου.
5. Απομονώστε τα καλώδια που δεν χρησιμο-
ποιούνται με μονωτική ταινία. Διατηρήστε
τα μακριά από ηλεκτρικά ή μεταλλικά
εξαρτήματα.
6. Τοποθετήστε ξανά στη θέση του το κάλυμμα
ηλεκτρικών.
EL-16
