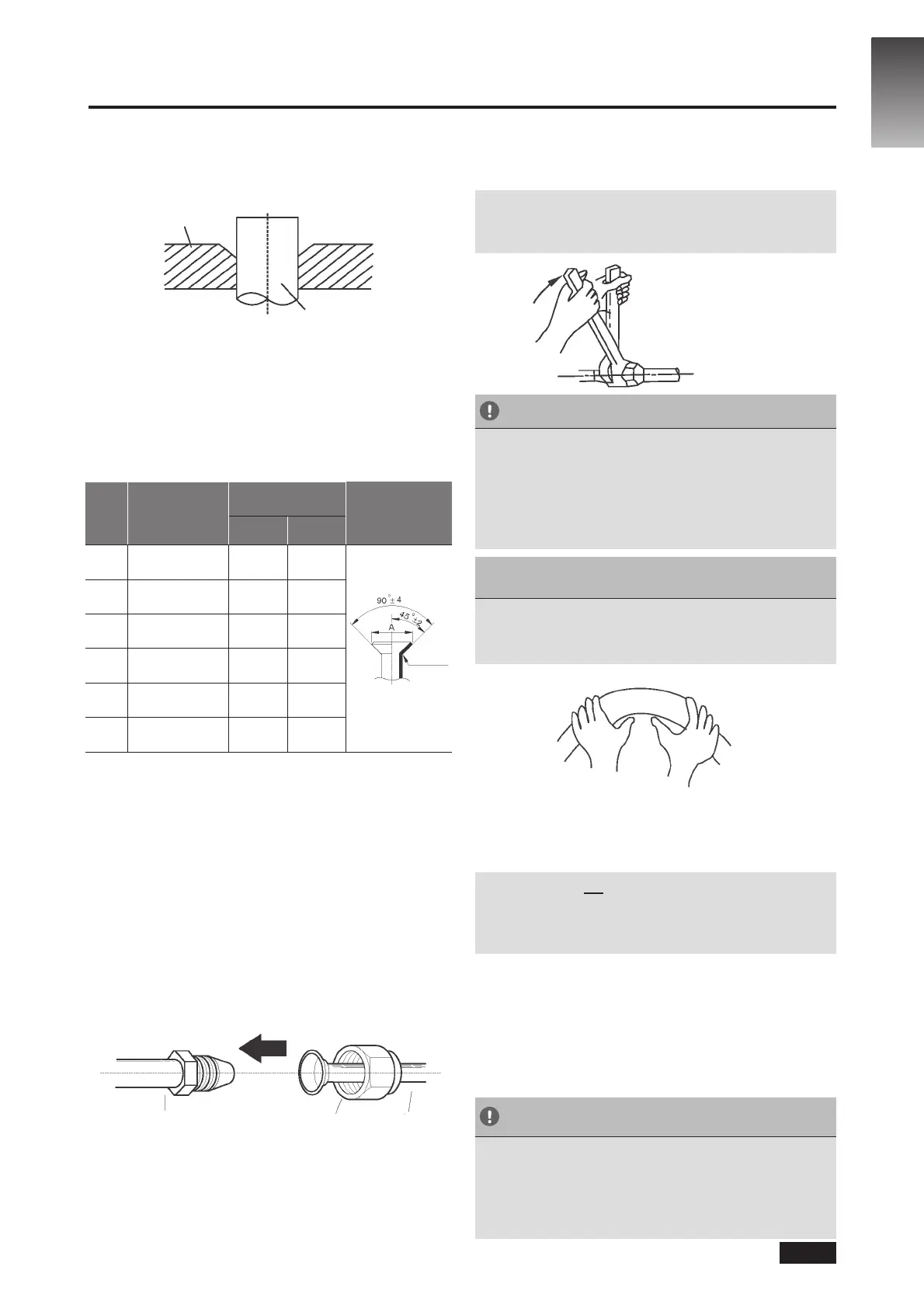

6. A HŰTŐKÖZEGCSŐ CSATLAKOZTATÁSA
4. Távolítsa el a PVC szalagot a csővégekről,
ha készen áll a peremezés végrehajtásához.
5. Rögzítsen peremezőformát a csővégre.
A cső végének túl kell nyúlnia a peremezőformán.
Peremezőforma
Cső
6.4. ábra
6. Helyezzen csővégtágító szerszámot a formára.
7. Fordítsa a csővégtágító szerszám karját az
óramutató járásával megegyező irányba a cső teljes
peremezéséig. A műveletet a 6.1. táblázatban látható
adatok szerint kell végrehajtani.
6.1. táblázat: A PEREMEZŐFORMÁN TÚLI
CSŐMÉRETEK
Cső-
méret
Meghúzási
nyomaték
Peremezési méret (A)
(mértékegység: mm)
Peremezés
alakja
Min. Max.
Ø6,4
14,2–17,2 N.m
(144–176 kgf.cm)
8,3 8,3
R0,4~0,8
6.5. ábra
Ø9,5
32,7–39,9 N.m
(333-407 kgf.cm)
12,4 12,4
Ø12,7
49,5–60,3 N.m
(504–616 kgf.cm)
15,4 15,8
Ø15,9
61,8–75,4 N.m
(630–770 kgf.cm)
18,6 19
Ø19,1
97,2–118,6 N.m
(990–1210 kgf.cm)
22,9 23,3
Ø22
109,5–133,7 N.m
(1117–1364 kgf.cm)
27 27,3
8. Vegye le a csővégtágító szerszámot és a
peremezőformát, majd ellenőrizze a csővéget, hogy
nincs-e repedés, és hogy egyenletes-e a peremezés.
4. lépés: Csövek csatlakoztatása
Először a beltéri egységhez csatlakoztassa
a részcsöveket, majd csatlakoztassa azokat
a kültéri egységhez. Először a kisnyomású
csövet kell csatlakoztatni, azután
a nagynyomású csövet.
1. A peremes anyák csatlakoztatásakor hordjon
fel vékony rétegben hűtőgépolajat a csövek
peremezett végére.
2. Igazítsa be a csatlakoztatni kívánt csövek
középvonalát.
Beltéri egység csővezetéke
Peremes anya
Cső
6.6. ábra
3. Húzza meg a peremes anyát kézzel minél
szorosabban.
4. Villáskulccsal fogja be az anyát az egység
csővezetékén.
5. Szorosan megtartva az anyát nyomatékkulccsal
húzza meg a peremes anyát a 6.1. táblázat
nyomatékadatainak megfelelően.
MEGJEGYZÉS: Villáskulcsot és nyomatékkulcsot
egyaránt használjon, amikor csöveket csatlakoztat
vagy választ le az egységnél.
6.7. ábra
FIGYELMEZTETÉS
• Feltétlenül burkolja szigetelőanyaggal
a csővezetéket. A csupasz csővezeték közvetlen
érintése égési vagy fagyási sérülést okozhat.
• Ügyeljen a cső megfelelő csatlakoztatására.
A túlhúzás károsíthatja a csőszájat, míg a gyenge
meghúzás szivárgáshoz vezethet.
MEGJEGYZÉS A MINIMÁLIS HAJLÍTÁSI
SUGÁRRÓL
Óvatosan hajlítsa meg a csővezetéket középen
az alábbi ábra szerint. NE hajlítsa meg a csövet 90°-nál
nagyobb mértékben és 3-nál többször.
A csövet hüvelykujjal hajlítsa
6.8. ábra
min. sugár 10 cm
6. A rézcsövek beltéri egységhez való csatlakoztatása
után tekerje be szigetelőszalaggal együtt a tápkábelt,
a jelvezetéket és a csővezetéket.
MEGJEGYZÉS: NE fonja össze a jelvezetéket
más vezetékekkel. A fenti elemek kötegelésekor
ne fonja össze vagy keresztezze a jelvezetéket
más vezetékekkel.
7. Vezesse át ezt a csővezetéket a falon lévő furaton
keresztül, és csatlakoztassa a kültéri egységhez.
8. Szigetelje az összes csővezetéket, beleértve
a kültéri egység szelepeit is.
9. Nyissa a kültéri egység zárószelepeit a hűtőközeg
beltéri és kültéri egység közötti áramlásának
beindításához.
FIGYELMEZTETÉS
A szerelési munka befejezése után ellenőrizze,
hogy nem szivárog-e a hűtőközeg. Ha a hűtőközeg
szivárgása észlelhető, azonnal szellőztesse
ki a helyiséget, és légtelenítse a rendszert
(lásd a jelen útmutató Légtelenítés című szakaszát).
