7. ЕЛЕКТРИЧНО ПОВРЗУВАЊЕ
Табела 7.1: Други региони
Номинален напон
на апарат (A)
Номинална област
на напречен пресек (мм²)
< 6 0,75
6 - 10 1
10 - 16 1,5
16 - 25 2,5
25 - 32 4
32 - 45 6
б. Со помош на клешта за соголување жица,
соголете ја гумената обвивка на жицата од двата
краја на сигналниот кабел за да откриете околу
15 см од внатрешната жица.
в. Соголете ја изолацијата од двата краја
на жицата.
г. Со помош на клешта за виткање жица, свиткајте
спојки во форма на „u“ на двата краја на жицата.
ЗАБЕЛЕШКА: Додека ги поврзувате жиците,
строго следете го дијаграмот за поврзување
(може да го најдете на внатрешната страна
на капакот на електричната кутија).
2. Отсртанете го електричниот капак од
надворешната единица. Ако нема капак
на надворешната единица, расклопете
ги шрафовите од таблата за одржување
и отстранете ја заштитната табла.
(Види сл. 8.1)

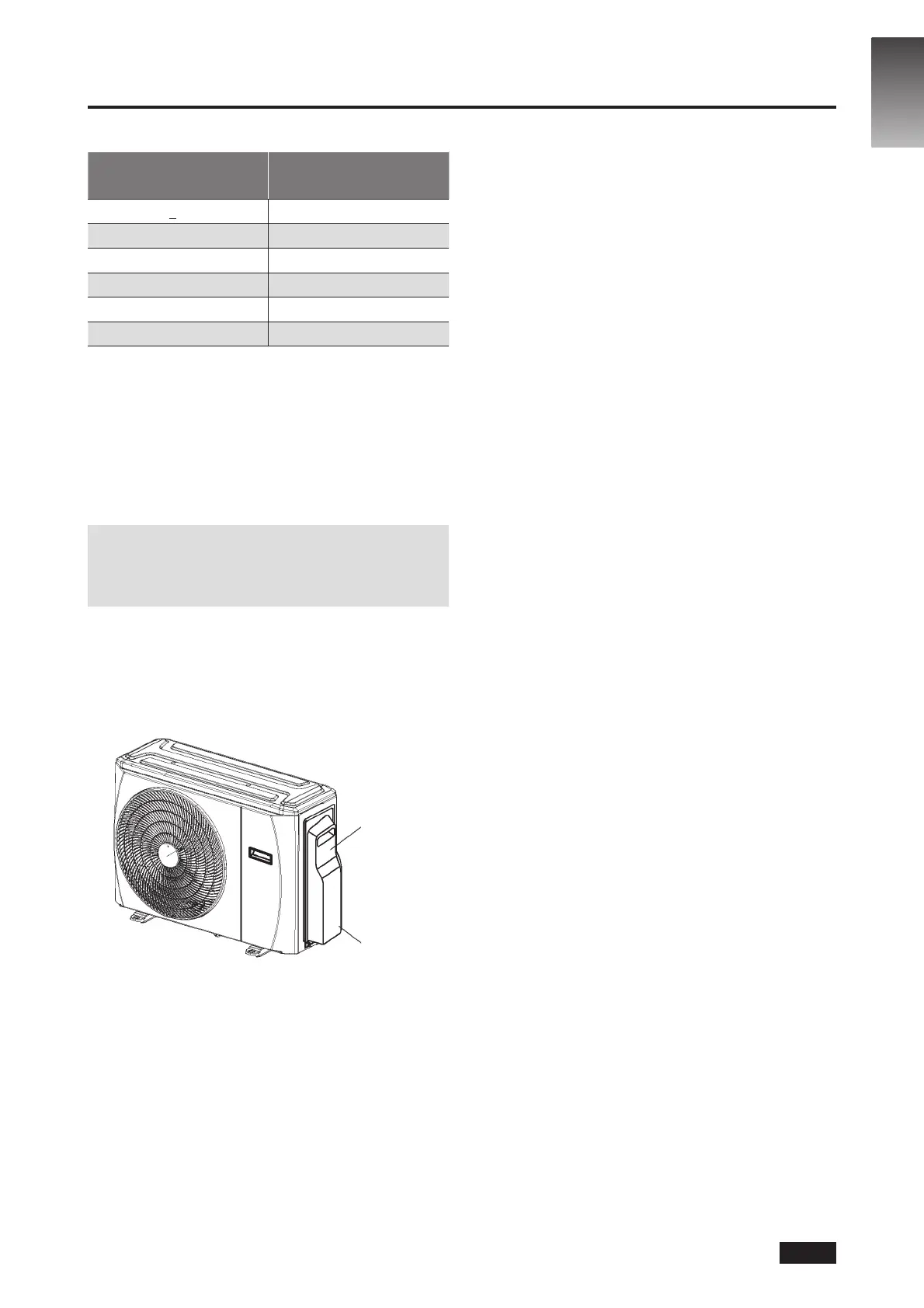

Капак
Завртка
Сл. 7.1
3. Поврзете ги спојките во форма на буквата
„u“ на терминалите. Усогласете ги боите/
етикетите на жиците со етикетите
на клемата и цврсто зашрафете ја секоја
од спојките во форма на буквата „u“
со соодветниот терминал.
4. Прицврстете го кабелот со соодветната
стега за кабел.
5. Изолирајте ги неупотребените жици со
лента за изолација. Држете ги настрана
од сите електрични или метални делови.
6. Повторно монтирајте го капакот
од електричната контролна кутија.
МК-16
