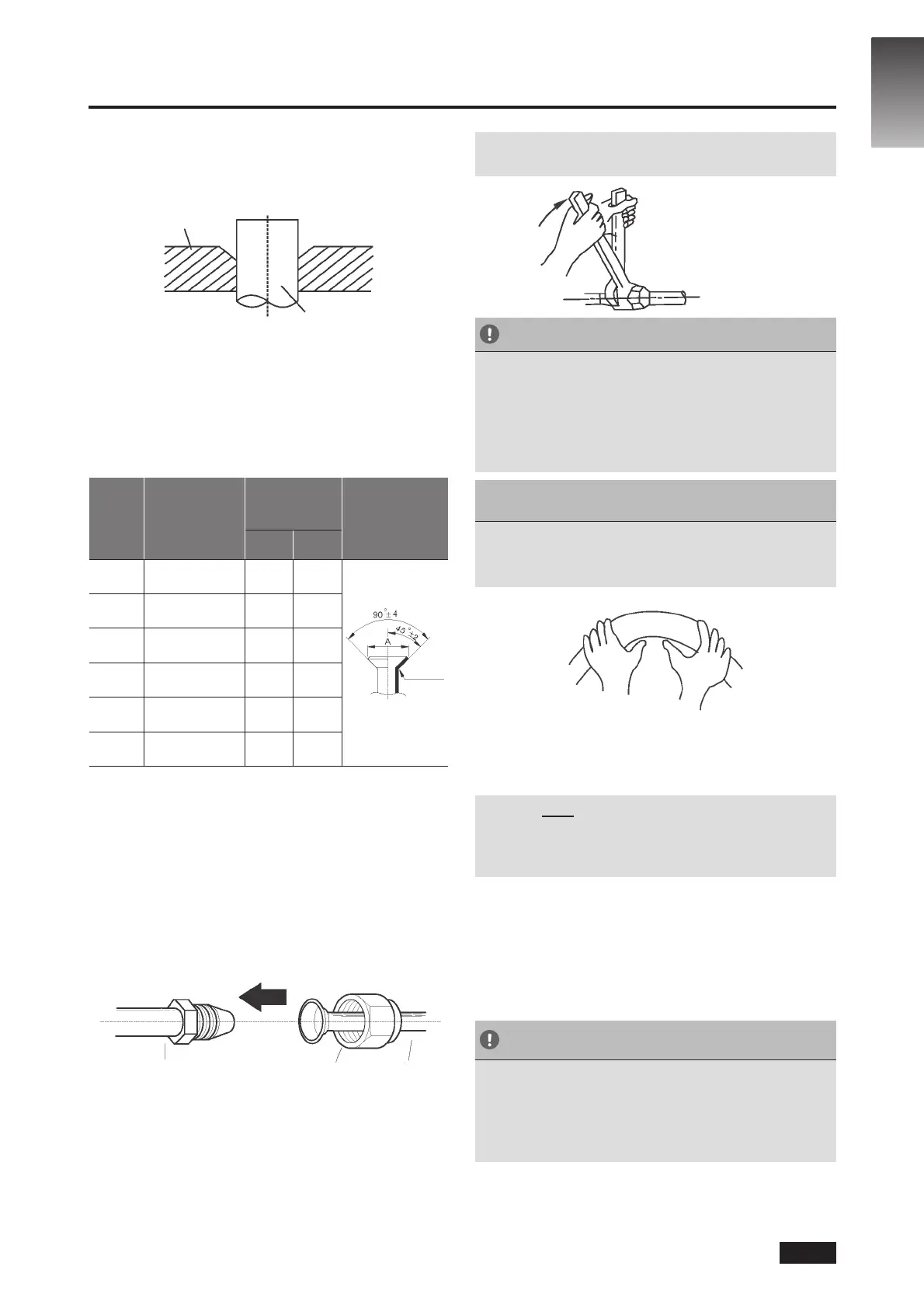

6. LIDHJA E TUBAVE TË AGJENTIT FTOHËS
4. Hiqni izolantin nga fundet e tubit kur të jeni gati
të bëni zgjerimin.
5. Vendosni formën zgjeruese në fund të tubit.
Fundi i tubit duhet të dalë përtej formës zgjeruese.
Forma e zgjerimit
Tubi
Fig. 6.4
6. Vendosni mjetin zgjerues mbi formën.
7. Rrotulloni dorezën e mjetit zgjerues në drejtim orar
derisa tubi të jetë zgjeruar plotësisht. Zgjerojeni
tubin sipas përmasave që tregohen në tabelën 6.1.
Tabela 6.1: ZGJATIMI I TUBIT PËRTEJ MJETIT
ZGJERUES
Matësi
i tubit
Rrotullimi
shtrëngues
Dimensioni
i zgjerimit (A)
(Njësia: mm)
Forma
e zgjerimit
Min. Maks.
Ø 6,4
14,2-17,2 N.m
(144-176 kgf.cm)
8,3 8,3
R0,4~0,8
Fig. 6.5
Ø 9,5
32,7-39,9 N.m
(333-407 kgf.cm)
12,4 12,4
Ø 12,7
49,5-60,3 N.m
(504-616 kgf.cm)
15,4 15,8
Ø 15,9
61,8-75,4 N.m
(630-770 kgf.cm)
18,6 19
Ø 19,1
97,2-118,6 N.m
(990-1210 kgf.cm)
22,9 23,3
Ø 22
109,5-133,7 N.m
(1117-1364 kgf.cm)
27 27,3
8. Hiqni mjetin dhe formën zgjeruese dhe kontrolloni
fundin e tubit për krisje dhe zgjerim të njëtrajtshëm.
Hapi 4: Lidhja e tubave
Lidhni tubat e bakrit llimisht me njësinë
e brendshme, pastaj lidheni atë me njësinë
e jashtme. Duhet të lidhni më parë tubin me
presion të ulët, pastaj atë me presion të lartë.
1. Kur të bashkoni dadot konike, vendosni një shtresë
të hollë vaji ftohës në fundet e zgjeruara të tubave.
2. Qendërzoni dy tubat që do të bashkoni.
Tubi i njësisë së brendshme
Dadoja konike
Tubi
Fig. 6.6
3. Shtrëngoni dadon konike me dorë, sa më fortë
që të mundeni.
4. Shtrëngoni dadon pas tubit kryesor duke përdorur
një çelës.
5. Duke shtrënguar fortë dadon, përdorni një çelës
rrotullues për të shtrënguar dadon konike sipas
vlerave të rrotullimit të paraqitura në tabelën 7.1.
SHËNIM: Përdorni një çelës dhe një çelës rrotullues
për të lidhur dhe shkëputur tubat me/nga njësinë/njësia.
Fig. 6.7
KUJDES
• Sigurohuni të vendosni izolant rreth e qark tubit.
Kontakti i drejtpërdrejt me tubin e zhveshur mund
të shkaktojë djegie ose morthe.
• Sigurohuni që tubi të jetë lidhur siç duhet. Shtrëngimi
i tepërt mund të dëmtojë gojën e kambanës ndërsa
shtrëngimi i mangët mund të shkaktojë rrjedhje.
SHËNIM PËR RREZEN MINIMALE
TË PËRKULJES
Përkuleni tubin në mes dhe me kujdes, sipas skicës
më poshtë. MOS e përkulni tubin më tepër se 90° ose
më shumë se 3 herë.
Përkuleni tubin me anë të gishtit të madh të dorës
Fig. 6.8
rrezja minimale 10 cm (3,9”)
6. Pas lidhjes së tubave të bakrit me njësinë
e brendshme, mbështillni kordonin elektrik, kabllon
e sinjalit dhe tubat bashkë, duke përdorur izolant.
SHËNIM: MOS e gërshetoni kabllon e sinjalit me tela
të tjerë. Ndërkohë që i mbështillni bashkë këto sende,
mos e gërshetoni ose kryqëzoni kabllon e sinjalit
me ndonjë tel tjetër.
7. Kalojeni këtë tub përmes murit dhe lidheni atë
me njësinë e jashtme.
8. Izoloni të gjithë tubin, përfshirë valvulat e njësisë
së jashtme.
9. Hapni valvulat bllokuese të njësisë së jashtme për
të nisur qarkullimin e agjentit ftohës ndërmjet njësisë
së brendshme dhe asaj të jashtme.
KUJDES
Kontrolloni për t'u siguruar që nuk ka rrjedhje të agjentit
ftohës pasi të keni përfunduar instalimin. Nëse ka
rrjedhje të agjentit ftohës, ajrosni menjëherë ambientin
dhe zbrazni sistemin (sipas seksionit të këtij manuali
për zbrazjen e ajrit).
SQ-14
