7. INSTALIMET ELEKTRIKE
Tabela 7.1: Rajone të tjera
Rryma nominale
e pajisjes (A)
Zona nominale
ndër-sektoriale (mm²)
< 6 0,75
6 - 10 1
10 - 16 1,5
16 - 25 2,5
25- 32 4
32 - 45 6
b. Duke përdorur një zhveshës teli, prini shtresën prej
gome nga fundet e telit të sinjalit duke e zhveshur
telin deri në gjatësinë 15 cm (5,9").
c. Hiqni izolantin nga fundet e telit.
d. Duke përdorur një çelës telash, ngjishni dhëmbëzat
në formë "U" në skajet e telave.
SHËNIM: Ndërkohë që lidhni telat, ndiqni me përpikëri
skicën e lidhjeve (gjendet brenda kapakut të kutisë
elektrike).

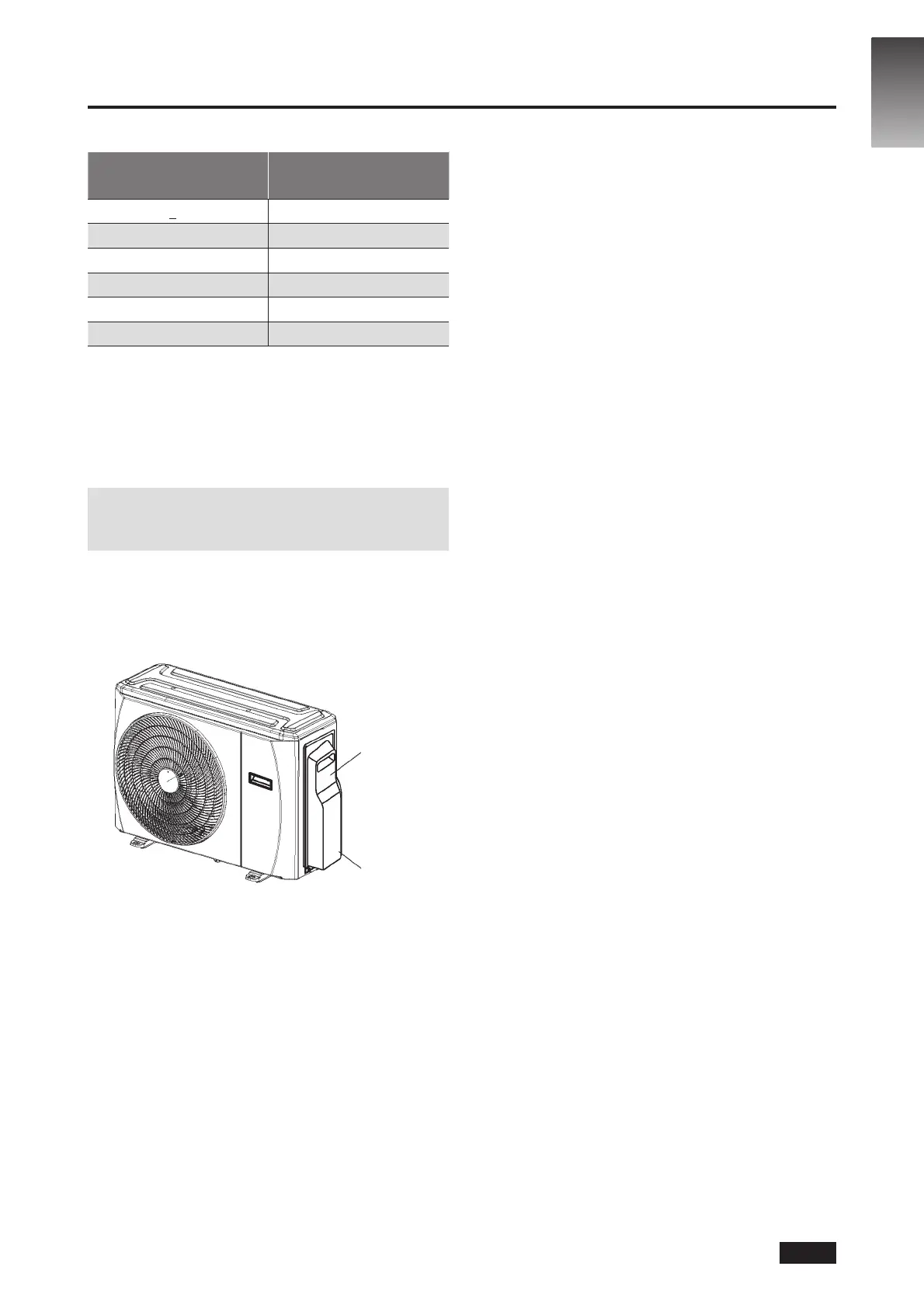

2. Hiqni kapakun elektrik të njësisë së jashtme.
Nëse nuk ka kapak mbi njësinë e jashtme,
zhvidhosni bulonat nga paneli i mirëmbajtjes
dhe hiqni panelin mbrojtës.
(Shih gurën 8.1)
Kapaku
Vida
Fig. 7.1
3. Lidhni dhëmbëzat në formë "U" me
terminalin. Çiftoni ngjyrat/etiketat e telave
me etiketat në bllokun e terminaleve dhe
vidhosni fort dhëmbëzat në formë "U"
të secilit tel me terminalin përkatës.
4. Fiksoni kabllon me një ksues të posaçëm.
5. Izoloni telat e papërdorur me izolant
të përshtatshëm. Mbajini ato larg pjesëve
elektrike ose metalike.
6. Rivendosni kapakun e kutisë së kontrollit
elektrik.
SQ-16
