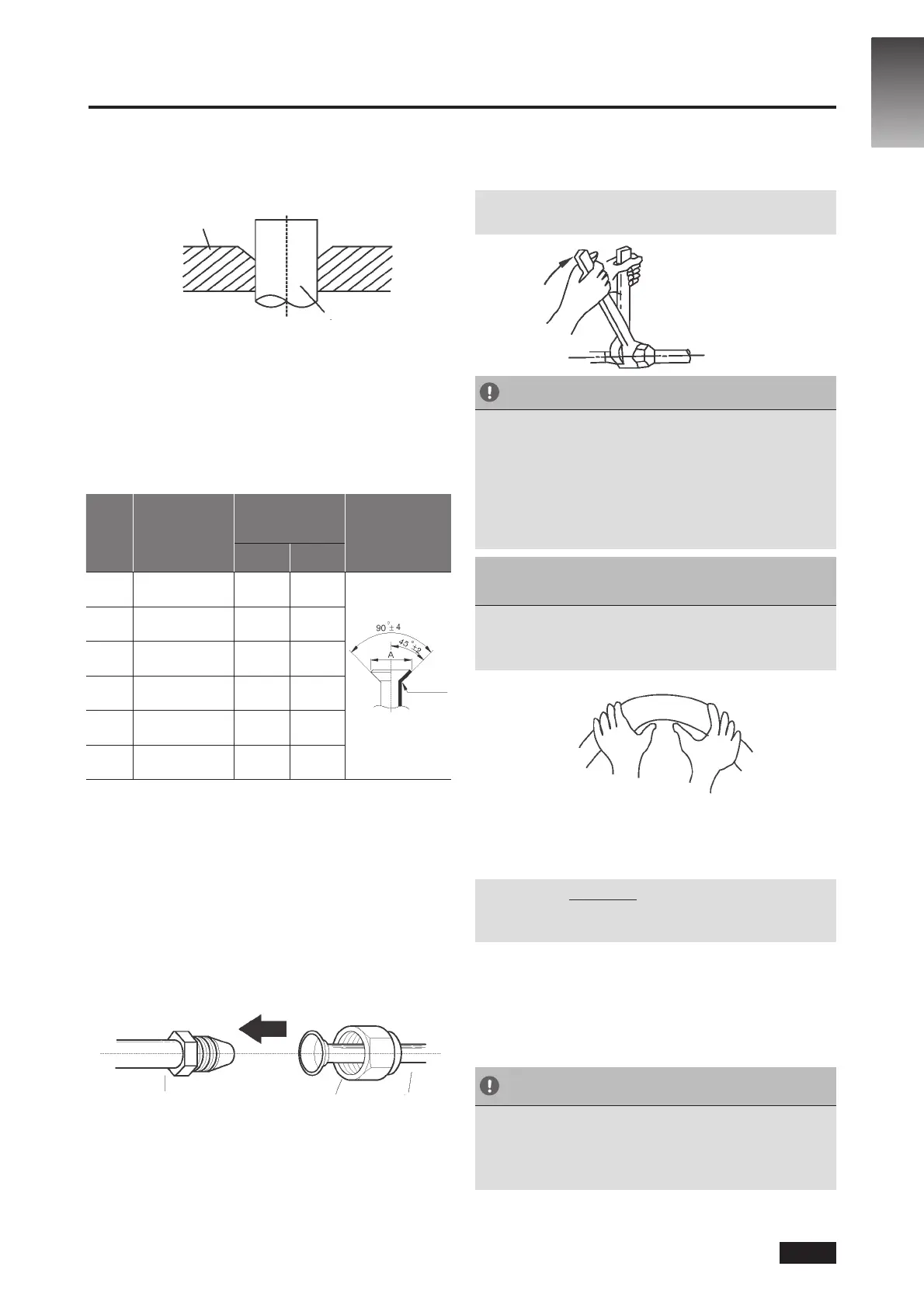

6. POVEZIVANJE CEVI ZA RASHLADNO SREDSTVO
4. Uklonite PVC traku sa krajeva cevi kada budete
spremni da obradite ivice.
5. Pričvrstite šablon za obradu ivica na kraj cevi.
Cev mora da viri van šablona za obradu ivice cevi.
Šablon za obradu ivice cevi
Cev
Sl. 6.4
6. Postavite alatku za obradu ivica cevi na dodatak.
7. Okrećite dršku alatke za obradu ivice cevi u smeru
kazaljke na satu sve dok ne obradite čitavu ivicu.
Obradite ivicu cevi prema dimenzijama navedenim
u tabeli 6.1.
Tabela 6.1: DUŽINA CEVI IZNAD ŠABLONA
ZA OBRADU IVICE CEVI
Prečnik
cevi
Sila
zatezanja
Dimenzije obrađene
cevi (A)
(jedinica: mm)
Oblik
obrađene ivice
Min. Maks.
Ø 6,4
14,2–17,2 Nm
(144–176 kgf/cm)
8,3 8,3
R0,4~0,8
Sl. 6.5
Ø 9,5
32,7–39,9 Nm
(333–407 kgf/cm)
12,4 12,4
Ø 12,7
49,5–60,3 Nm
(504–616 kgf/cm)
15,4 15,8
Ø 15,9
61,8–75,4 Nm
(630–770 kgf/cm)
18,6 19
Ø 19,1
97,2–118,6 Nm
(990–1210 kgf/cm)
22,9 23,3
Ø 22
109,5–133,7 Nm
(1117–1364 kgf/cm)
27 27,3
8. Uklonite alatku i šablon za obradu ivice cevi.
Proverite da li na ivici cevi ima pukotina
i da li je ravnomerno obrađena.
Korak 4: Povežite cevi
Prvo povežite bakarne cevi sa unutrašnjom
jedinicom, pa ih zatim povežite sa spoljašnjom
jedinicom. Prvo bi trebalo da povežete cev
niskog pritiska, a zatim i cev visokog pritiska.
1. Kada postavljate matice sa ivicama, nanesite
tanak sloj rashladnog ulja na obrađene ivice cevi.
2. Poravnajte središta dve cevi koje ćete povezati.
Cevi unutrašnje jedinice
Matica sa ivicama
Cev
Sl. 6.6
3. Rukom zategnite maticu sa ivicama što je moguće
više.
4. Pritegnite maticu na cev jedinice pomoću ključa.
5. Dok maticu pridržavate ključem, pomoću obrtnog
ključa zategnite maticu u skladu sa vrednostima sile
zatezanja navedenim u tabeli 7.1.
NAPOMENA: Koristite i ključ i obrtni ključ kada
povezujete cevi sa jedinicom ili kada ih uklanjate sa nje.
Sl. 6.7
OPREZ
• Obavezno postavite izolaciju oko cevi.
Ako dodirnete cevi bez izolacionog omotača,
može doći do opekotina ili smrzotina.
• Uverite se da su cevi pravilno povezane.
Ako previše zategnete cevi, možete da oštetite
levkasto proširenje, dok preslabo zatezanje može
dovesti do curenja.
NAPOMENA O MINIMALNOM
POLUPREČNIKU SAVIJANJA
Pažljivo savijte cev po sredini u skladu sa dijagramom
u nastavku. NEMOJTE da savijete cev više od 90°
ili više od 3 puta.
Savijte cev palcem
Sl. 6.8
min. poluprečnik 10 cm (3,9”)
6. Kada povežete bakarne cevi sa unutrašnjom
jedinicom, oblepite kabl za napajanje, signalni kabl
i cevi lepljivom trakom.
NAPOMENA: NEMOJTE da ukrstite signalni kabl sa
ostalim žicama. Kada oblepljujete kablove, vodite računa
o tome da se signalni kabl ne ukršta sa drugim žicama.
7. Provucite ovu cev kroz zid i priključite je na
spoljašnju jedinicu.
8. Izolujte sve cevi, uključujući i spoljašnju jedinicu.
9. Otvorite ventile za zatvaranje na spoljašnjoj jedinici
da biste pokrenuli cirkulaciju rashladnog sredstva
između unutrašnje i spoljašnje jedinice.
OPREZ
Proverite da li rashladno sredstvo curi nakon završetka
ugradnje. Ako ima curenja, smesta provetrite mesto
ugradnje i ispraznite sistem (pogledajte poglavlje
o pražnjenju vazduha u priručniku).
