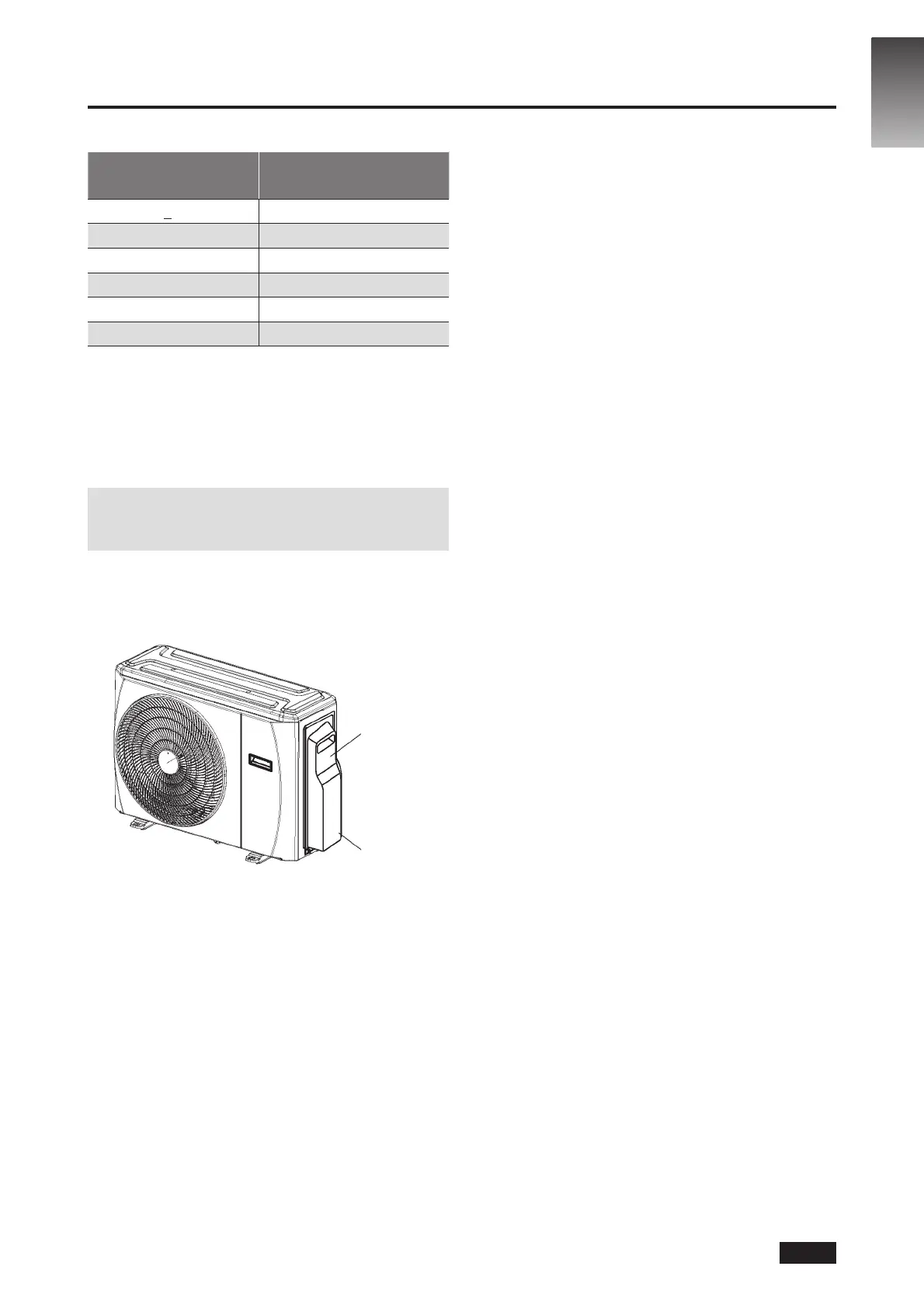

7. OŽIČAVANJE
Tabela 7.1: Druge regije
Nazivna struja uređaja
(A)
Nazivna površina poprečnog
presjeka (mm²)
< 6 0,75
6 – 10 1
10 – 16 1,5
16 – 25 2,5
25 – 32 4
32 – 45 6
b. Kliještima za skidanje izolacije skinite gumenu
zaštitu s 15 cm (5.9”) žice na oba kraja signalnog
kabla.
c. Skinite izolaciju s krajeva žica.
d. Kliještima za kablovske stopice stegnite stopice
na krajeve žica.
NAPOMENA: Prilikom povezivanja žica strogo
se pridržavajte sheme ožičavanja (nalazi se na
unutrašnjoj strani poklopca priključne kutije).
2. Uklonite poklopac priključne kutije vanjske
jedinice. Ako nema poklopca na vanjskoj
jedinici, skinite vijke sa servisnog poklopca
i uklonite zaštitnu ploču. (pogledajte sl. 8.1)
Poklopac
Vijak
Sl. 7.1
3. Čvrsto priključite stopice svih žica na
odgovarajue priključke priključnog bloka
uz obraanje pažnje da boje/oznake žica
moraju odgovarati oznakama na priključnom
bloku.
4. Stegnite kabl određenom stezaljkom za kabl.
5. Neupotrijebljene žice izolirajte izolacijskom
trakom. Držite ih dalje od metalnih ili dijelova
pod naponom.
6. Ponovo postavite poklopac priključne kutije.
BS-16
