BS-19
Jedan-pet modeli:

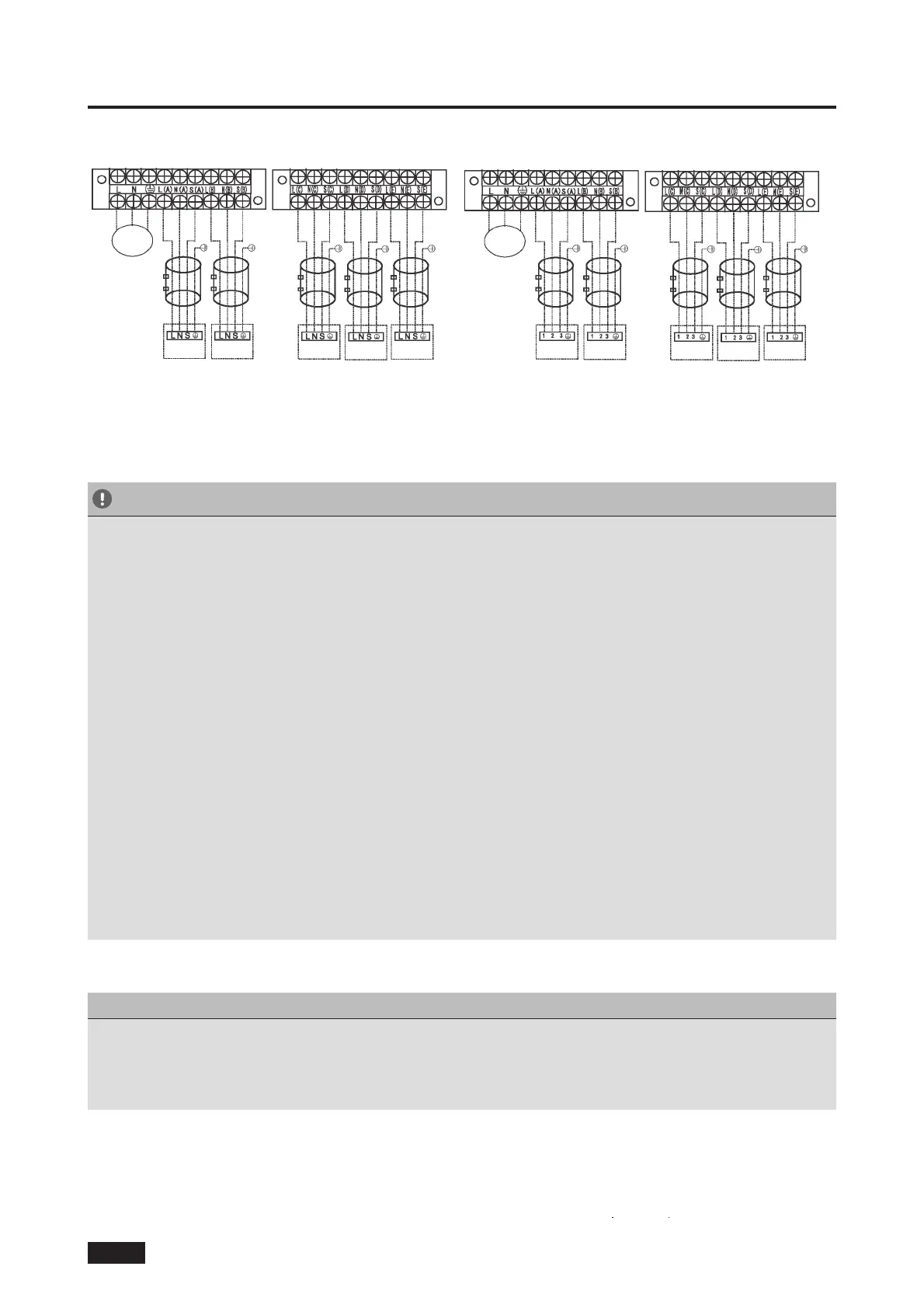

7. OŽIČAVANJE
Model BModel A
NAPAJANJE
PREMA A PREMA B
PREMA C
PREMA D
PREMA E
NAPAJANJE
PREMA A PREMA B
PREMA C
PREMA D
PREMA E
OPREZ
Nakon potvrđenja naprijed navedenih uvjeta izvršite ožičavanje uz pridržavanje sljedeih
uputa:
•
Uvijek imajte na raspolaganju zasebni strujni krug za klima uređaj. Uvijek se pridržavajte
sheme ožičavanja na unutrašnjoj strani poklopca priključne kutije.
•
Vijci koji pričvršuju kablove u kuištima električne opreme mogu se olabaviti za vrijeme
transporta. Provjerite da li su vijci pritegnuti jer otpušteni vijci mogu uzrokovati progorenje
žice.
•
Provjerite specikacije izvora napajanja.
•
Uvjerite se da je snaga električnog napajanja dovoljna.
•
Uvjerite se da je startni napon vei od 90 posto nazivnog napona na tipskoj pločici.
•
Uvjerite se da je debljina kabla u skladu sa specikacijama izvora napona.
•
U vlažnim područjima uvijek instalirajte FID zaštitnu sklopku.
•
Mogue posljedice pada napona: vibracija magnetnog prekidača, ošteenje kontaktne
tačke, kvar osigurača i ometanje normalnog rada uređaja.
•
Prekidač i sklopka izvora napajanja moraju biti ksno izvedeni. Između kontakata svakog
aktivnog provodnika (faza) mora biti minimalan razmak od 3 mm.
• Prije radova na priključcima moraju se odvojiti svi izvori napajanja.
NAPOMENA O SPECIFIKACIJAMA OSIGURAČA:
(primjenjuje se na jedinice samo za R32 rashladno sredstvo.)
1. Specikacija osigurača spoljašnje jedinice je T20A/250VAC(za <24000Btu/h jedinica), T30A/250VAC(za
>24000Btu/h jedinica)
2. Osigurač je keramički
