CBE PC320-ST - Verteilungsmodul Ds300-St; Sicherungen

4) 20A Sicherung für die Versorgung der
Lichtgruppe “A”.
6) 30A Sicherung für die Versorgung des 12V-
AES- u. Absorberkühlschrankes. Bei
ausgeschaltetem Motor geht der
Absorberkühlschrank automatisch aus.
5) 20A Sicherung für die Versorgung der
Lichtgruppe “B”.
Vorzeltlichtes.
3) 10A Sicherung für die Versorgung der
Heizung/Boiler.
7) 20A Sicherung für die Aux-Versorgung
(Solarladeregler), sie hängt direkt von B2 ab.
2) 10A Sicherung für die Versorgung der
Wasserpumpe.
1) 5A Sicherung für die Versorgung des
AUX
B
1
3 5 7 9
2
4 6 8
-B2 +B2 +B1
1 2 3 4
1 2
1
9
8
16
19
17
11
18
14
15
13
2221
20
12
10
1 A6
1 B6

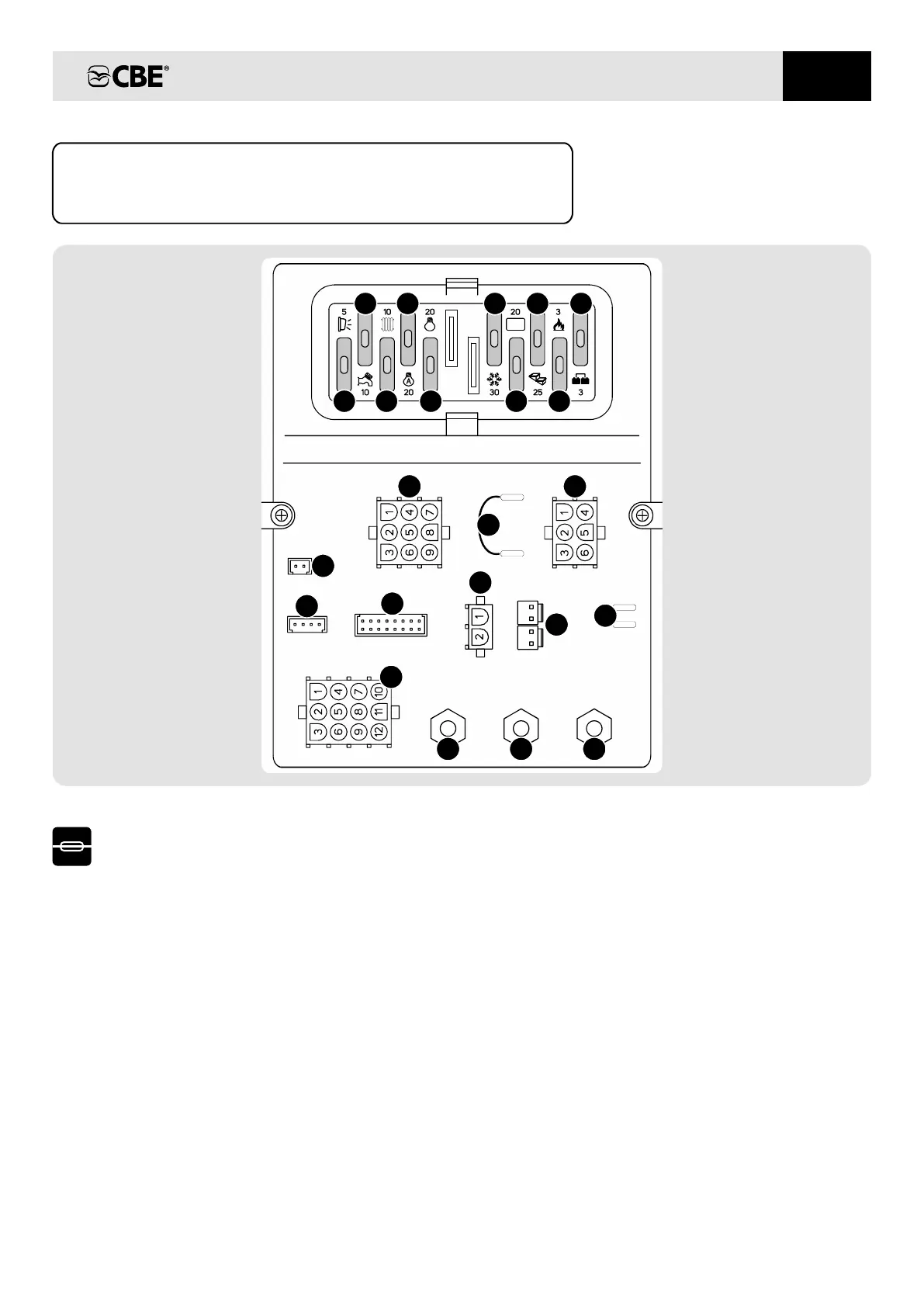

VERTEILUNGSMODUL “DS300 ”-ST
SICHERUNGEN
11) Das ist eine Brücke, die das
Absorberkühlschrank-Relais ausschließt; sie
dient, um den AES Kühlschrank direkt an B2
anzuschließen.
12) Simuliertes D+ Lichtmaschine Ausgang, die
die elektrische Trittstufe, den AES-
Kühlschrank, das elektrische Abflußventil und
die Einfahrt von der elektrischen Antenne
steuert.
9) 3A Sicherung für die Gasversorgung
(Kühlschrank, Küche, Boiler-Ventil u.s.w.). Sie
hängt direkt von B2 ab.
10) 3A Sicherung für den Schutz des Ausgangs
“simuliertes D+”.
8) 25A Sicherung für die Versorgung der
elektrischen Trittstufe, sie hängt direkt von B2
ab.
