CDVI CBB - Montage

FR
CBB
Digicode
®
grée - Touches braille
MANUEL D’INSTALLATION
3
cdvi.com
cdvigroup.com

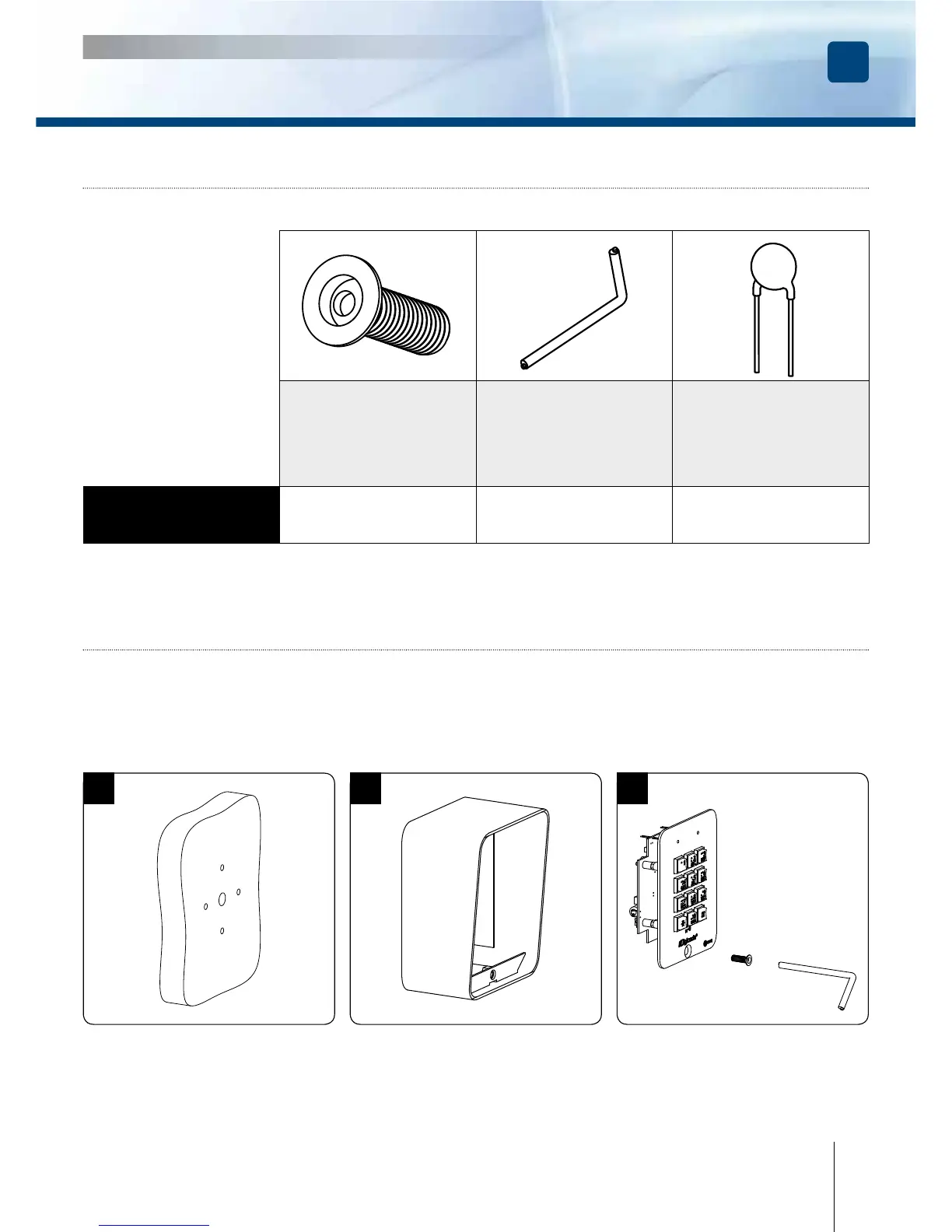

3] KIT DE MONTAGE
Vis DIAX
®
à tête fraisée
(M5x16)
Clé mâle coudée
pour vis DIAX
®
(Outil ODIAX)
Varistance
05D 680K
CBB
1 1 1
4] MONTAGE
Aprèsavoirvériéquelekitdemontageestcomplet,vousallezpouvoirprocéderàl’installation
naleduproduit.Réunissezlematérielapproprié(Perçeuse,tournevis,mètre,...)etsuivez
lesrecommandationsdemontageduCBB.
A l’aide du CBB, prenez les marques
et percez les 4 trous de fixation ainsi
que l’ouverture pour le passage
du câble électrique destiné au clavier.
1
Fixez le fond du CBB sur le support
de votre choix, passez le câble
électrique du CBB dans son ouverture.
2
Bloquez le CBB sur son support
par l’intermédiaire de la vis DIAX à tête
fraisée et de son outil spécifi que
(clé mâle coudée).
3
