56
ПАРАМЕТРЫ СВАРКИ
В таблице 3 приводятся некоторые общие указания для
выбора электрода в зависимости от свариваемой
толщины.
В таблице приводятся значения тока для использования с
соответствующими электродами для сварки обычной и
низколегированной стали. Эти данные всего лишь
ориентировочны; для точного выбора соблюдайте
указания производителей электродов.
Используемый ток зависит от положений сварки, типа шва
и растет с увеличением толщины и размеров детали.
Значение силы тока, используемое для различных типов
сварки, в диапазоне регулирования, приведенном в
таблице 4:
• Высокое для сварных швов на плоскости, на плоскости
фронтальных и восходящих по вертикали;
• Среднее для сварных швов над головой;
• Низкое для нисходящей сварки по вертикали и для
соединения подогретых деталей небольших размеров.
Указание, достаточно приблизительное, по среднему току
для использования при сварке электродами для
нормальной стали, дается следующей формулой:
I = 50 x (Øe – 1)
где :
I = сила сварочного тока
Øe = диаметр электрода
Пример:
Диаметр электрода 4 мм
I = 50 x (4 –1) = 50 x 3 = 150A

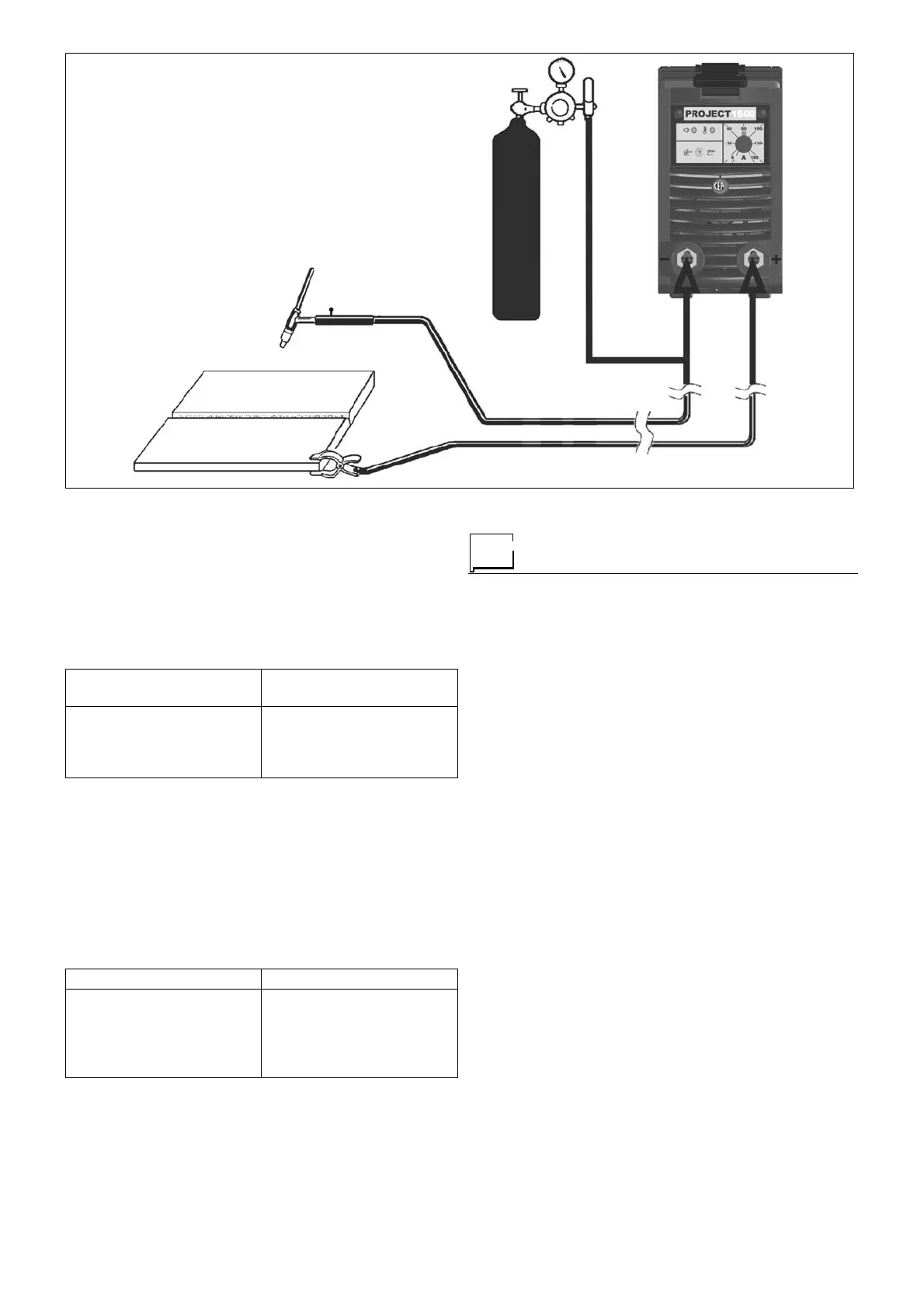

Сварка TIG (Рис. C)
При сварке TIG металл свариваемых деталей плавится
дугой, зажигаемой вольфрамовым электродом.
Флюс и электрод защищаются газом (аргоном). Этот вид
сварки подходит для сварки тонких листов и когда
требуется повышенное качество.
1) Подключение сварочных кабелей:
• Подсоедините трубу газа с одной стороны к штуцеру
для газа на горелке TIG, а с другой – к газовому
баллону с аргоном и откройте его.
• При выключенном аппарате:
- Подсоедините кабель массы к быстрому
соединителю, обозначенному символом + (плюс).
- Подсоедините соответствующий зажим массы к
свариваемой детали или к опоре детали в зоне,
свободной от ржавчины, краски и пластичной
смазки.
- Подсоедините силовой кабель горелки TIG к
быстрому соединителю, обозначенному символом -
(минус).
2) Отрегулируйте сварочный ток потенциометром (Поз. 3,
Рис. A).
3) Установите переключатель процесса (Поз. 6, Рис. A) в
положение TIG (рычажок переключателя влево).
4) Включите сварочный аппарат, устанавливая сетевой
выключатель в поз. 1 (Поз. 7, Рис. A).
5) Включение белого светодиода (Поз. 1, Рис. A)
указывает, что сварочный аппарат находится под
напряжением и готов к работе.
6) Отрегулируйте расход газа, поворачивая вручную
клапан на горелке TIG.
7) Функция “Lift“ вызывает зажигание дуги при контакте,
а затем отводе электрода горелки TIG от свариваемой
детали (см. Рис. D).
8) Выполните дуговую сварку в среде инертного газа.
СВАРИВАЕМАЯ ДЕТАЛЬ
Свариваемая деталь для снижения электромагнитной
эмиссии должна всегда быть подключена к заземлению.
Однако необходимо внимательно следить за тем, чтобы
подключение заземления свариваемой детали не
повышало риск травмы эксплуатационника или
повреждения другого электрооборудования.
Таблица 3
СВАРИВАЕМАЯ ТОЛЩИНА
(мм)
Ø ЭЛЕКТРОДА (мм)
1,5 ÷ 3
3 ÷ 5
5 ÷ 12
>= 12
2
2,5
3,25
4
Таблица 4
Ø ЭЛЕКТРОДА (мм) ТОК (A)
1,6
2
2,5
3,25
4
30 ÷ 60
40 ÷ 75
60 ÷ 110
95 ÷ 140
140 ÷ 190
Рис. C
2000HA29
