24
• Después de la prueba final, la soldadora se conecta
a la tensión indicada en el cable de alimentación.

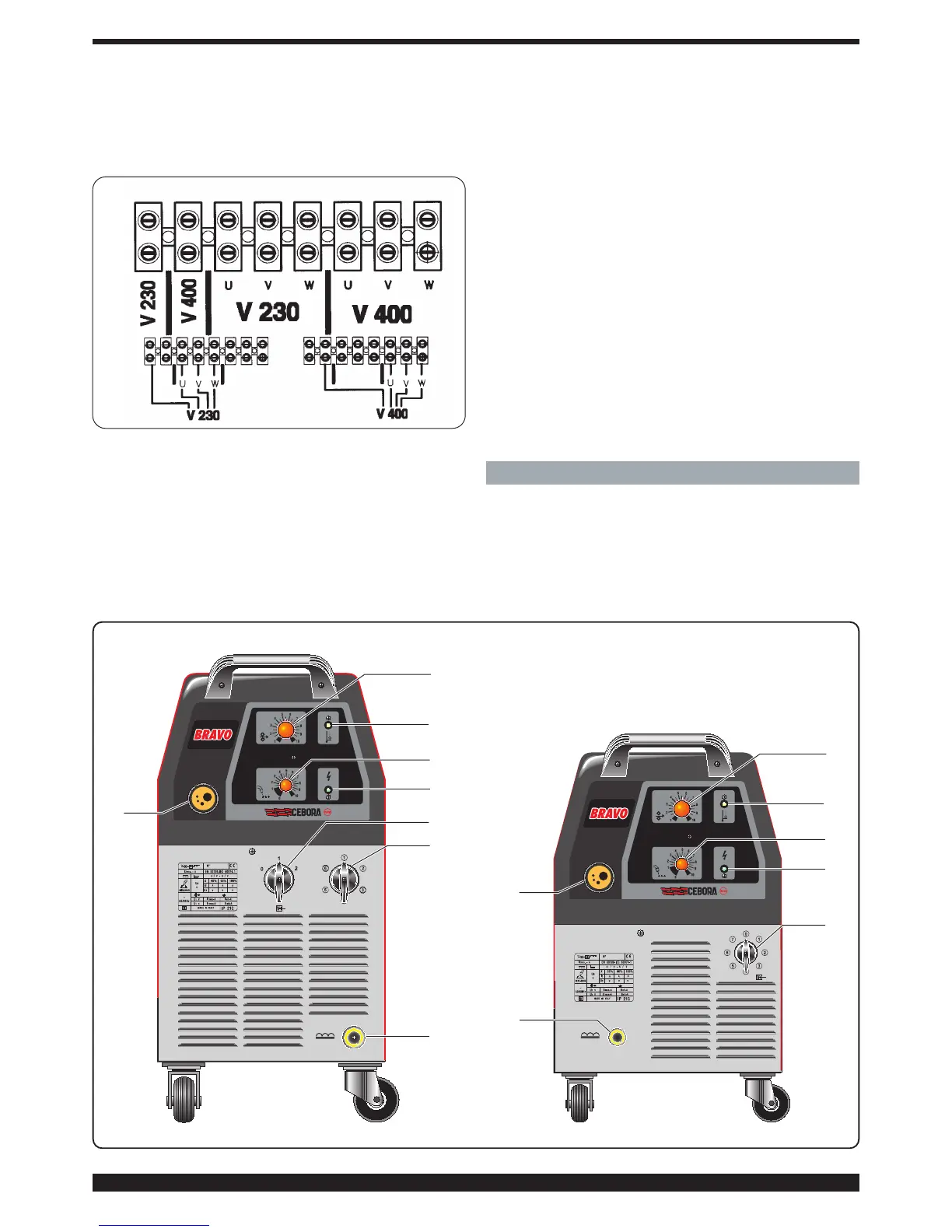

• Para cambiar la tensión de alimentación, quitar el
lateral derecho y disponer las conexiones del tablero
de bornes cambia-tensión como se indica en la figura.
La tensión de alimentación, en los generadores
monofásicos, no puede ser cambiada.
• No utilizar la soldadora sin tapa o sin los paneles late-
rales por evidentes razones de seguridad y para no alte-
rar las condiciones de enfriamiento de los componentes
internos.
• Aplicar al cable de alimentación una clavija adecuada a
la corriente absorbida.
• Conectar el conductor amarillo-verde del cable de red
de la máquina a una buena toma de tierra.
3.3 CONEXIONES EXTERNAS
3.3.1 Conexión de la pinza de masa.
• Conectar el terminal del cable masa a la toma de la sol-
dadora y conectar el borne de masa a la pieza por soldar.
3.3.2 Colocación de la bombona y conexión del tubo
de gas
• Colocar la bombona en el porta bombona de la solda-
dora, sujetándola, con las correas en dotación, al tablero
posterior de la máquina.
• La bombona no deberá colocarse por encima de
1,65m (art. 590-591-593) y 1m (574-575), para no crear
situaciones de peligro.
• Controlar periódicamente el estado de desgaste de las
correas, y si fuese necesario pedir el repuesto.
• La bombona deberá ser dotada de un reductor de pre-
sión con flujómetro.
• Solo después de haber colocado la bombona, conectar
el tubo de gas que sale del tablero posterior de la máqui-
na, al reductor de presión.
• Ajustar el flujo del gas a aproximadamente 10/12
litros/minuto.
4 DESCRIPCIÓN DE LOS MANDOS
4.1 MANDOS EN EL FRONTAL DEL APARATO.
A-Manecilla de regulación.
Con esta manecilla se ajusta el tiempo de soldadura por
puntos. Presionando el pulsador de la antorcha la máqui-
na empieza a soldar, la duración del tiempo de soldadu-
Fig. 3
D
C
A
B
E
F
G
H
D
C
A
B
E
G
H
fig. 2
