sion till nätkabeln, om sådan saknas. Kontrollera att den
gulgröna ledaren är ansluten till jordstiftet.
Dimensionen på den termomagnetiska brytaren och säk-
ringarna som är placerade i serie med elmatningen måste
vara lika med eller större än strömmen I1 max. som för-
brukas av maskinen.
3.1 UPPSTÄLLNING

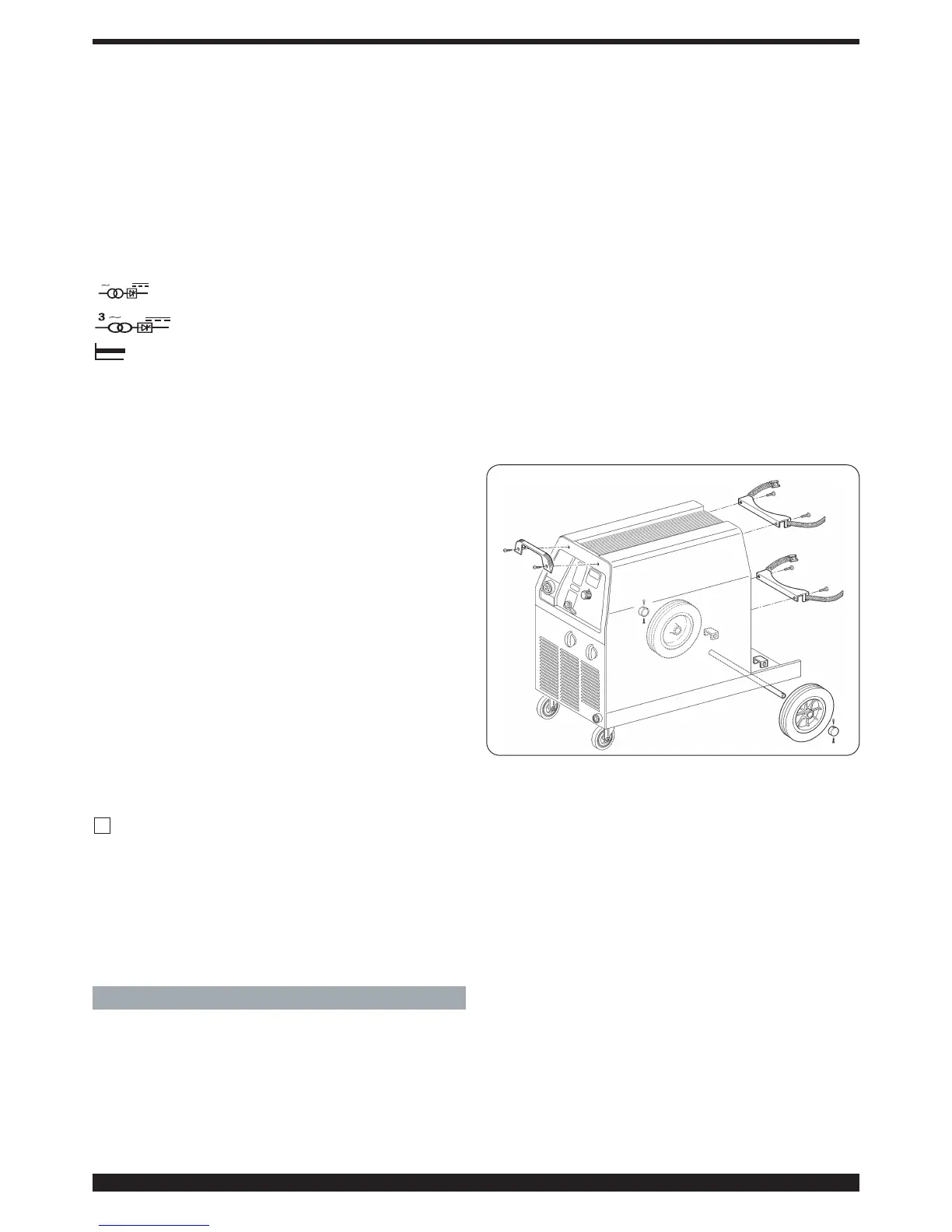

Montera handtaget, hjulen och de två gasflaskehållarna.
Lyft inte svetsen i handtaget.
Anslut svetsen i ett välventilerat utrymme.
Damm, smuts eller andra främmande föremål som kan
komma in i svetsen, kan äventyra dess ventilation och
således även dess drift.
De inre delarna måste hållas rena med hänsyn till miljö-
och driftförhållandena. Rengöring görs med torr och ren
tryckluft. Var försiktig så att du inte skadar maskinen.
Dra ut kontakten från eluttaget innan ingrepp görs inuti
svetsen.
Alla ingrepp inuti svetsen ska göras av kvalificerad
personal.
3.2 INRE ANSLUTNINGAR
• Alla ingrepp inuti svetsen ska göras av kvalificerad
personal.
• Innan Du utför arbeten inuti svetsen, försäkra Dig om att
stickkontakten är uttagen ur eluttaget.
• Efter slutbesiktningen ansluts svetsen till den spän-
ning som anges på nätkabeln.
• För byte av nätspänning, ta bort höger sidokåpa och
utför anslutningarna på kopplingsplinten för spän-
ningsbyte såsom visas i figuren.
Matningsspänningen på enfasgeneratorerna får inte
ändras.
• Använd aldrig svetsen utan kåpa eller sidopaneler av
uppenbara säkerhetsskäl och för att inte reducera kylnin-
gen av de inre komponenterna.
• Använd en stickkontakt till nätkabeln som lämpar sig för
strömförbrukningen.
• Anslut den gul-gröna ledaren på maskinens nätkabel till
ett lämpligt jorduttag.
Kontrollera vid leveransen att inga delar är skadade eller
förstörda. Eventuell reklamation beträffande förluster
eller skador måste köparen göra direkt till speditören.
Vid varje begäran om information om svetsen ber vi
Dig uppge artikel och serienummer.
2.2 TEKNISKA DATA
EN 50199 Svetsen är konstruerad enligt dessa inter-
EN60974.1 nationella normer.
N°. Serienummer som alltid måste anges vid
förfrågningar angående svetsen.
Transformator - enfaslikriktare
Transformator - Trefaslikriktare.
Platt karakteristik.
MIG/MAG. Lämplig för svetsning med kontinuerlig
tråd.
I2 max Okonventionell svetsström.
Max. gränsvärde som kan erhållas vid
svetsning.
U0. Sekundär tomgångsspänning
X. Procentuell intermittensfaktor.
Denna faktor uttrycker antalet procent av
10 minuter som svetsen kan arbeta med
en fast ställd ström utan att förorsaka
överhettning.
I2. Svetsström
U2. Sekundärspänning med svetsströmmen I2
U1. Nominell spänning.
1~ 50/60Hz Enfasström på 50 eller 60 Hz.
3~ 50/60Hz Trefasström på 50 eller 60 Hz.
I1 max Max. strömförbrukning.
I1 eff Max. värde för faktisk strömförbrukning
med hänsyn till driftfaktor.
IP21C Höljets kapslingsklass.
Grad 1 såsom andra siffra innebär att
svetsen inte lämpar sig för arbete
utomhus vid regn.
Tilläggsbokstaven C innebär att maski-
nen är skyddad mot ingrepp med verktyg
(Ø 2,5 mm) på spänningssatta delar i
matningskretsen.
Lämpar sig för arbete i utrymmen med
förhöjd elektrisk fara.
NOTE: Svetsen är vidare konstruerad för arbeten i
utrymmen med föroreningsgrad 3. (Se IEC 664).
2.3 Överhettningsskydd
Maskinen skyddas av en termostat som stoppar maski-
nen om max. temperatur överskrids. I sådant läge fort-
sätter fläkten att gå och lampan C tänds.
3 INSTALLATION
• Installationen av maskinen får endast utföras av
kvalificerad personal.
• Alla anslutningar måste utföras i enlighet med gällan-
de normer och med full respekt för olycksförebyggan-
de lagar.
Kontrollera att matningsspänningen överensstämmer med
värdet på nätkabeln. Anslut en kontakt av lämplig dimen-
S
