Cebora BRAVO - Collegamenti Esterni; Descrizione Comandi

4
• La tensione di alimentazione, sui generatori monofasi,
non può essere cambiata.
• Non utilizzare la saldatrice senza coperchio o i pannelli
laterali per evidenti ragioni di sicurezza e per non alterare le
condizioni di raffreddamento dei componenti interni.
• Applicare al cavo di alimentazione una spina adeguata alla
corrente assorbita.
• Collegare il conduttore giallo-verde del cavo rete della
macchina ad una buona presa di terra.
3.3 COLLEGAMENTI ESTERNI
3.3.1 Connessione della pinza di massa.
• Connettere il terminale del cavo massa alla presa della sal-
datrice e collegare il morsetto di massa al pezzo da saldare.
3.3.2 Posizionamento della bombola e collegamento del
tubo gas
• Posizionare la bombola sul porta bombola della saldatrice,
fissandola, con le cinghie in dotazione, al pannello posterio-
re della macchina.
• La bombola non deve essere più alta di 1,65m (Artt.
590-591-593) e 1m (Artt. 574 e 575), per non creare con-
dizioni di pericolo.
• Controllare periodicamente lo stato di usura delle cinghie,
e se è necessario richiedere il ricambio.
• La bombola deve essere equipaggiata da un riduttore di
pressione comprensivo di flussometro.
• Solo dopo aver posizionato la bombola, collegare il tubo
gas uscente dal pannello posteriore della macchina al ridut-
tore di pressione.
• Regolare il flusso del gas a circa 10/12 litri/minuto.
4 DESCRIZIONE COMANDI
4.1 COMANDI SUL FRONTALE DELL'APPARECCHIO.
A- Manopola di regolazione.
Agendo su questa manopola si regola il tempo di puntatura.
Premendo il pulsante della torcia la macchina inizia a salda-
re, la durata del tempo di puntatura è regolato dalla mano-
pola. Per ricominciare il ciclo è necessario rilasciare e pre-
mere nuovamente il pulsante della torcia.
B- LED di colore verde.
Segnala l'accensione della macchina.
C- LED di colore giallo.
Si accende quando il termostato interrompe il funzionamen-
to della saldatrice.
D-Manopola di regolazione.
Agendo su questa manopola si varia la velocità del filo di sal-
datura.
E- Commutatore.
Accende o spegne la macchina e seleziona le gamme della
tensione di saldatura.
F- Commutatore.
Regola finemente la tensione di saldatura all'interno della
gamma prescelta con il commutatore E.

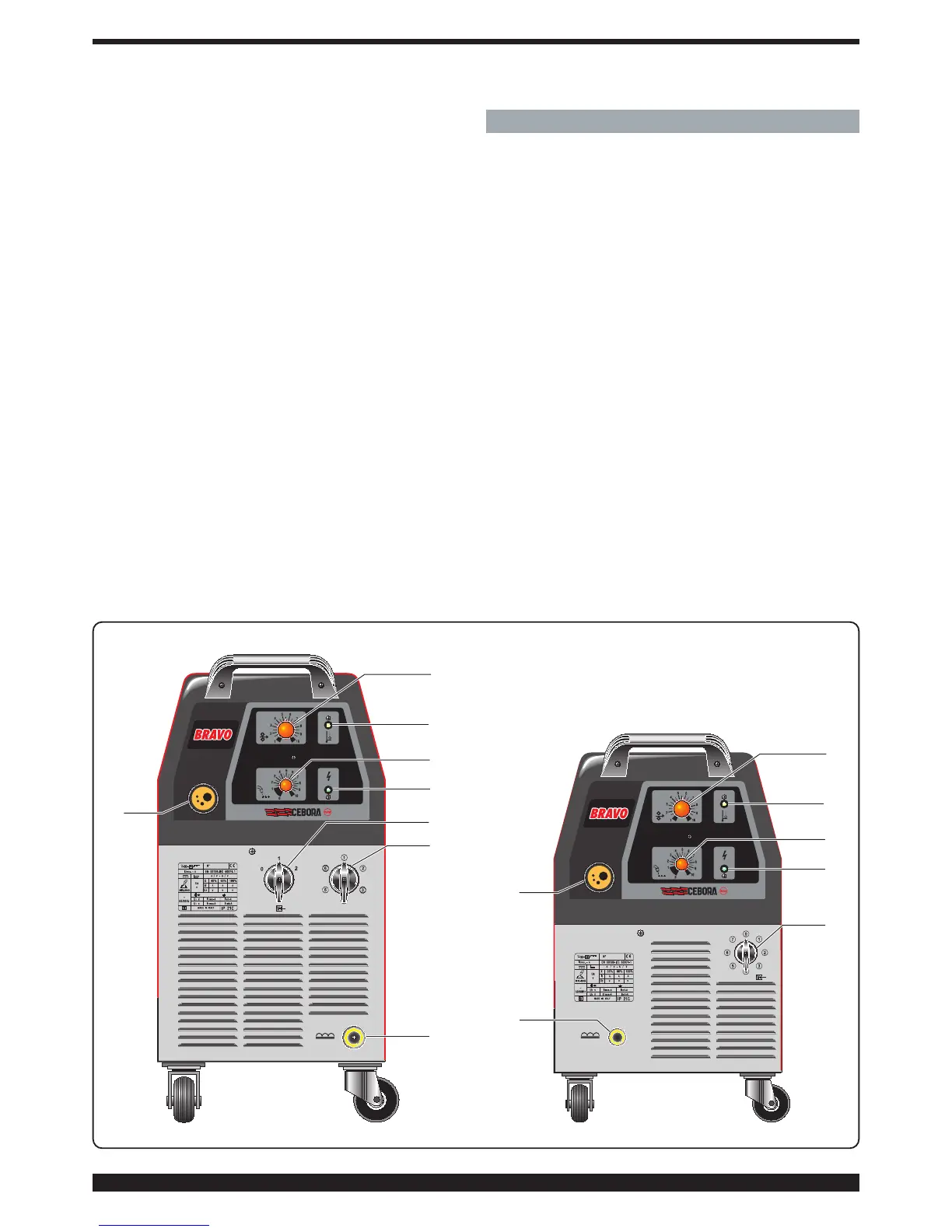

fig.3
D
C
A
B
E
F
G
H
D
C
A
B
E
G
H
