ligada à tensão indicada no cabo de alimentação.

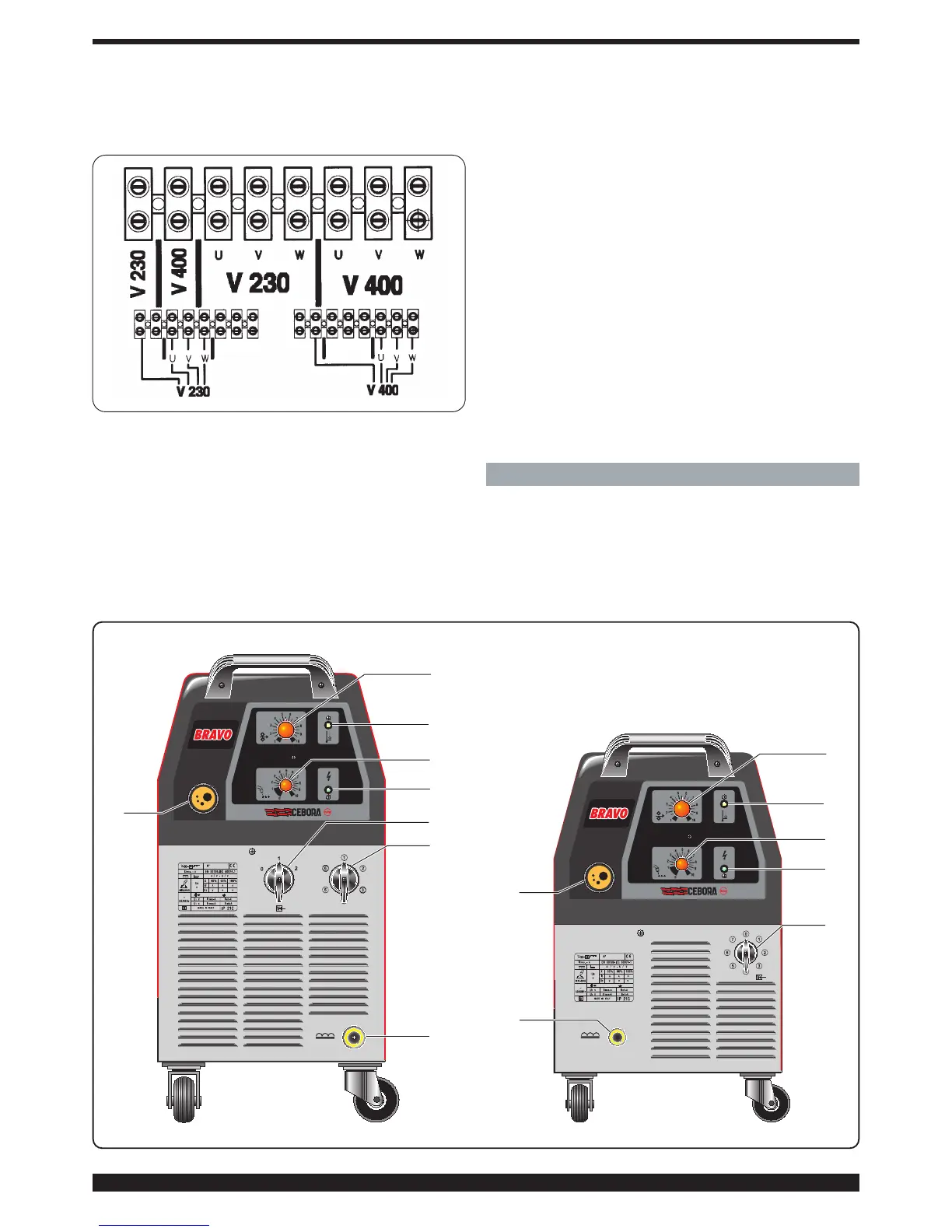

• Para modificar a tensão de alimentação, retirar a
lateral direita e dispor as conexões do bloco de ter-
minais como indicado na figura.
• A tensão de alimentação, nos geradores monofási-
cos, não pode ser modificada.
• Não utilizar a máquina de soldadura sem a tampa ou os
painéis laterais, por óbvias razões de segurança e para
não alterar as condições de refrigeração dos componen-
tes internos.
• Aplicar, ao cabo de alimentação, uma ficha apropriada
à corrente absorvida.
• Ligar o condutor amarelo-verde no cabo da rede da
máquina numa ligação à terra eficiente..
3.3 CONEXÕES EXTERNAS
3.3.1 Conexão da pinça de massa.
• - Ligar o terminal do cabo de massa à tomada da
máquina de soldadura e ligar o alicate de massa à peça
a soldar.
3.3.2 Posicionamento da garrafa e ligação do tubo gás
• Posicionar a garrafa no porta-garrafa da máquina de
soldadura, fixando-a no painel posterior da máquina com
as correias em dotação.
• A garrafa não deve superar 1,65m (Art. 590-591-593)
e 1m (Art. 574-575) de altura, para não criar condições
de perigo.
• Controlar periodicamente o estado de desgaste das
correias e, se necessário, solicitar a troca.
• A garrafa deverá ser equipada por um redutor de
pressão que contém fluxómetro.
• Somente após ter posicionado a garrafa, ligar o tubo
gás de saída do painel posterior da máquina ao redutor
de pressão.
• Regular o fluxo do gás em aprox. 10/12 litros/minuto.
4 DESCRIÇÃO DOS COMANDOS
4.1 COMANDOS NO PAINEL FRONTAL DO
APARELHO.
A- Manípulo de regulação.
Ao agir neste manípulo é possível regular o tempo de
punção. Ao carregar no botão da tocha a máquina
