Cebora BRAVO - Protecção Térmica

28
Ao recebê-lo, controlar se não há partes quebradas ou
avariadas.
Qualquer reclamação por perdas ou danos deve ser
feita pelo comprador ao transportador. Toda vez que
for necessário solicitar informações a respeito da
máquina de soldadura, é preciso indicar o artigo e o
número de matrícula.
2.2 DESCRIÇÃO DOS DADOS TÉCNICOS
EN 50199 A máquina de soldadura foi fabricada de
EN60974.1 acordo com as normas vigentes.
N°. Número de matrícula que deve ser sem-
pre indicado em qualquer pedido que for
feito em relação à máquina de soldadura.
Transformador - rectificadora monofásica
Transformador - rectificador trifásico.
Característica plana.
MIG/MAG. Apropriado para soldadura por fio contí-
nuo.
I2 max Corrente de soldadura não convencional.
O valor representa o limite max. que
pode ser obtido em soldadura.
U0. Tensão a vácuo secundária
X. Factor de serviço percentual.
O factor de serviço exprime a percenta-
gem de 10 minutos em que a máquina de
soldadura pode trabalhar numa determi-
nada corrente sem causar sobreaqueci
mentos.
I2. Corrente de soldadura
U2. Tensão secundária com corrente de
sold.I2
U1. Tensão nominal de alimentação.
1~ 50/60Hz Alimentação monofásica 50 ou então
60 Hz.
3~ 50/60Hz Alimentação trifásica 50 ou então 60 Hz.
I1 max É o valor máximo da corrente absorvida.
I1 ef É o valor máximo da corrente efectiva
absorvida considerando o factor de
serviço.
IP21C Grau de protecção da carcaça.
Grau 1, como segundo número, significa
que este aparelho não é idóneo para tra-
balhar no exterior, debaixo de chuva.
A letra adicional C significa que o aparel
ho está protegido contra o acesso de um
utensílio (diâmetro 2,5mm) nas partes
em tensão do circuito de alimentação.
Idóneo para trabalhar em ambientes com
risco acrescentado.
NOTE: A máquina de soldadura foi fabricada para trabalhar
em ambientes com grau de poluição 3. (Veja IEC664).
2.3 PROTECÇÃO TÉRMICA
Este aparelho é protegido por um termóstato que, caso
as temperaturas admitidas forem superadas, impede o
funcionamento da máquina. Nestas condições o ventila-
dor continua a funcionar e a lâmpada C ilumina-se.
S
1
3 INSTALAÇÃO
• A instalação da máquina deve ser feita por pessoal
qualificado.
• Todas as ligações devem ser feitas conforme as
normas vigentes, no pleno respeito das leis sobre aci-
dentes no trabalho.
Controlar que a tensão de alimentação corresponda ao
valor indicado no cabo da rede. Se não estiver já monta-
da, ligar uma ficha de capacidade adequada ao cabo de
alimentação certificando-se que o condutor
amarelo/verde esteja ligado ao pino de encaixe de terra.
A capacidade do interruptor magnetotérmico ou dos fusí-
veis, em série na alimentação, deve ser igual à corrente
I1 max. absorvida pela máquina.
3.1 ACONDICIONAMENTO
Montar a pega, as rodas e os dois apoios garrafa.
A pega não deve ser usada para suspender a máqui-
na de soldadura.
Colocar a máquina de soldadura em ambiente ventilado.
Poeira, sujidade ou qualquer outra partícula estranha que
possa entrar na máquina de soldadura poderá comprome-
ter a ventilação e, portanto, o seu bom funcionamento.
É, portanto, necessário manter as partes internas limpas,
levando em conta o meio ambiente em que a máquina se
encontra e as condições de uso da mesma. A limpeza
deverá ser feita com um jacto de ar seco e limpo, cui-
dando para não danificar a máquina.
Antes de operar no interior da máquina de soldadura,
retire a ficha da rede de alimentação.
Qualquer intervenção efectuada no interior da máqui-
na de soldadura deverá ser feita por pessoal qualifi-
cado.
3.2 CONEXÕES INTERNAS
Qualquer intervenção efectuada no interior da máqui-
na de soldadura deverá ser feita por pessoal qualifi-
cado.
• Antes de operar no interior da máquina de soldadura,
certificar-se que a ficha esteja desconectada da rede de
alimentação.
• Após a inspecção final, a máquina de soldadura é

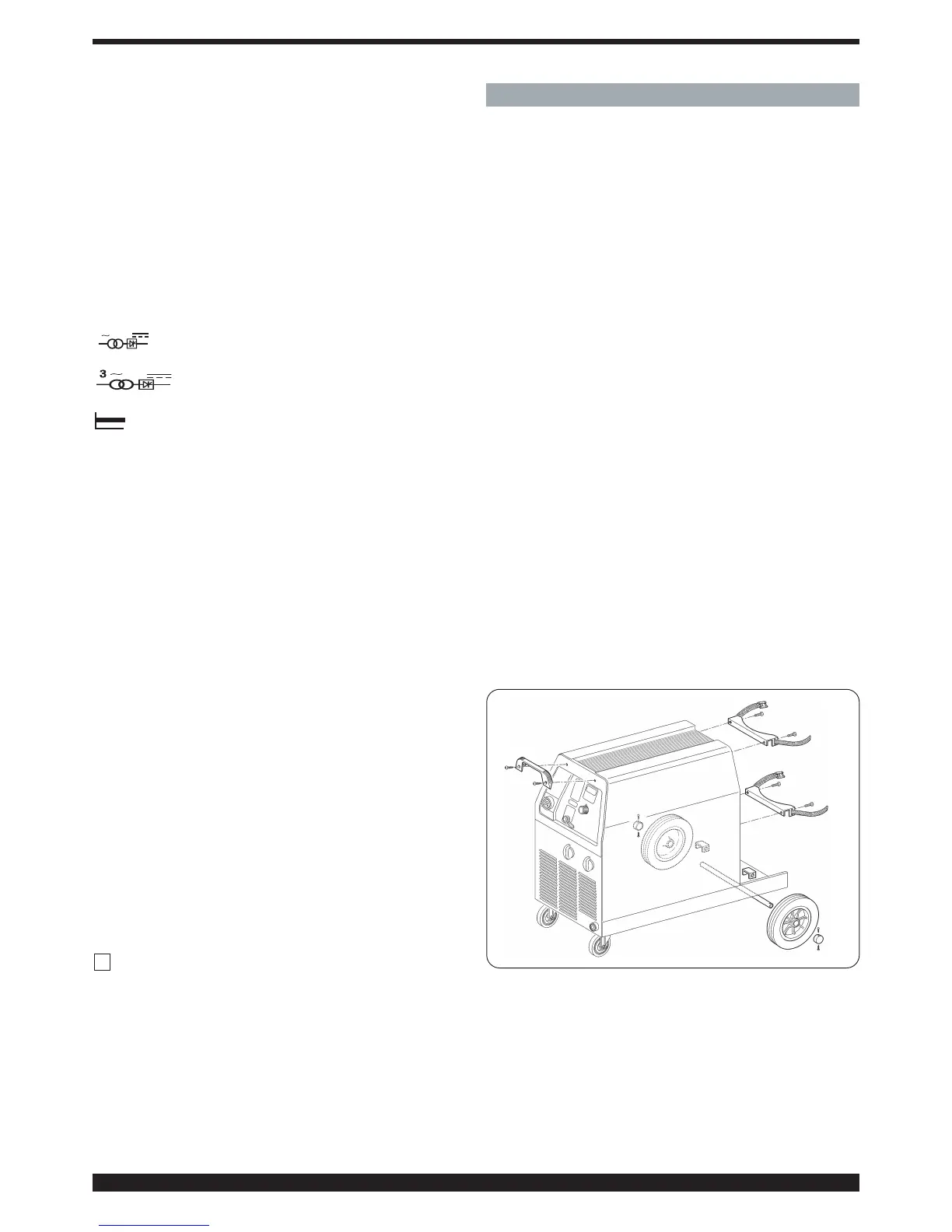

fig. 1
