39
3.3 EKSTERNE FORBINDELSER
3.3.1 Tilslutning af jordforbindelsestangen.
• Tilslut stelkablets terminal til svejsemaskinens stikkon-
takt, og fastgør stelklemmen til svejseemnet.
3.3.2 Placering af flasken og forbindelse til gasslan-
gen
• Placér flasken på svejsemaskinens flaskeholder, og fastgør
den til maskinens bagpanel v.h.a. de medfølgende remme.
• Flasken må ikke være højere end 1,65 m (Art.590-591-
593) og 1m (574-575), for ikke at skabe farlige tilstande.
• Kontrollér jævnligt remmenes slidtilstand, og bestil nye
remme ved behov.
• Flasken skal udstyres med en trykreduktionsventil og et
flowmeter.
• Gasslangen, der kommer fra bagpanelet på maskinen, skal
først tilsluttes til trykreduktionsventilen efter at flasken er ble-
vet placeret.
• Gasstrømningen skal indstilles på cirka 10/12 liter i
minuttet.

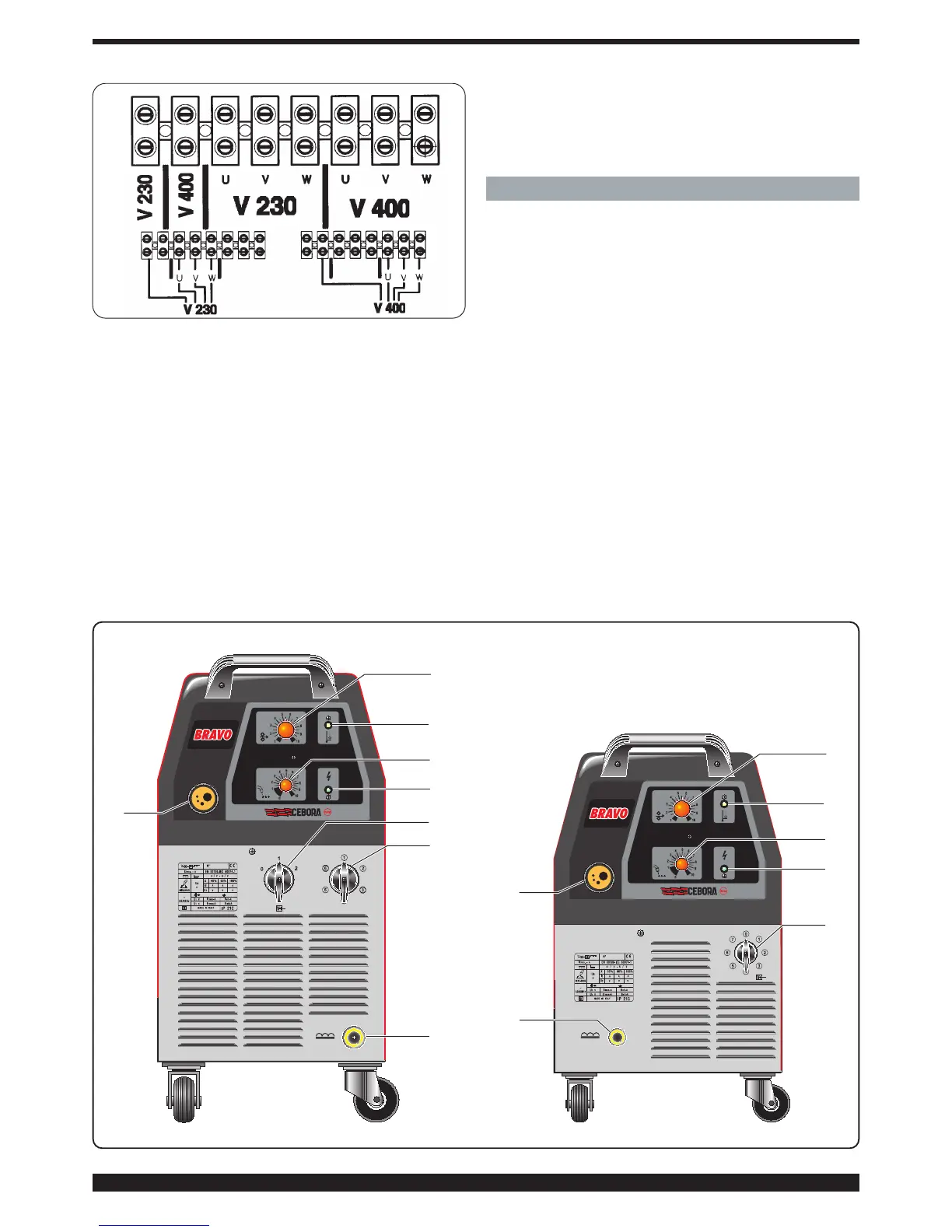

4 BESKRIVELSE AF BETJENINGSORGANER
A- Indstillingsknap.
Ved hjælp af denne knap indstilles punktsvejsetiden. Når
der trykkes på svejsepistolens knap, begynder maskinen
at svejse; varigheden af punktsvejsetiden indstilles med
knappen. For at fortsætte cyklussen skal man slippe svej-
sepistolens knap og derefter trykke igen.
B- Grøn lysdiode.
Denne lampe tilkendegiver, at maskinen er tændt.
C- Gul lysdiode.
Tændes når termostaten afbryder svejsemaskinens funk-
tion.
D-Indstillingsknap.
Ved indstilling på denne knap ændres svejsetrådens
hastighed.
E - Omskifter.
Tænder og slukker maskinen, og vælger områderne for
svejsespændingen.
Fig. 3
D
C
A
B
E
F
G
H
D
C
A
B
E
G
H
fig. 2
