Chamberlain 3112EM FS2 - Instalar el Carro

11
Tope temporal
con destornillador
Espiga
roscada
Tuerca exterior
5/16"-18
Tuerca interior
5/16"-18
Carro
Carro
Arandela
5/16"
Arandela
5/16"
Tuerca
5/16"-18
Perno hexagonal
para del carro
Perno hexagonal
5/16"-18x7/8"
Espiga
roscada
Arandela 5/16"
Tuerca exterior
5/16"-18
Tuerca interior
5/16"-18
Arandela
5/16"
Tuerca interior
5/16"-18
Ménsula
Carro
Tuerca
5/16"-18
Arandela
5/16"
Perno hexagonal
5/16"-18x7/8"
ESTAS PIEZAS SE MUESTRAN
EN SU TAMAÑO REAL
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO REAL
ENSAMBLADO PASO 2
Solamente para puertas seccionales y de una
sola pieza con rieles

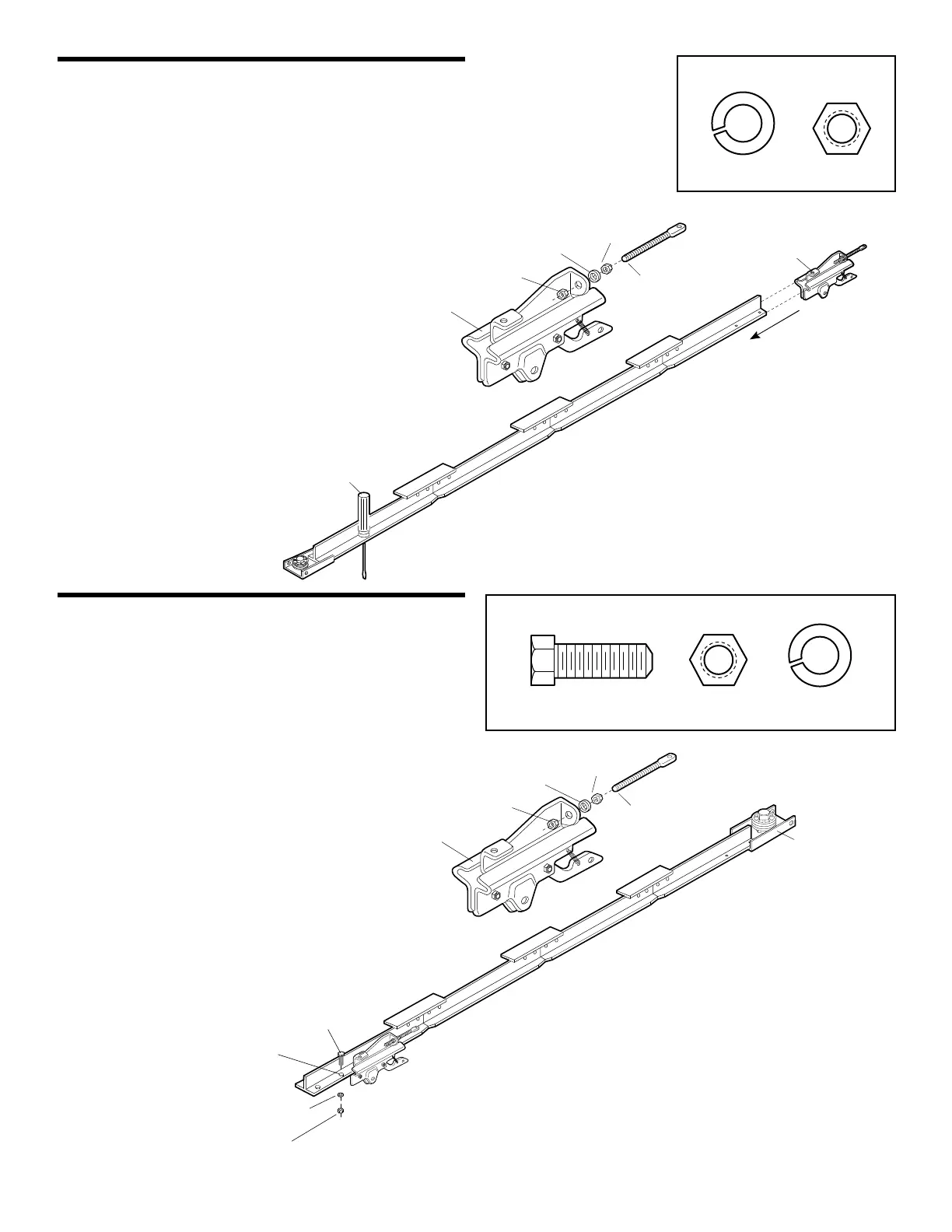

Instalar el carro
• Unir la espiga roscada con el carro con arandela y tuerca como
se muestra.
• Como un tope temporal, inserte un destornillador dentro del
orificio ubicado en la parte frontal del riel “T”.
• Deslizar el carro ensamblado a lo largo del riel hasta topar con
el destornillador.
NOTA: Si el carro golpea contra alguna tuerca en el
riel “T”, esto significa que tanto los pernos como las
tuercas fueron colocados desde el lado opuesto y
deben ser colocados en su posición correcta.
Revisar Paso 1.
ENSAMBLADO PASO 3
Sólamente para puertas corredizas y batientes
Instalar el carro
• Unir la espiga roscada con el carro con arandela y
tuerca como se muestra.
• Inserte un perno hexagonal en el orificio ubicado en el
extremo frontal del riel T.
• Deslice la parte del carro a lo largo del riel hasta que se
apoye contra el perno hexagonal (paro del carro).
NOTA: Si el carro se golpea contra alguna tuerca en el
riel “T”, flecha y/o guía y tuerca donde se unen por
el lado opuesto y deben ser puestas nuevamente en
su posición correcta. Revisar Paso 1.
