Chamberlain 3112EM FS2 - Piezas de la Unidad del Motor

38

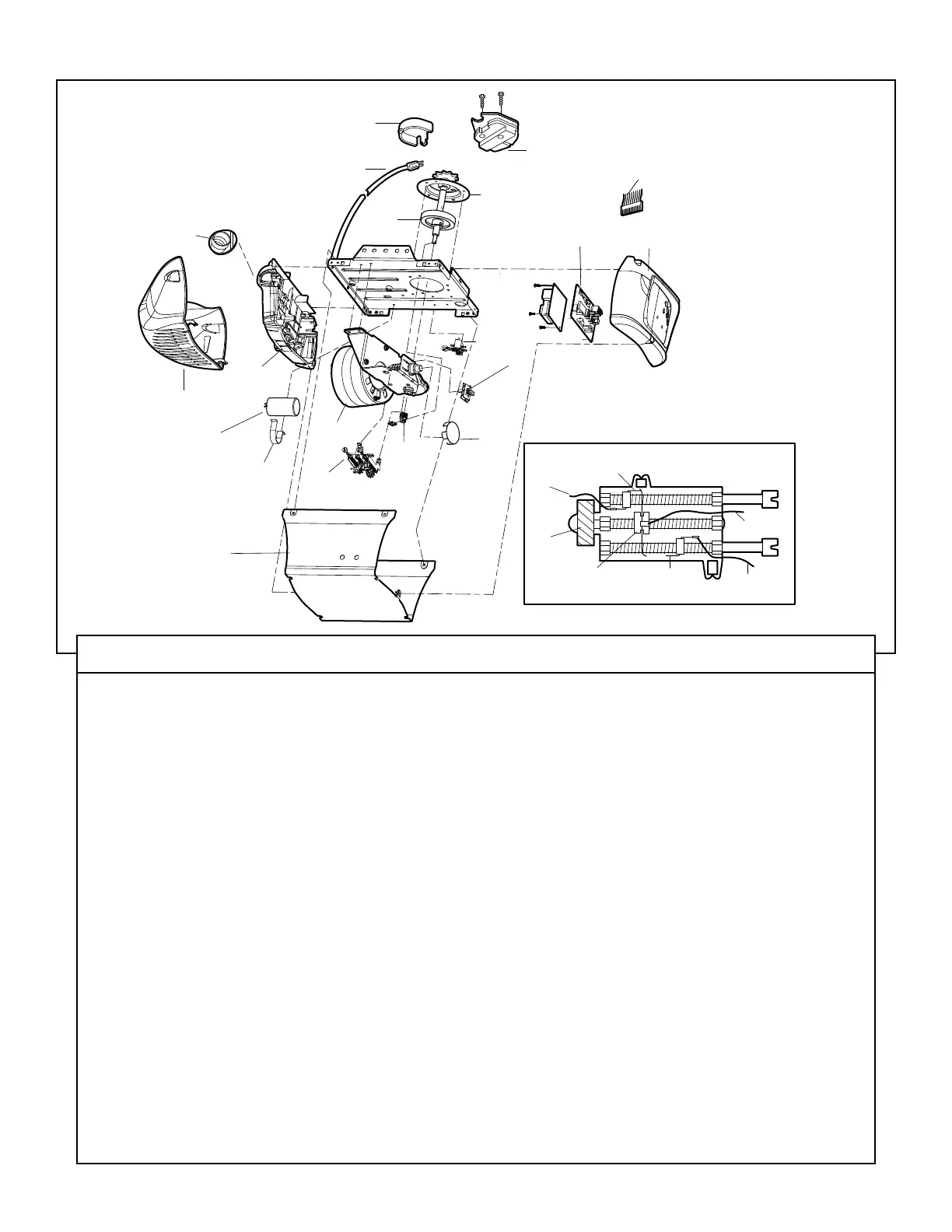

Piezas de la unidad del motor
10
8
13
14
15
4
5
3
2
9
16
12
18
11
17
6
7
DN
UP
Brown
Wire
(Down)
Contact
LIMIT SWITCH ASSY.
Grey
Wire
Yellow
Wire
(Up)
Contact
Center Limit
Contact
Drive
Gear
19
1a1a
1b
CLAVE PARTE
NO. NO.
DESCRIPCIÓN
1 41A4208 Extendedor de la cadena -3122EM
1A 31D380 Cubierta de la portacadena -
3112EM
2 41C4206-2 Conjunto de engranaje y
portacadena - 3122EM
41C4798-2 Conjunto de engranaje y
portacadena - 3112EM
3 41A2817 Conjunto de engranaje sin-fin y
transmisor con grasa y pernos de
expansión (2)
4 41B4245 Cordón eléctrico
5 41A5484-7 Panel con etiquetas
6 4A1344 Receptáculo de foco
7 108D79 Mica
8 30B532 Capacitor - 1/2 HP
9 12A373 Retén del capacitor
10 41A3150 Bloque terminal con tornillos
11 41D3058 Motor de repuesto y conjunto de
soporte universal.
12 41A5525-21 Cubierta
13 81C253 Retén e impulsor del interruptor
de límite
14 41A5640 Conjunto de interruptor de límite
15 41A2822-1 Anillo exterior del interruptor
16 41C4398A Sensor RPM con soporte
17 41A5483 -12BM Ensamble del panel lógico
del receptor
CLAVE PARTE
NO. NO.
DESCRIPCIÓN
18 41C5497 Arnés de cables de alto voltaje
41C5498 Arnés de cables de bajo voltaje
19 41D181 Panel trasero con etiquetas
NO MOSTRADO
41A2826 Juego del soporte de motor
41A2825 Juego de pernería para el ensamble
del chasis (incluye tornillos, no
indicados con número en la
ilustración)
10A20 Batería de litio de 3V2032
29B137 Broche de la visera
41A2828 Manija y el cordón liberador
del carro
950-315CB Security✚
®
Control remoto con un
botón
953-315CB Security✚
®
Control remoto de
3 botones
956-315CB Security✚
®
Mini Control remoto de
3 botones
114A3658 Manual del propietario
1A
1
DN
UP
Alambre
café
Contacto
hacia abajo
ENSAMBLE
INTERRUPTOR LIMITE
Alambre
gris
Alambre
amarillo
Contacto
hacia arriba
Contacto limite
de centro
Engranaje
transmisor
Modelo 3112EM Modelo 3122EM
