Perno con arandela
5/16"-18x1/2"
Riel
sección posterior
Orificio del tornillo
de protección de
la cubierta
Tuerca
5/16"-18
Perno hexagonal
5/16"-18x7/8"
Arendela
5/16"
USAR UNICAMENTE
ESTE TIPO Y
TAMAÑO DE PERNO
Tuerca
5/16"-18
Arandela
5/16"
Perno hexagonal
5/16"-18x7/8"
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO REAL
Para evitar daños serios al abre-puertas, SÓLO utilizar pernos y
acessorios montados en la parte superior del motor.
PRECAUCIÓNPRECAUCIÓN
ADVERTENCIA
ADVERTENCIAADVERTENCIA

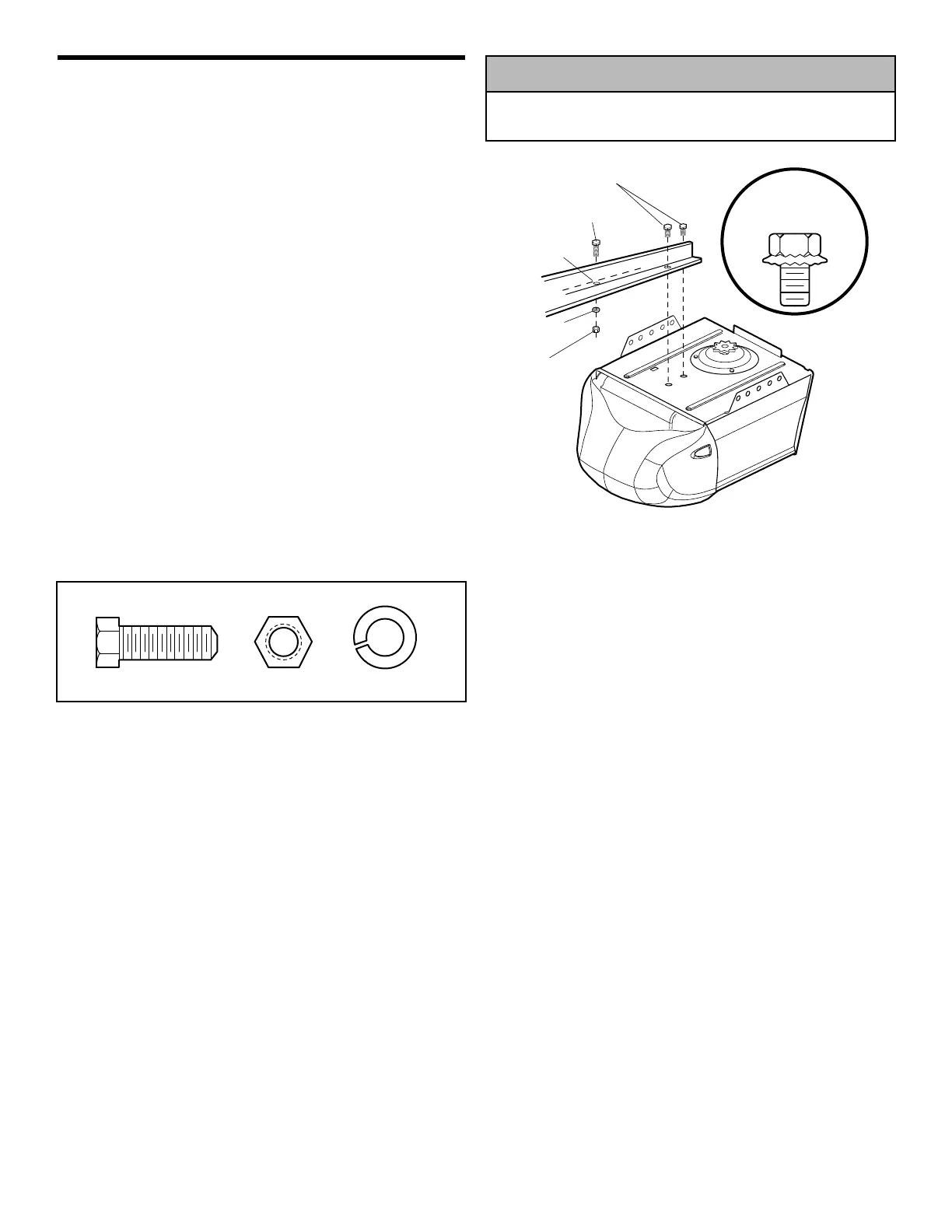

ENSAMBLADO PASO 4
Fijar riel “T” al abre-puertas de garaje
• Colocar el abre-puertas de garaje material de empaque para
proteger la cubierta. Por conveniencia, colocar un soporte
abajo de la ménsula.
• Quitar los dos pernos con arandela 5/16"-18x1/2" montados
en la parte superior del motor.
• Alinear los orificios de la sección posterior del riel T con los
orificios del cabezal del abre-puertas.
• Fijar el riel con los dos (2) pernos previamente colocados y
ajustados firmemente. ¡Sólo se debe utilizar estos pernos!
Cualquier otro perno le causarán serios daños al
abre-puertas.
• Insertar el perno hexagonal 5/16"-18x7/8" en el orificio de la
cubierta protectora en el riel T tal como se muestra. Apretar
fuertemente con una arandela 5/16" y una tuerca de 5/16".
NOTA: Este perno evita que el carro se desplace demasiado.
Mantener una distancia de un mínimo de 38 mm entre el carro y
este perno al ajustar los límites de carrera (ver página 29).
MODELO 3122EM ÚNICAMENTE:
• Fijar el extendedor de la cadena con tornillos hexagonales
#8x1 pulgada y arandelas de la manera mostrada.
