Pour éviter d'éventuelles BLESSURES GRAVES
aux doigts par suite du mouvementde l'ouvre-
porte:
• TOUJOURS garder la main à l'écart du pignon
lorsque l'ouvre-porte fonctionne.
• Fixer solidement le carter du pignon AVANT
de faire fonctionner l'ouvre-porte.
Afin d'éviter d'endommager SÉRIEUSEMENT
l'ouvre-porte de garage, utiliser UNIQUEMENT
les boulons etles fixations montéssur le dessus
de l'ouvre-porte.
.
Contre-écrou
(Monté dans la porte
de garage)
Boulon à rondelle de blocage
5/16 po-18 x 1/2 po
(Monté dans la porte
de garage)
Vis á tête hexagonale
n° 8x3/8 de po
(
Emballé avec le couvercle
du pignon)
MATÉRIEL
REMARQUE : Utilisez SEULEMENT les
boulons retirés de l'ouvre-porte de garage.
Placez l'ouvre-porte de garage sur le matériel
d'emballage pour éviter les rayures.

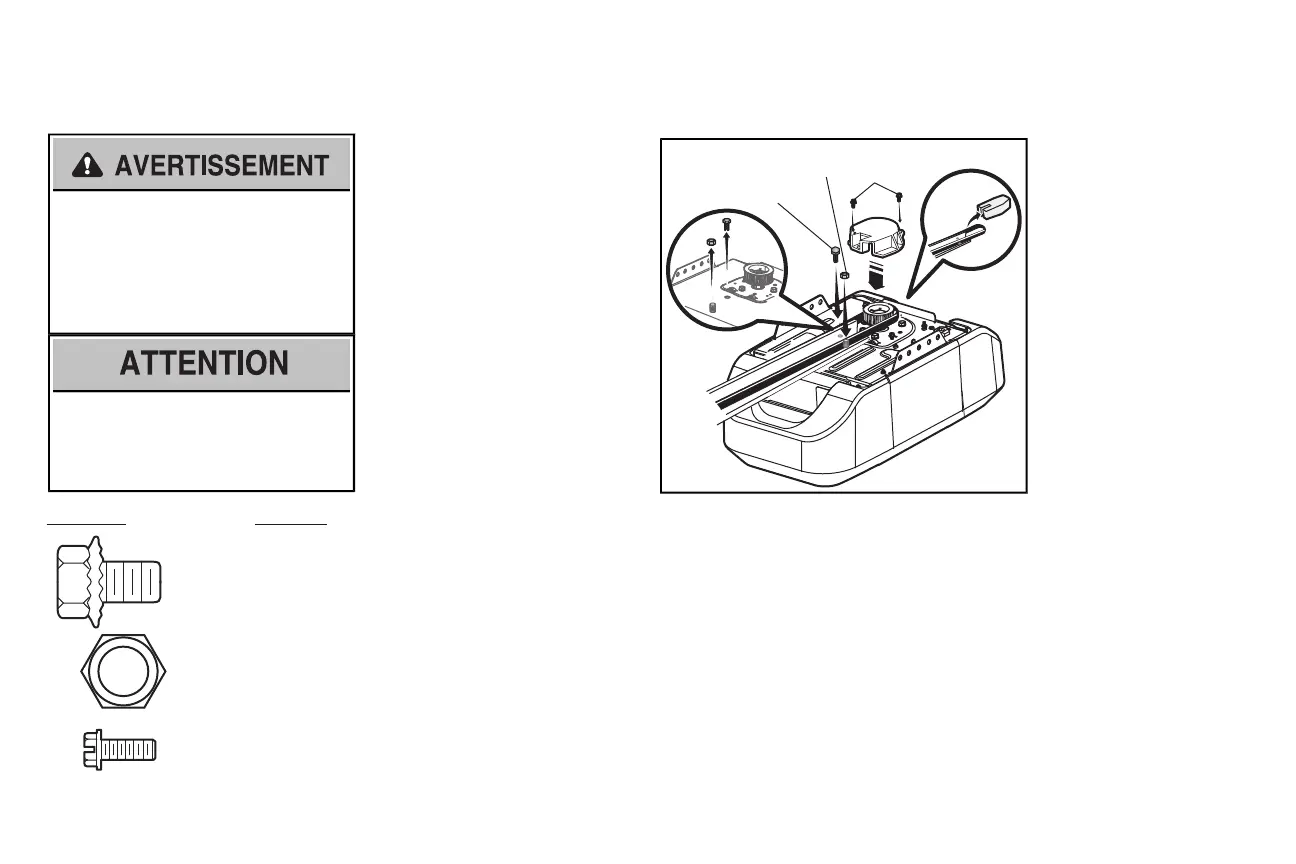

1.1 Retirer les boulon etcontre-écrou du
hautde l'ouvre-porte de garage.
1.2 Aligner le rail et la mousse de
polystyrène sur le pignon. Couper le
ruban du rail,de la courroie etde la
mousse de polystyrène.
1.3 Fixez le rail avec le boulon etcontre-
écrou retirésprécédemment.
1.4 Placer la courroie au-dessus le pignon
du ouvre-porte de garage.
1.5 Fixez le carter de pignon sur le pignon
de l'ouvre-porte de garage etfixez-le
avecdesvis à tête hexagonale.
Vis á tête hexagonale
n
o
8x3/8 de po
Boulon à rondelle
de blocage
5/16 po-18 x 1/2 po
Contre-écrou
Montage
1 Fixation du rail au ouvre-porte de garage
