Chamberlain 8355 - Alimentation

21
1 Raccordement de
l'alimentation
Pour prévenir d'éventuelles BLESSURES
GRAVES ou LA MORT par suite d'électrocution
ou d'un incendie :
• Assurez-vous que l'ouvre-porte esthors
tension et coupez l'alimentation du circuit
AVANT de retirer le couvercle pour
procéder à un branchementpermanent.
• La pose et le câblage de la porte de garage
DOIVENT être conformesà tous les codes
électriques et de construction locaux.
• N'utilisez JAMAIS de cordon de rallonge ou
d'adaptateur bifilaire ni modifier la fiche de
quelque manière que ce soit pour l'insérer
dansla prise.Assurez-vousque l'ouvre-
porte est mis à la terre.
Pour éviter les difficultés pendant la pose, ne faites pas fonctionner l'ouvre-porte de garage pour le moment.
Afin de minimiser les risques de chocs électriques, le cordon d'alimentation de l'ouvre-porte de garage comporte une fiche
à trois broches, dont une de mise à la terre. Cette fiche ne peut être branchée que dans une prise de courant mise à la
terre. Si la fiche ne peut pas être branchée dans la prise de courant, adressez-vous à un électricien qualifié pour faire
poser une prise de courant adéquate.

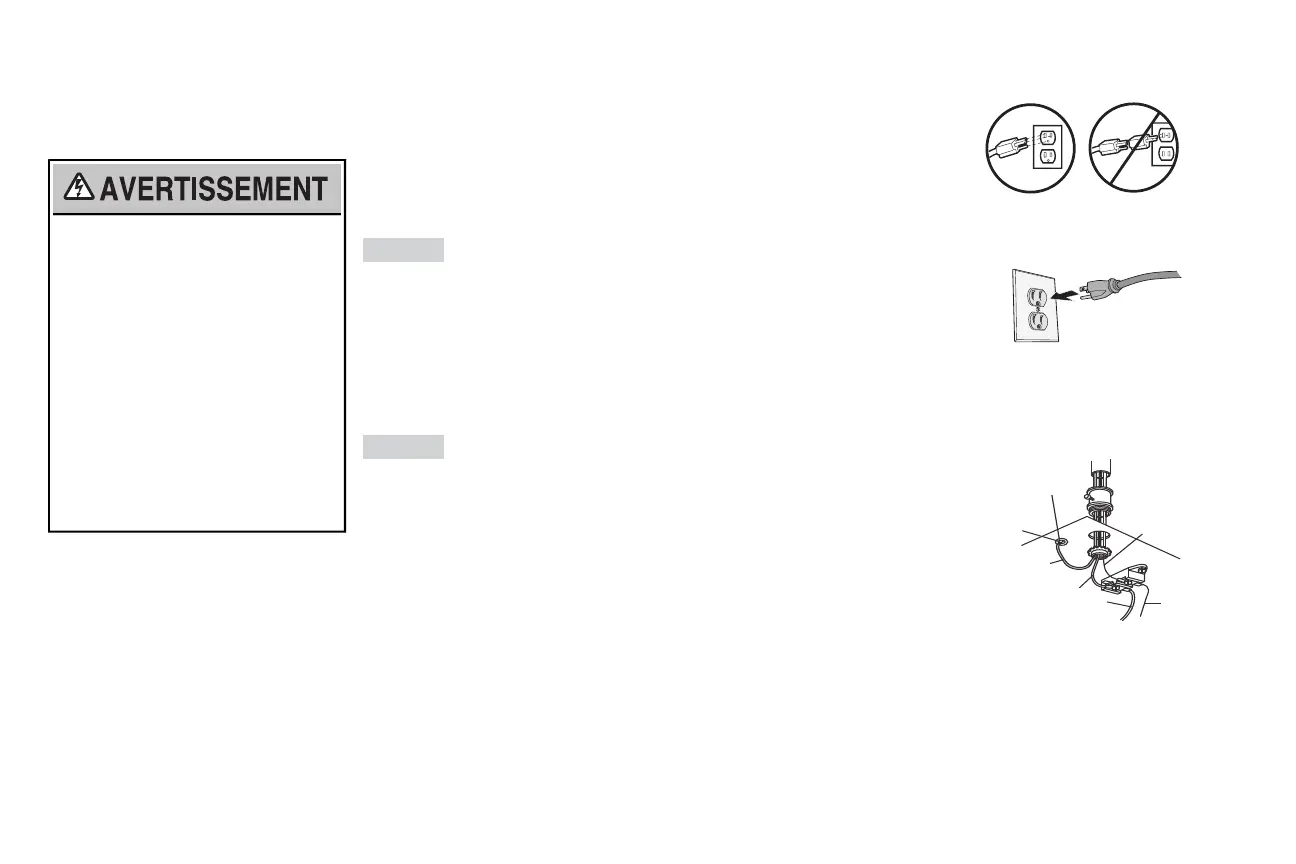

IL Y A DEUX OPTIONS CONCERNANT LA PRISE D'ALIMENTATION:
OPTION A
CÂBLAGE TYPIQUE
1.1A Branchez l’ouvre-porte de garage dans une prise mise à la terre.
1.2A NE FAITES PAS fonctionner l'ouvre-porte de garage pour le moment.
Borne de Terre
Vis de Terre
Verte
Fil de Terre
Fil
Noir
Fil
Noir
Fil Blanc
CÂBLAGE PERMANENT
CÂBLAGE TYPIQUE
OPTION B
CÂBLAGE PERMANENT
Si les codes municipaux exigent une installation électrique permanente, procédez comme suit.
Pour procéder à un branchement permanent par le trou de 7/8 po pratiqué dans le dessus du moteur
(conformément au code local):
1.1B Retirer les vis du couvercle du moteur et mettre le couvercle de côté.
1.2B Débrancher le cordon à 3 fils.
1.3B Brancher le fi l noir (courant secteur) sur la vis de la borne en laiton; le fi l blanc (neutre) sur la vis de la
borne en argent, puis le fi l de terre sur la vis verte de terre. L’ouvre-porte doit obligatoirement être mis à la
terre.
1.4B Reposer le couvercle.
Alimentation
