22

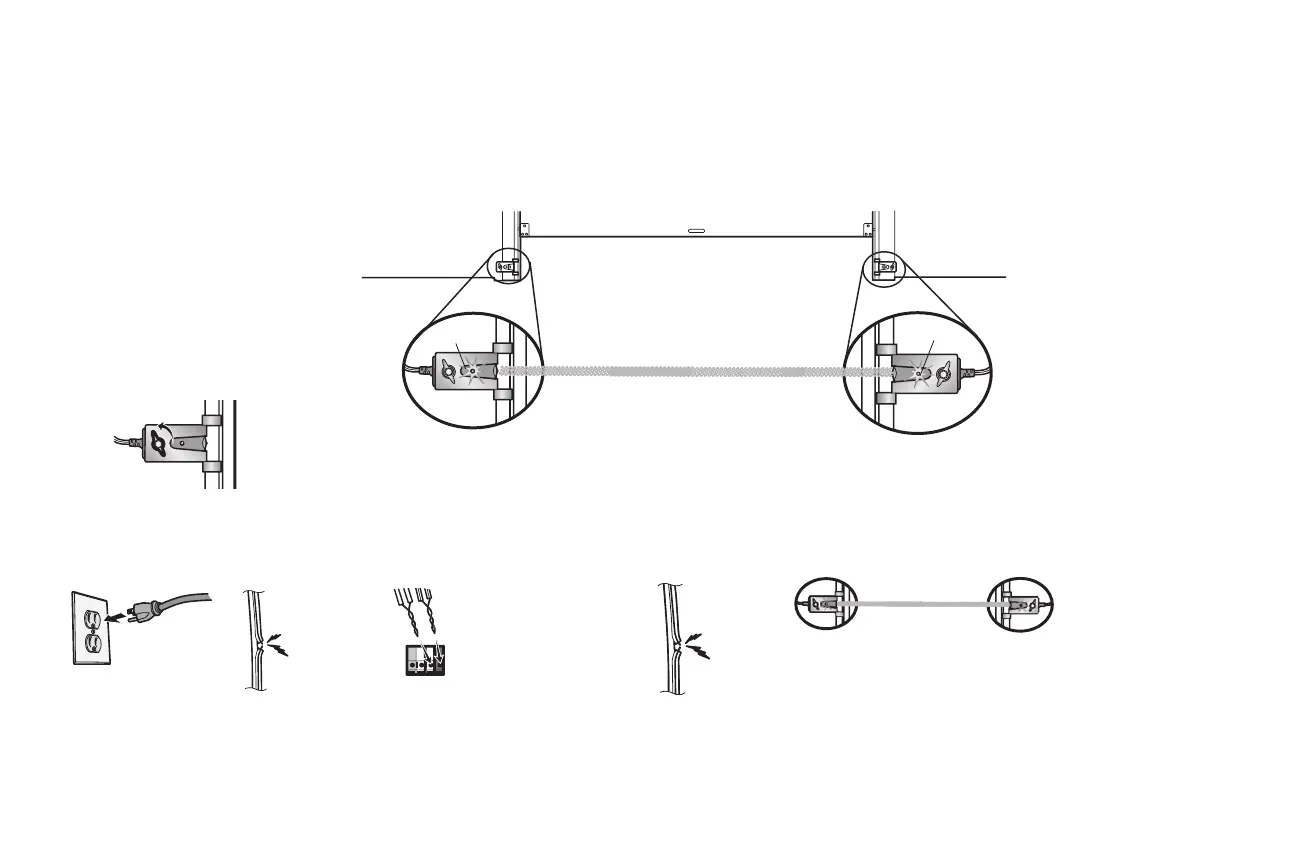

2 Câblage des capteurs d'inversion de sécurité
La porte ne se fermera pas si les
détecteurs n'ont pas été installés et
alignés correctement.
Si le faisceau lumineux est obstrué ou mal
aligné quand la porte se ferme, celle-ci va
revenir en arrière et les lumièresde
l'ouvre-porte de garage vont clignoter dix
fois. Si la porte estdéjà ouverte,elle ne se
fermera pas. On peutaligner les détecteurs
en desserrant les écrous à oreilles,en
alignant les détecteurs,puis en serrantles
écrous en question.
2.1 Assurez-vous que les témoins DEL desdeuxdétecteurssont allumés.Les témoins DEL des deux détecteurss'allumeront
en continu s'ils sontalignés et bien câblés.
Verte DEL
Ambre DEL
Si détecteur récepteur est á la
lumiére du soleil direct, commu
tez-la
avec détecteur émetteur ainsi il est du
bord opposé de la porte.
(faisceau de lumiére invisible)
DÉTECTEUR RÉCEPTEURDÉTECTEUR ÉMETTEUR
SI LE TÉMOIN DEL ORANGE DUDÉTECTEUR ÉMETTEUR NE S'ALLUME PAS : SILE TÉMOIN DEL VERT DU DÉTECTEUR RÉCEPTEUR NE S'ALLUME PAS :
ROUGE
BLANC
BLANC
GRIS
Assurez-vous qu’il y
puissance à l’ouvre-porte
de garage.
Assurez-vous que le fil
d’inverseur n’est pas
court-circuité ou n’est
pas cassé.
Assurez-vous que l’inverseur été
câblé correctemente : fil blanc à
terminal blanc et fil blanc/noir
à terminal gris.
Assurez-vous que les inverseurs sont alignés.
Assurez-vous que le fil
d’inverseur n’est pas
court-circuité ou n’est
pas cassé.
3 Assurez-vous que la commande de porte est correctement raccordée
Si la commande de la porte a été installée et câblée correctement, le témoin DEL de la commande situé derrière la barre-poussoir va clignoter.
Alimentation
