Pose le Protector System
®

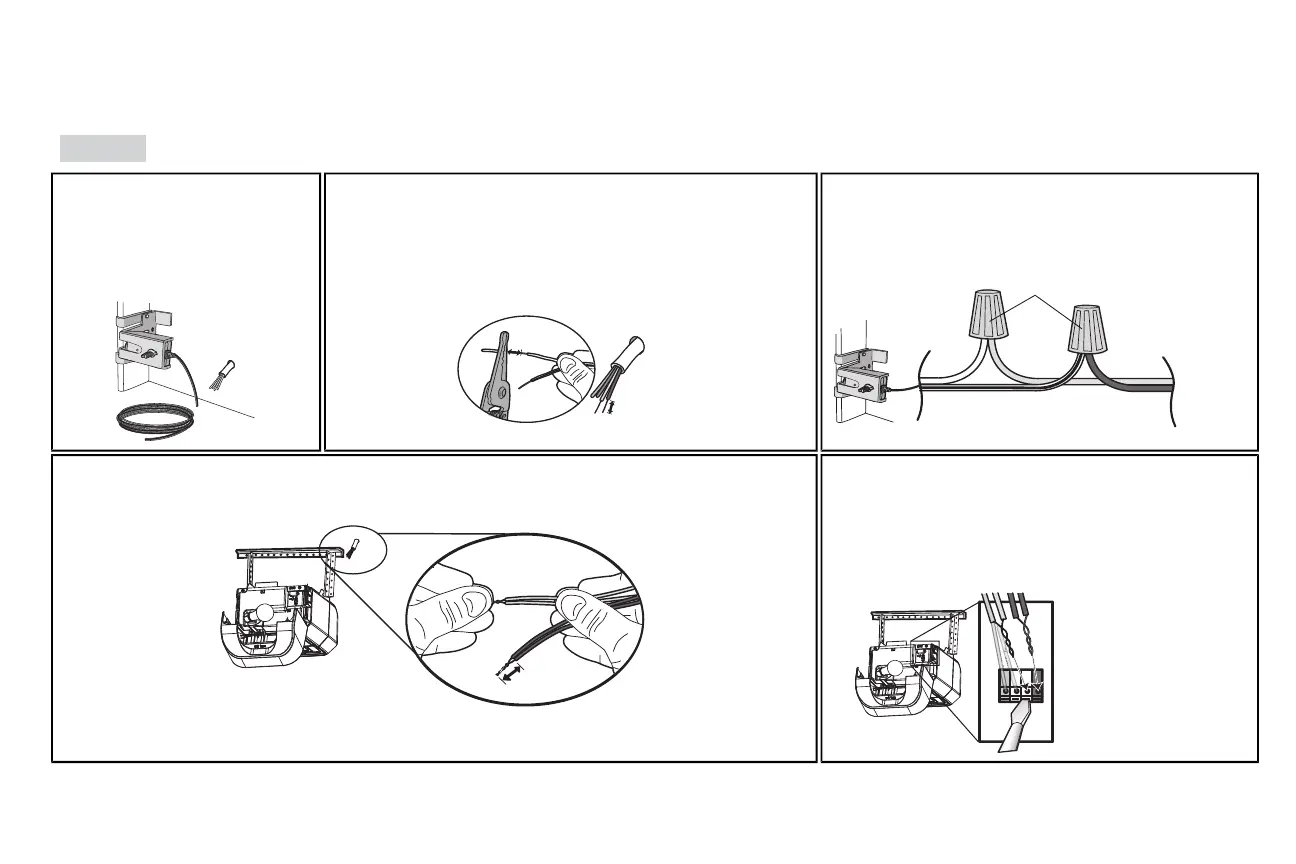

OPTION B INSTALLATION PRÉCÂBLÉE
2.1B Couper l'extrémité du câble du
capteur d'inversion de sécurité en
s'assurant qu'il reste suffisamment
de longueur pour atteindre les
câbles préinstallés du mur.
2.2B Séparer les câbles du capteur d'inversion de sécurité etenlever 11mm
(7/16po) d'isolant de chaque extrémité. Choisir deux des câbles
préinstallés et enlever 11mm (7/16po) d'isolant de chaque extrémité.
S'assurer de choisir les fils préinstallés de même couleur pour chacun des
capteurs.
11 mm
(7/16 po)
11 mm
(7/16 po)
Câbles
préinstallés
Câbles du capteur de l’inverseur de sécurité
2.3B Connecter les fils préinstallés aux fils des capteursavec un
capuchon de connexion en s'assurant que les couleurs
correspondent sur chaque capteur. Par exemple, le fil blanc se
raccorde au fil jaune etle fil blanc/noir se raccorde au fil violet.
Blanc
Blanc / Noir
Non Fournis
Câbles
préinstallés
Câbles du capteur de l’inverseur de sécurité
Violet
(par exemple)
2.4B Au niveau de l'ouvre-porte de garage,enlever 11mm(7/16po) d'isolation de chaque extrémité des fils choisis
précédemment pour les capteurs d'inversion de sécurité. Torsader les fils de même couleur.
11 mm
(7/16 po)
Jaune
Violet
2.5B Insérer les fils reliésauxfilsblancsdescapteurs de sécurité à la
borne blanche de l'ouvre-porte de garage. Insérer les fils reliés
aux fils blancs/noirsdes capteurs de sécurité à la borne grise de
l'ouvre-porte de garage.
ROUGE BLANC BLANC
GRIS
Violet
(par exemple)
Jaune
(par exemple)
Poussez sur la patte avec le
bout
du tournevis pour
insérer ou libérer le fil.
ROUGE
ROUGEROUGE
