Pose le Protector System
®
1 Pose des capteurs d'inversion de sécurité
OPTION C
INSTALLATION AU SOL
Utiliser un support de rallonge (non fourni) ou un bloc de boispour soulever le supportde capteur, au besoin.

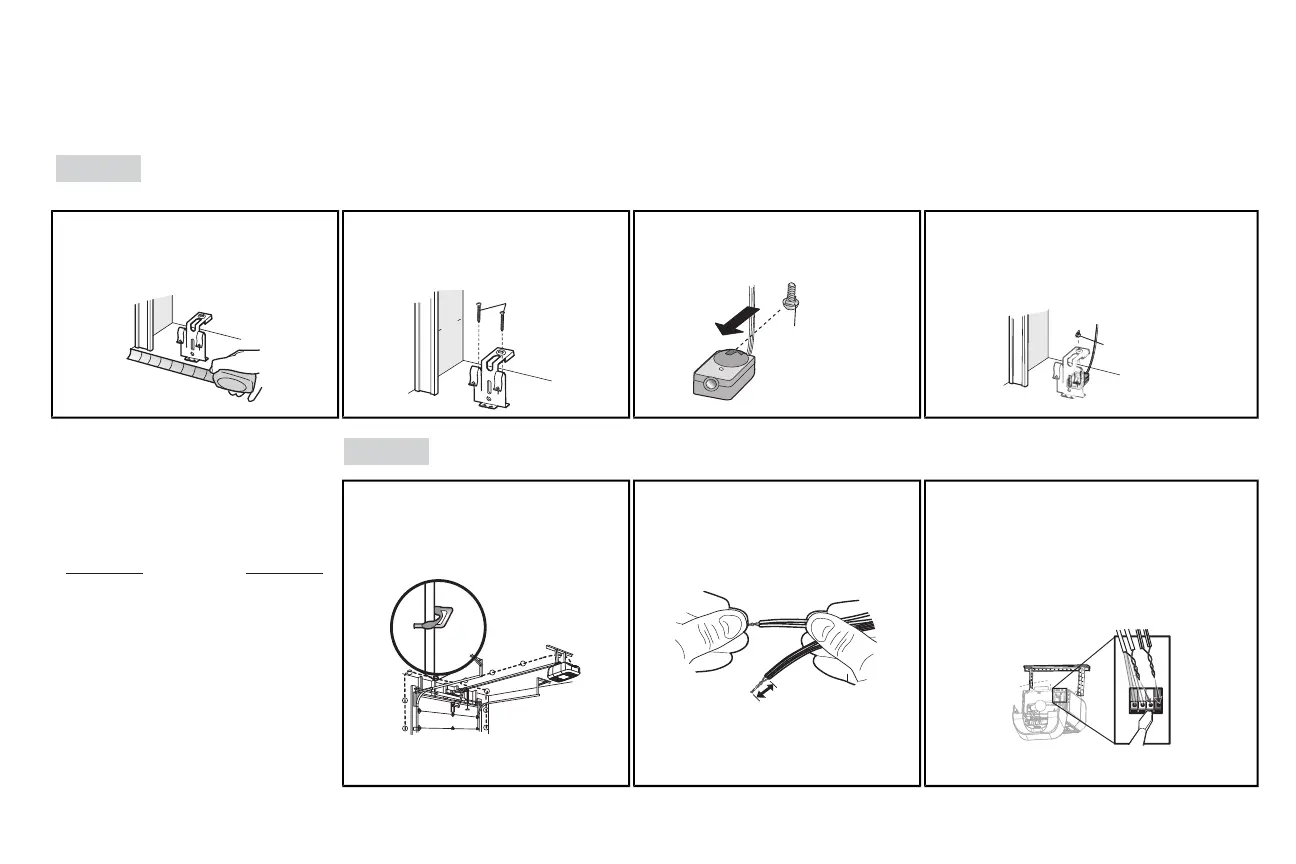

1.1C Mesurer soigneusement la position des
deuxsupportsde capteurs de sorte
qu'ils seront à la même distance du mur
et dégagés.
1.2C
Fixer les supportsde capteurs au sol
avecdesancragesde béton (non
fournis).
(non fournis)
Mur
i
n
tér
ieur
du g
a
rag
e
1.3C
Faire glisser le boulon à tête bombée
dansla fente de chaque capteur.
Boulon à tête
bombée et à
collet carré
1/4 po-20 x 1/2 po
1.4C
Insérer le boulon dansle trou du supportde
capteur et le fixer avec l'écrou à oreilles. Les
lentilles des deuxcapteurs doivent pointer l'une
vers l'autre. S'assurer que la lentille n'estpas
obstruée par le support de capteur.
Écrou à oreilles
de 1/4 po-20
2 Câblage des capteurs
d'inversion de sécurité
OPTION A
INSTALLATION SANS CÂBLES PRÉINSTALLÉS
INSTALLATIONS PRÉCÂBLÉES : Si des câbles
pour les capteurs de l'inverseur de sécurité sont
déjà installésdans votre garage, voir page 20.
Agrafe isolée
(N
on illustrés)
MATÉRIEL
2.1A Faire acheminer le câble des deux
capteurs vers l'ouvre-porte de garage.
Fixer le câble au mur et au plafond avec
des agrafes.
2.2A Enlever 11mm (7/16po) d'isolation de
chaque ensemble de fils. Séparer les
fils.Torsader lesfilsblancs ensemble.
Torsader les filsblanc-noir ensemble.
2.3A Insérer les fils blancdans la borne blanche de
l'ouvre-porte de garage. Insérer les fils blanc-
noir dansla borne grise de l'ouvre-porte de
garage. Pour insérer ou retirer lesfilsde la
borne, appuyer sur la languette avecla pointe
du tournevis.
