7
Pour éviter des BLESSURES GRAVES,
VOIRE MORTELLES :
• Le support de linteau DOIT être fixé DE
MANIÈRE RIGIDE à la solive sur le linteau
ou le plafond,sinon la porte de garage
pourrait NE PAS remonter, au besoin.
N'INSTALLEZ PAS le support de linteau
sur une cloison sèche.
• Desancragesen béton DOIVENTÊTRE
UTILISÉS en casde montage sur un
supportde linteau ou sur un 2 x 4 dans la
maçonnerie.
• Ne tentez JAMAIS de desserrer, déplacer
ou régler la porte de garage ainsi que les
ressorts, câbles, poulies, supports de porte
ou leurs ferrures de montage, lesquels sont
tous sous une tension EXTRÊME.
• Appelez TOUJOURS un technicien formé
en systèmes de porte si la porte de garage
force ou est déséquilibrée. Une porte de
garage déséquilibrée peutne pas
remonter, au besoin.
• N'activezPAS la minuterie de fermeture si
vous utilisezune porte de garage
monoblocou battante. Elle doit être activée
UNIQUEMENTlorsqu'on utilise une porte
articulée.

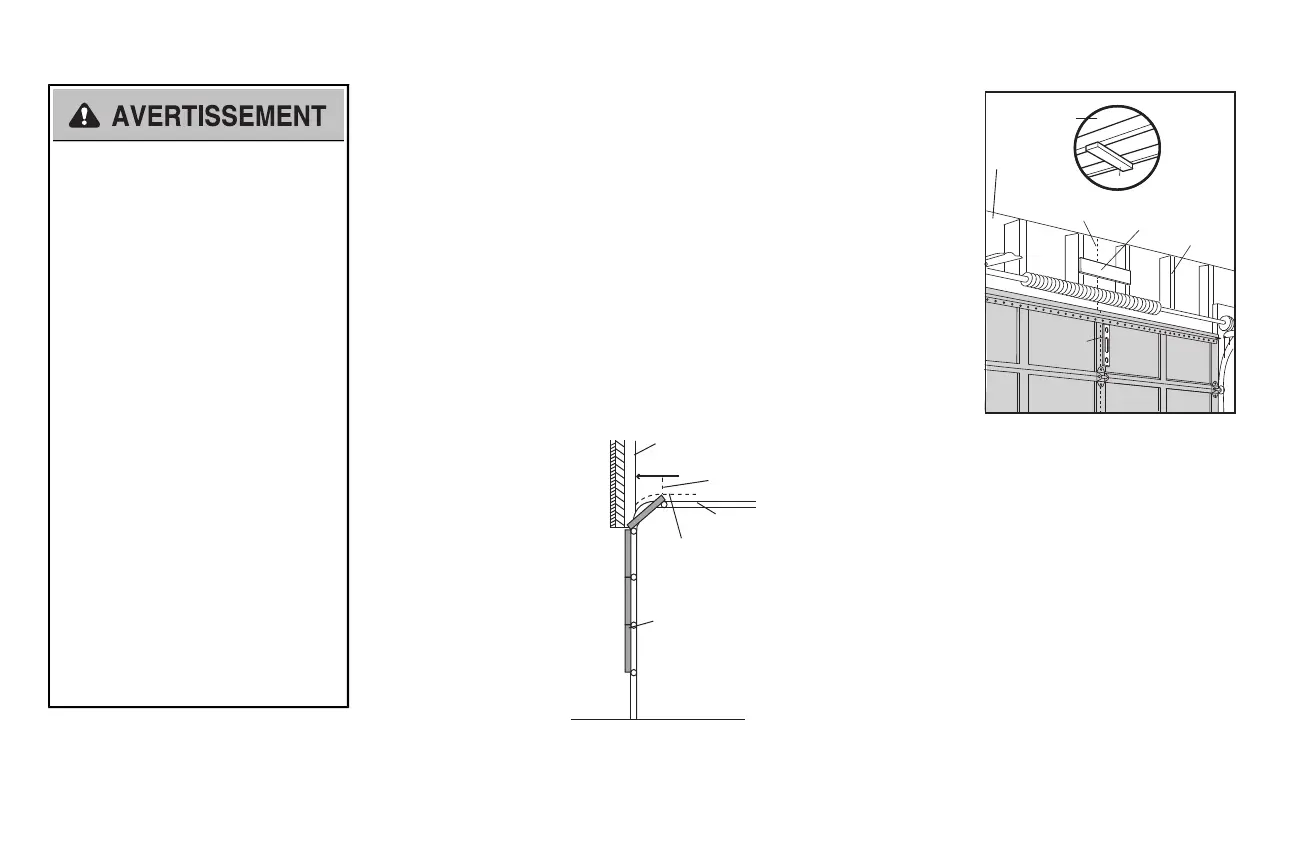

1 Déterminer l'emplacement du support de linteau
REMARQUE : Si vous installez l'ouvre-porte de garage sur une porte monobloc, consultez le site
www.liftmaster.com pour obtenir les instructions d'installation.
1.1 Fermezla porte et marquez l'axe vertical intérieur de la porte du garage.
1.2 Prolongez cetaxe sur le linteau, au-dessus de la porte.
N'oubliezpas que l'on ne peut fixer le support du linteauà moins de 1,22m (4pi) à droite ou
à gauche de l'axe de la porte que siun ressort de torsion ouune plaque d'appuicentrale
gêne; sinon, vous pouvez le fixer au plafond sile dégagement n'est pas suffisant. (Il peut
être monté à l'envers surun mur,au besoin, pourgagnerenviron 1cm (1/2po).
Si vous devezposer le support de linteau sur un 2x4 (au mur ou au plafond), utilisezdes tire-
fond (non fournis) pour vous assurer que le 2x4 est bien retenu sur les solives.
1.3 Ouvrezla porte jusqu'à son point de course le plus haut, tel qu'illustré. Tracez une ligne
horizontale d'intersection sur le linteau à 5cm(2po) au-dessus du pointle plus haut : Cette
hauteur permettra d'obtenir un dégagement suffisant pour le passage de la partie supérieure
de la porte.
REMARQUE : Si le nombre total de pouces (centimètres) dépasse la hauteur disponible dans le
garage, utiliser la hauteur maximum ou se reporter à la page 8 pour la pose au plafond.
Porte articulée avec guide courbé
Linteau
Guide
2 po (5 cm)
Point de
course le
plus haut
Porte
Linteau
Plafond non fini
Ligne du cent
re vertical
de la porte de garage
2 x 4
2 x 4
Solives
Niveau de
menuisier
(Facultatif)
MONTAGE DU
SUPPORT DE
LINTEAU AU
PLANFOND
EN OPTION
