10
5 Accrochage de l’ouvre-porte
Pour éviter d’éventuelles BLESSURES GRAVES
par suite de la chute d’un ouvre-porte de garage,
fixer l’ouvre-porte SOLIDEMENTauxsolives du
garage. On DOITutiliser desancrages de béton si
les supportssont posésdans la maçonnerie.

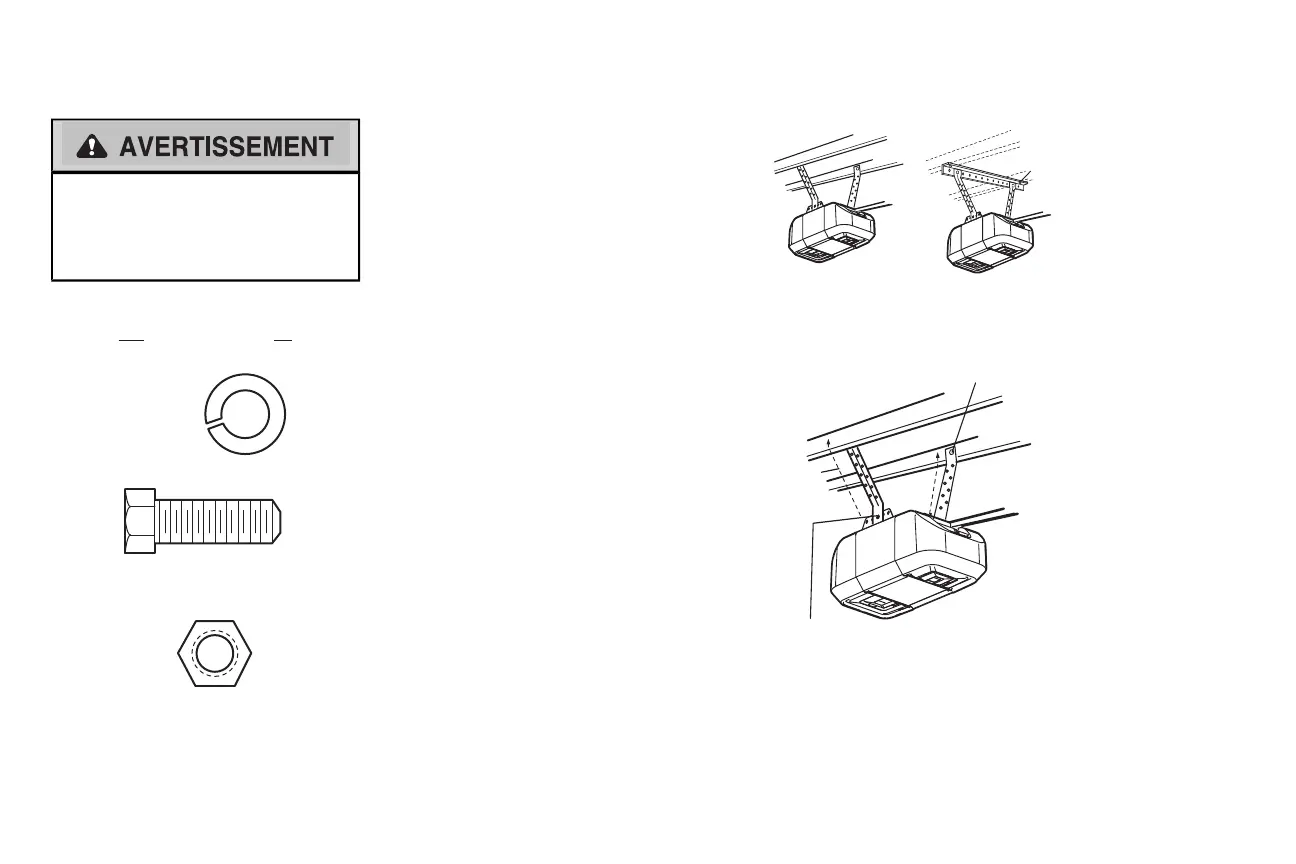

MATÉRIEL
Boulon hexagonal de
5/16 po-18 x 7/8 po
Écrou de 5/16 po-18
Rondelle frein
de 5/16 po
Installation
La suspension de l'ouvre-porte de garage variera en fonction de
votre garage. Les illustrations représentent deux poses types.La
pose peuttoutefois être différente.Lessupports de suspension
doiventêtre inclinés (Figure 1) pour assurer un supportrigide.
Dans le casd’un plafond fini (Figure 2), fixer une cornière aux
solivesdu plafond avant de poser l’ouvre-porte.La cornière et les
fixations ne sont pasfournies.
Les instructionsci-dessous indiquentcomment attacher votre
ouvre-porte de garage directement à dessupportde structures.
5.1 Mesurer, de chaque côté de l’ouvre-porte, la distance entre
l’ouvre-porte et les solives.
5.2 Couper les deuxsupports de suspension à la longueur
requise.
5.3 Percer des avant-trous de 3/16 pouce dans les solives.
5.4 Fixer une extrémité de chaque supportde suspension sur
une solive avec destire-fond de 5/16 po -18 x 1-7/8 po.
(non fournis).
5.5 Fixer l’ouvre-porte aux supportsde suspension à l’aide de
boulons hexagonaux de 5/16 po-18 x 7/8 po,de rondelles-
frein et d’écrous.
5.6 S’assurer que le rail estcentré au-dessus de la porte (ou
dansle prolongement du supportde linteau si le support
n’est pas centré au dessusde la porte).
5.7 Retirer le 2 x 4.Faire fonctionner la porte manuellement. Si
la porte frappe le rail, lever le support de linteau.
REMARQUE : NE PAS mettre l’ouvre-porte sous tension à ce
stade.
FIGURE 1
FIGURE 2
FIGURE 3
Plafond fini
Plafond Non-fini
Mesurer
la distance
(Non fournie)
Tire-fond de
5/16 po-18x1-7/8po
Boulon de 5/16 po-18 x 7/8 po, Rondelle frein de 5/16 po, Écrou de 5/16 po-18
Non fournie
