13
Pour éviter d’éventuelles BLESSURES GRAVES voire MORTELLES:
l Le support de linteau DOIT être xé RIGIDEMENT au support de structure mur du linteau ou du plafond, car
sinon la porte de garage risquerait de NE PAS s’inverser si nécessaire. N’installez PAS le support de linteau
sur une cloison sèche.
l Des ancrages à béton DOIVENT être utilisés si le support de linteau est monté ou 2x4 dans la maçonnerie.
l N’essayez JAMAIS de desserrer, déplacer ou ajuster la porte de garage, les ressorts, les câbles, les poulies,
les supports ou leur matériel, qui sont TOUS sous une tension EXTRÊME.
l Appelez TOUJOURS un technicien qualié en systèmes de porte si la porte de garage se coince, colle ou est
déséquilibrée. Une porte de garage déséquilibrée risque de NE PAS s’inverser lorsque cela est nécessaire.
Mur du linteau
Ligne médiane verticale de la
porte de garage
Niveau
à bulle
(facultatif)
2x4
Rail
Rail
Porte sectionnelle avec rail
incurvé
Mur du linteau
5 cm (2 po)
Point le plus
élevé du
déplacement
Porte
20 cm (8 po)
Mur du linteau
Porte monobloc sans rails:
Matériel de jambage
Porte
Matériel
de jambage
Point le plus
élevé du
déplacement
Supports
structurels
FIXATION AU PLAFOND EN OPTION
POUR SUPPORT DE LINTEAU
Plafond
non ni
2x4
Mur du linteau
5 cm (2 po)
Porte monobloc avec rail horizontal
Porte
Mur du linteau
Porte monobloc sans rails:
Matériel de pivotement
Porte
Point le plus
élevé du
déplacement
Point le plus
élevé du
déplacement
20 cm (8 po)
Pivot
Installation

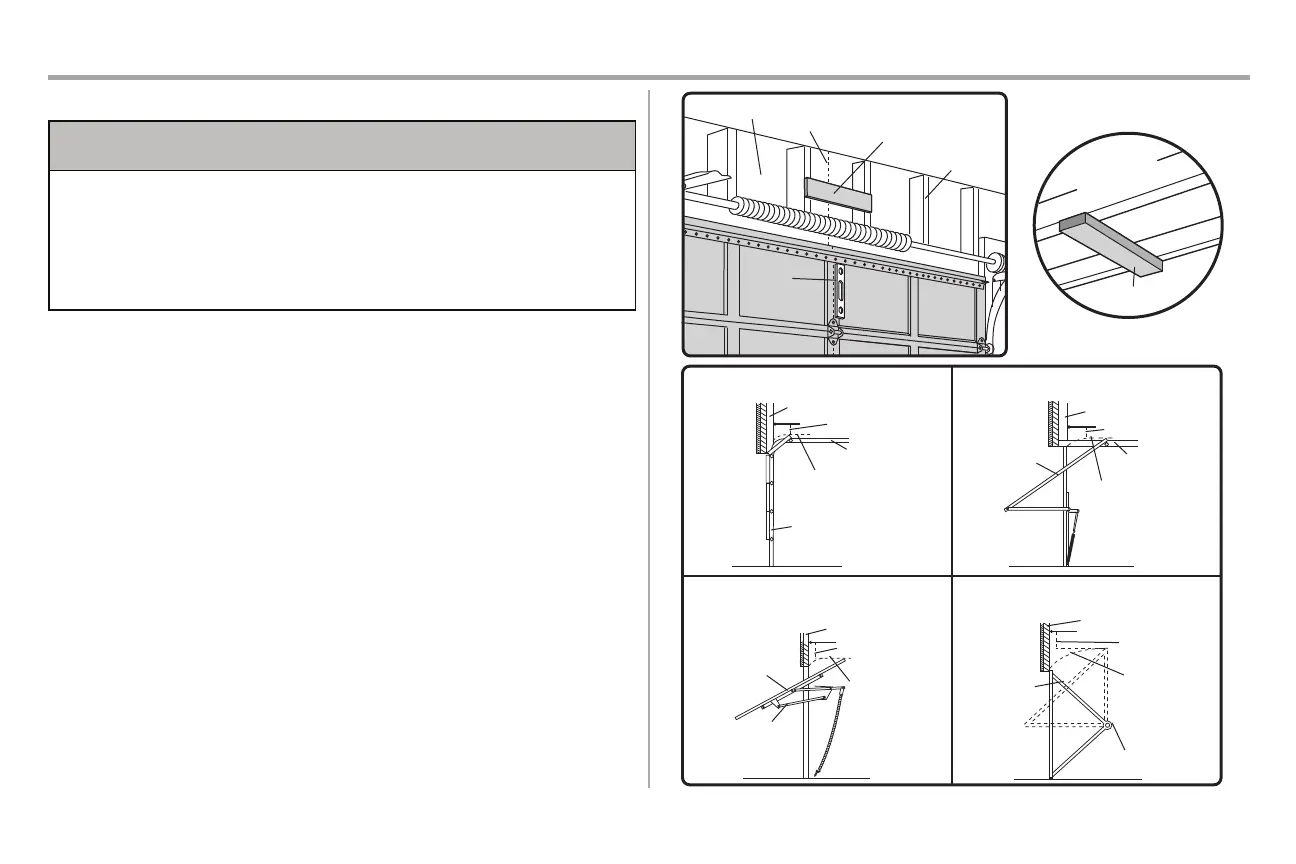

ÉTAPE 1 Déterminer l’emplacement du support de linteau
Les procédures d’installation varient selon les types de portes de garage. Suivez les instructions qui
s’appliquent à votre porte.
1. Fermez la porte et marquez la ligne médiane verticale intérieure de la porte de garage.
2. Prolongez la ligne sur le mur du linteau au-dessus de la porte. Vous pouvez xer le support de linteau
à moins de 1,22m (4pi) de la gauche ou de la droite du centre de la porte uniquement si un ressort de
torsion ou une plaque d’appui centrale gêne; ou vous pouvez le xer au plafond (voir page16) lorsque
le dégagement est minimal. (Il peut être monté au mur à l’envers si nécessaire, pour gagner environ
1cm (1/2po). Si vous devez installer le support de linteau sur un 2x4 (au mur ou au plafond), utilisez
des tirefonds (non fournis) pour xer solidement le 2x4 aux supports structurels, tel qu’illustré ici et à
la page16.
3. Ouvrez votre porte au point le plus élevé du déplacement comme indiqué. Tracez une ligne horizontale
sécante sur le mur du linteau à 5cm (2po) au-dessus du point le plus haut:
l 5cm (2po) au-dessus du point haut pour une porte sectionnelle et une porte monobloc
avec rail.
l 20cm (8po) au-dessus du point haut pour une porte monobloc sans rail.
Cette hauteur fournira un espace de déplacement pour le bord supérieur de la porte. REMARQUE : Si le
nombre total de pouces dépasse la hauteur disponible dans votre garage, utilisez la hauteur
maximale possible ou reportez-vous à la page 16 pour l’installation au plafond.
