Tirefond 5/16po - 9 x 1-5/8po
MATÉRIEL
14
Trous de
xation murale
HAUT
Trous de montage
optionnels
Trous de montage
au plafond
HAUT
Point le plus
élevé de la
course de
la porte de
garage
15 cm (6 po)
Maximum
Ressort de
porte
Ligne
horizontale
Mur du linteau
Support
structurel 2x4
Support de
linteau
Porte de garage
Ligne médiane
verticale de la
porte de garage
Support
de linteau
Porte de garage
Tirefond
Ressort
de porte
Plafond ni
Ligne médiane
verticale de
la porte de
garage
Mur du linteau
Tirefond
Installation

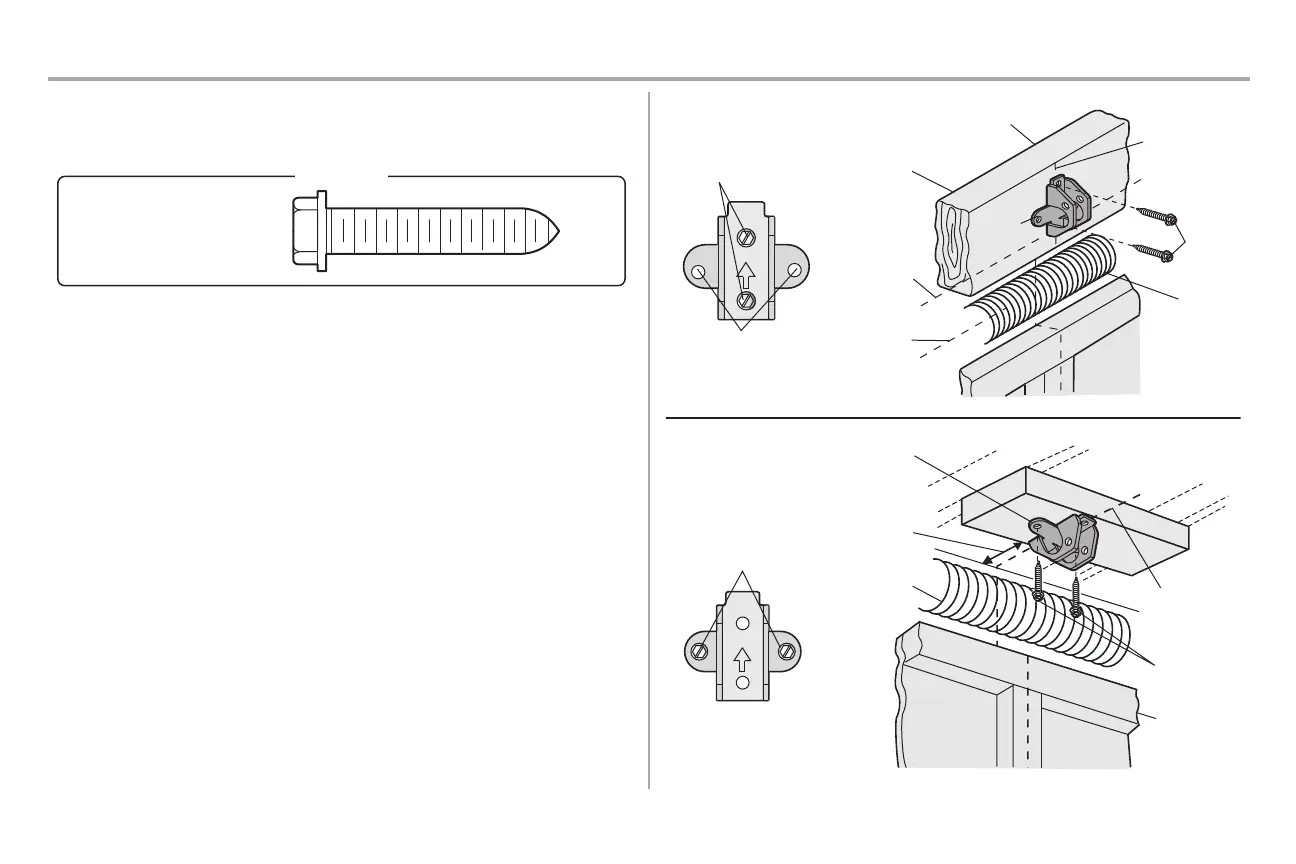

ÉTAPE 2 Installer le support de linteau
Vous pouvez xer le support de linteau soit au mur au-dessus de la porte de garage, soit au plafond.
Suivez les instructions qui conviendront le mieux à vos besoins particuliers. N’installez pas le support
de linteau sur une cloison sèche. Si vous eectuez l’installation dans de la maçonnerie, utilisez des
ancrages à béton (non fournis).
OPTION A - INSTALLATION MURALE
1. Centrez le support placé sur la ligne médiane verticale sur le bord inférieur du support placé sur la
ligne horizontale tel qu’indiqué (la èche orientée vers le plafond).
2. Marquez l’ensemble vertical de trous de support. Percez des avant-trous de 3/16po et xez
solidement le support à un support structurel avec la quincaillerie fournie.
OPTION B - INSTALLATION AU PLAFOND
1. Étendez la ligne médiane verticale sur le plafond comme indiqué.
2. Centrez le support sur la marque verticale, à un espacement maximum de 15cm (6po) du mur.
Vériez que la èche est dirigée à l’opposé du mur. Le support peut être monté au ras du plafond
lorsque le dégagement est minimal.
3. Marquez les trous latéraux. Percez des avant-trous de 3/16po et xez solidement le support à un
support structurel avec la quincaillerie fournie.
INSTALLATION MURALE
INSTALLATION AU PLAFOND
