ATTENTION
Les portes de garage en bre de verre, en aluminium ou en acier léger DEVRONT être renforcées AVANT
d’installer le support de porte. Contactez le fabricant de la porte de garage ou le revendeur qui s’est chargé de
l’installation pour obtenir des instructions sur un renfort d’ouvre-porte ou un kit de renfort. Le fait de ne pas ren-
forcer la section supérieure tel que requis par le fabricant de la porte peut annuler la garantie de cette dernière.
18
FIGURE1
Support de porte
Vis autotaraudeuse
FIGURE3
MATÉRIEL
Renfort
vertical
Ligne médiane
verticale de la
porte de garage
HAUT
Ligne médiane
verticale de
la porte de
garage
HAUT
Vis autotaraudeuse
Vis autotaraudeuse
1/4po - 14x 5/8po
FIGURE2
Matériel
(non fourni)
FIGURE4
Matériel
(non fourni)
Renfort vertical
Ligne médiane
verticale de la
porte de garage
Support de porte
HAUT
Bord intérieur de la porte
ou du panneau de renfort
Ligne médiane verticale de
la porte de garage
HAUT
Installation

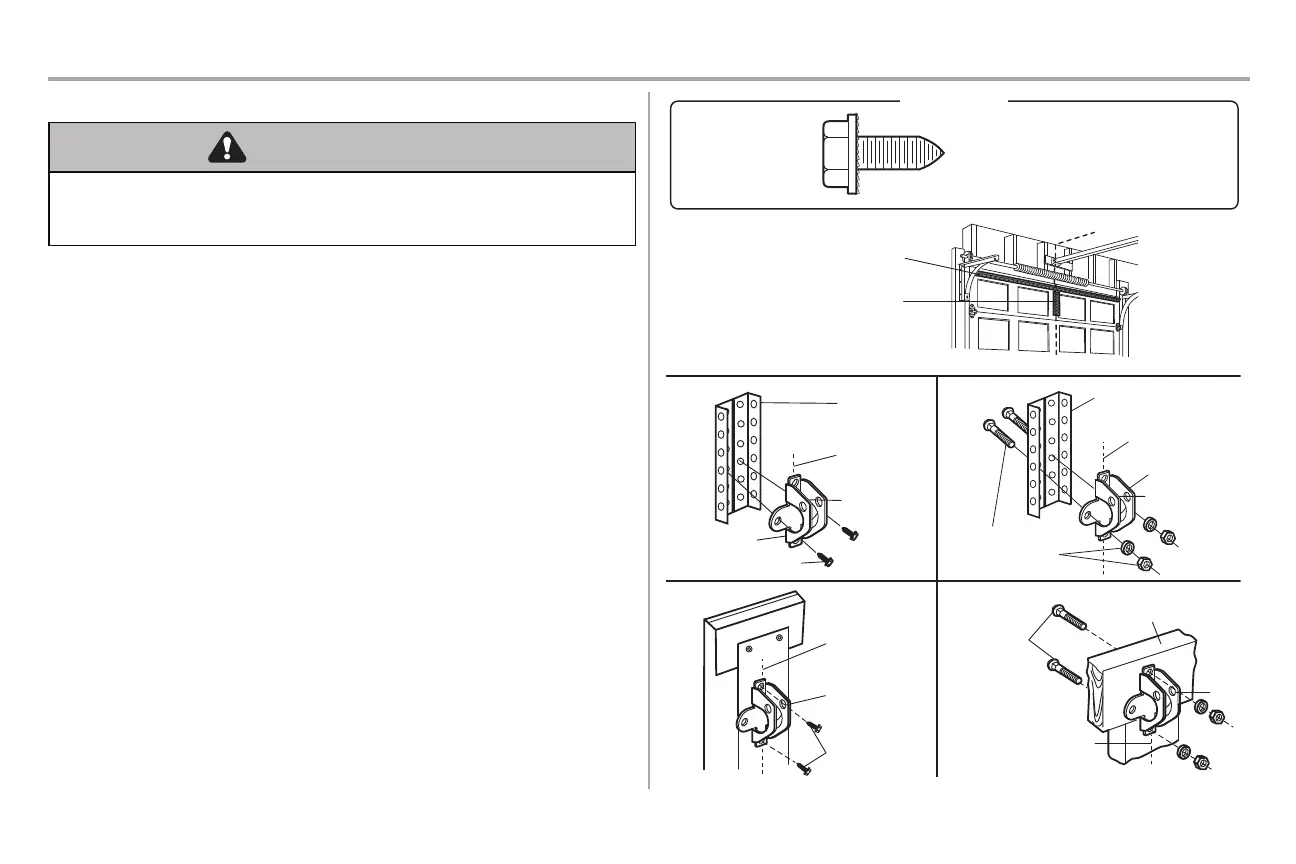

ÉTAPE 7 Installer le support de porte
Un renfort horizontal et vertical est nécessaire pour les portes de garage légères (bre de verre, aluminium, acier,
portes avec panneau de verre, etc.) (non fourni). Une entretoise de renfort horizontale doit être susamment
longue pour être xée à deux ou trois supports verticaux. Un renfort vertical doit couvrir la hauteur du panneau
supérieur. Contactez le fabricant de la porte de garage ou le revendeur qui s’est chargé de l’installation pour obtenir
des instructions sur un renfort d’ouvre-porte ou un kit de renfort.
REMARQUE : De nombreux kits de renfort de porte permettent de fixer directement l’axe à
épaulement et le bras de porte. Dans ce cas, vous n’aurez pas besoin du support de porte ;
passez directement à l’étape suivante.
OPTION A : PORTES SECTIONNELLES
1. Centrez le support de porte sur la ligne médiane verticale que vous avez tracée auparavant et utilisée pour
installer le support de linteau. Notez que le placement correct est vers le HAUT, tel qu’indiqué à l’intérieur
du support.
2. Positionnez le bord supérieur du support entre 5 et 10cm (2et 4po) sous le bord supérieur de la porte OU
directement sous tout support structurel du dessus de la porte.
3. Marquez des trous et percez-les, puis procédez à l’installation comme suit, selon la construction de votre
porte.
Portes métalliques ou légères utilisant une équerre verticale dans le support de panneau de porte et le
support de porte:
l Percez des trous de xation de 3/16po. Fixez le support de porte à l’aide des deux vis autotaraudeuses
1/4po - 14 x 5/8po. (Figure1)
l Dans l’alternative, utilisez deux boulons de 5/16po - 18 x 2po, des rondelles d’arrêt et des écrous (non
fournis). (Figure2)
Portes métalliques, isolées ou légères renforcées en usine:
l Percez des trous de xation de 3/16po. Fixez le support de porte à l’aide des vis autotaraudeuses. (Figure3)
Portes en bois:
l Utilisez les trous du support de porte haut et bas ou côte à côte. Percez des trous de 5/16po à travers la
porte et xez le support avec des boulons ordinaires 5/16po - 18x2po, des rondelles d’arrêt et des écrous
(non fournis). (Figure4)
REMARQUE : Les vis autotaraudeuses 1/4 po - 14 x 5/8 po ne sont pas destinées à être
utilisées sur des portes en bois.
Renfort horizontal
Renfort vertical
