19
Mur du linteau
Support de linteau
Porte en métal
Support
de porte
Support 2x4
(Plafond ni)
Support de porte
Ligne
médiane
verticale de
la porte de
garage
Placement
optionnel
du support
de porte
Vis autotaraudeuse
Haut de la porte
(à l’intérieur du garage)
Bord supérieur
de la porte
Emplacement
facultatif
Pour une porte sans bâti apparent
ou pour l’installation optionnelle,
utilisez des tirefonds 5/16po x
1-1/2po (non fournis) pour xer le
support de porte.
Porte en bois
Porte
Support
Matériel
(non fourni)
Haut de la porte
(à l’intérieur du
garage)
Bord supérieur
de la porte
Emplacement
facultatif
Matériel
(non fourni)
Installation
ÉTAPE 7 Installer le support de porte (suite)

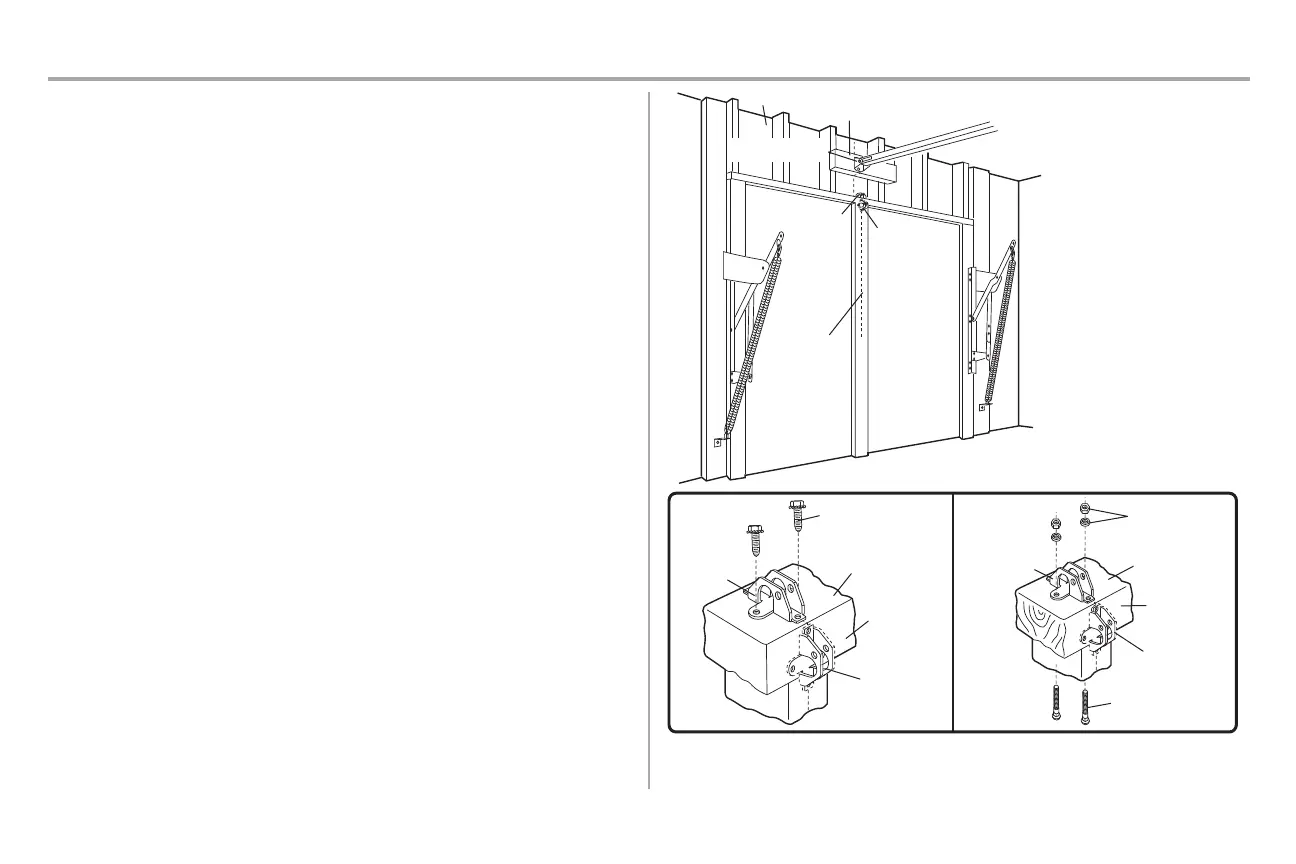

OPTION B : PORTES MONOBLOC
1. Centrez le support de porte sur le dessus de la porte, en ligne avec le support de linteau tel qu’illustré.
2. Marquez soit les trous de gauche et de droite, soit les trous du haut et du bas.
Portes en métal:
l Percez des avant-trous de 3/16po et xez le support avec les vis autotaraudeuses fournies.
Portes en bois:
l Percez des trous de 5/16po et utilisez des boulons ordinaires, des rondelles d’arrêt et des écrous de
5/16po - 18 x 2po (non fournis) ou des tirefonds 5/16po x 1- 1/2po (non fournis) selon vos besoins
d’installation.
REMARQUE : Le support de porte peut être installé sur le bord supérieur de la porte si
nécessaire pour votre installation. (Reportez-vous au dessin de placement optionnel en
pointillés.)
